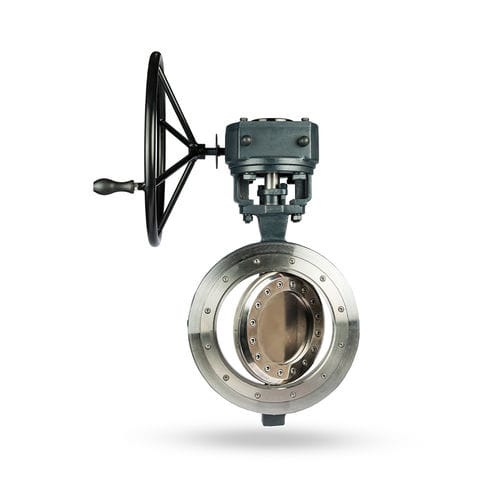

Absperrklappe HP5103-0mit HandradSteuerungZwischenflansch
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Typ
- mit Absperrklappe
- Betätigung
- mit Handrad
- Funktion
- Steuerung
- Körper$
- Zwischenflansch
- Material
- Edelstahl, Kohlenstoffstahl
- Weitere Eigenschaften
- Dichtung, Hochleistung
- DN
Max: 24 in
Min: 6 in
- Druck
1.500 psi
- Temperatur
Max: 650 °C
(1.202 °F)Min: -50 °C
(-58 °F)
Beschreibung
Dreifach exzentrische Absperrklappen mit Metalldichtung, Wafer
1500 PSI / Klasse 600
Auslegung nach ASME B16.34/API 609
Abmessungen nach ASME B16.5/B16.1/EN 1092, Druckprüfung nach API 598/ISO 5208
Temperaturbereich: -50 bis 650 C / -58 bis 1200 C
Anwendung:
Ölraffinerie
Kraftwerk
Brandschutz
Schifffahrt
HLK-Systeme
Chemische Industrie
Bewässerung
Wasseraufbereitung
Werkstoffliste:
1 Untere Endkappe ASTM A105
2 Untere Wellenhülse ASTM A276 304
3 Gehäuse ASTM A216 WCB ASTM A351 CF8/CF8M
4 Untere Spindel ASTM A276 431 A564 630-17-4PH
5 Zylinderbolzen: ASTM A182 F304
6 Scheibe: ASTM A216 WCB, ASTM A351 CF8/CF8M
7 Obere Spindel: ASTM A276 431, ASTM A564 630-17-4PH
8 Obere Wellenhülse: ASTM A276 304
9 Dichtung: Graphit
10 Stopfbuchse: ASTM A216 WCB
11 Stütze: Kohlenstoffstahl
12 Sitz: Edelstahl 316, Stellit, Inconel
13 Dichtring: Edelstahl 316, Graphit
14 Druckplatte: ASTM A105, ASTM A182 F316
15 Innensechskantschraube: ASTM A193 B7
16 Stützschraube: ASTM A193 B7
17 Federscheibe: ASTM A29 1566
18 Mutter: ASTM A194 2H
19 Stopfbuchse: ASTM A193 B7
20 Federscheibe: ASTM A29 1566
21 Mutter: ASTM A194 2H
1500 PSI / Klasse 600
Auslegung nach ASME B16.34/API 609
Abmessungen nach ASME B16.5/B16.1/EN 1092, Druckprüfung nach API 598/ISO 5208
Temperaturbereich: -50 bis 650 C / -58 bis 1200 C
Anwendung:
Ölraffinerie
Kraftwerk
Brandschutz
Schifffahrt
HLK-Systeme
Chemische Industrie
Bewässerung
Wasseraufbereitung
Werkstoffliste:
1 Untere Endkappe ASTM A105
2 Untere Wellenhülse ASTM A276 304
3 Gehäuse ASTM A216 WCB ASTM A351 CF8/CF8M
4 Untere Spindel ASTM A276 431 A564 630-17-4PH
5 Zylinderbolzen: ASTM A182 F304
6 Scheibe: ASTM A216 WCB, ASTM A351 CF8/CF8M
7 Obere Spindel: ASTM A276 431, ASTM A564 630-17-4PH
8 Obere Wellenhülse: ASTM A276 304
9 Dichtung: Graphit
10 Stopfbuchse: ASTM A216 WCB
11 Stütze: Kohlenstoffstahl
12 Sitz: Edelstahl 316, Stellit, Inconel
13 Dichtring: Edelstahl 316, Graphit
14 Druckplatte: ASTM A105, ASTM A182 F316
15 Innensechskantschraube: ASTM A193 B7
16 Stützschraube: ASTM A193 B7
17 Federscheibe: ASTM A29 1566
18 Mutter: ASTM A194 2H
19 Stopfbuchse: ASTM A193 B7
20 Federscheibe: ASTM A29 1566
21 Mutter: ASTM A194 2H
