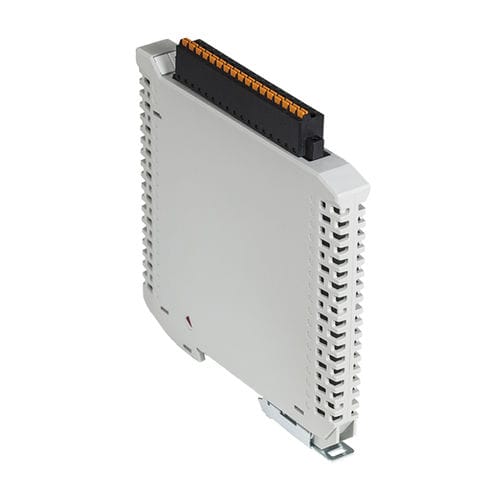

Slav Ausgangsmodul EZC-D102-XN

digitalEthernetCAN-Bus

Das EZC-D102-XN ist ein 16-Kanal-Digitalausgangs-Slave-Modul von TPM EtherCAT® Add-on-Modulen mit NPN-Typ. EZC-D102-XN kann den lokalen CAN-Bus über den CAN-Koppler EZC-N100 unterstützen. Mit der EtherCAT®-Steuerung wird es zu einer schnellen Ethernet- und einer seriellen Vollduplex-Schnittstelle führen. Die Übertragungsgeschwindigkeit beträgt bis zu 100 Mbps. Die EZC-Zusatzmodule können schnelle, hochgenaue und kostengünstige Remote-I/O für EtherCAT® bereitstellen. Merkmale ● 16-Ch. DO-Slave-Modul mit NPN-Typ ● TPM EtherCAT®-Zusatzmodul ● Lokalbus-Unterstützung mit CAN ● Steckbarer Anschlussblock mit Federsteckverbindern ● DIN-Schienenmontage (L-97 x B-100 x H-12 mm) EtherCAT® Serielle SchnittstelleSchnelles Ethernet, Voll-Duplex Verteilte Uhr1ms Überspannungsschutz10KV Übertragungsgeschwindigkeit100 Mbps E/A-Isolationsspannung3750Vrms AusgangstypNPN: Darlington-Transistoren mit offenem Kollektor SchaltkapazitätJeder Ausgangskanal ist 100mA bei 24VDC Reaktionszeit Ein auf Aus, etwa 50µs ; Aus zu Ein, etwa 10µs Überstromschutz1A (Max) für jeden Port (8-Kanal) Allgemein Leistungsaufnahme 24VDC±10% Leistungsaufnahme2W typisch Arbeitstemperatur0 bis 60℃
