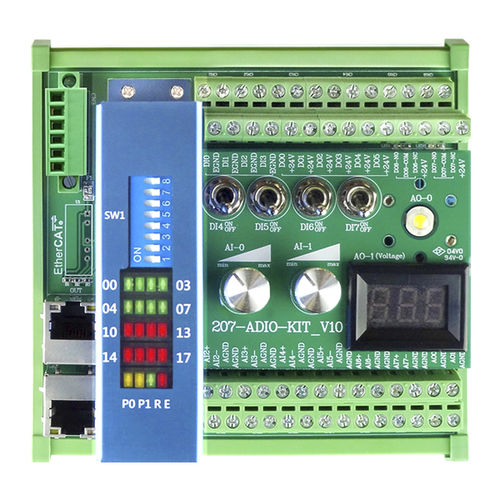

Digitales E/A-Modul 207-ADIO-KIT
EthernetSerieEtherCAT

digitales E/A-Modul
digitales E/A-Modul
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Signaltyp
digital
Bus
Ethernet, Serie, EtherCAT
Typ
dezentral
Anzahl Ausgänge/Eingänge
8 Digitaleingänge, 8 Analogeingänge, 2 Analogausgänge, 8 Digitalausgänge
Installierung
DIN-Schiene
Weitere Eigenschaften
Slave

Beschreibung

Das 207-ADIO-KIT ist ein 8-Kanal-Analog-Eingangs- (AI), 2-Kanal-Analog-Ausgangs- (AO), 8-Kanal-Digital-Eingangs- (DI) und 8-Kanal-Digital-Ausgangs-Slave-Modul (DO) mit steckbarem Anschlussblock. Mit der EtherCAT®-Steuerung wird es zu einer schnellen Ethernet- und einer seriellen Vollduplex-Schnittstelle führen. Die Übertragungsgeschwindigkeit beträgt bis zu 100 Mbps. Der digitale Slave kann verschiedene Slaves seriell mit einem CAT5 UTP/STP-Ethernet-Kabel verbinden. 207-ADIO-KIT unterstützt auch TwinCAT mit ESI-Datei und das Objektverzeichnis (OD) von PDO und SDO 207-ADIO-KIT hat das RSI-ECAT-Zertifikat bestanden. Klicken Sie auf mich für die englische Version des Testberichts. Klicken Sie auf mich für die japanische Version des Testberichts. Merkmale ● 8-Kanal-Analogeingangs- / 2-Kanal-Analogausgangs-Slave-Modul ● 8-Kanal-Digital-Eingangs- / 8-Kanal-Digital-Ausgangs-Slave-Modul ● Max. 100Mbps-Übertragungsrate ● Einfache Installation mit RJ45-Telefonbuchse und LED-Diagnose ● Verantwortlich für Al/O & Dl/O-Test mit Kippschalter und Drehschalter ● DIN-Schienenmontage (L-122 x B-124 x H-104 mm) EtherCAT® Serielle SchnittstelleSchnelles Ethernet, Voll-Duplex Verteilte Uhr1ms KabeltypCAT5 UTP/STP-Ethernet-Kabel Überspannungsschutz10KV Übertragungsgeschwindigkeit100 Mbps E/A-Isolationsspannung3750Vrms AD-Wandler Effektive Auflösung 16 Bit Konvertierungszeit~ 125µs EingabebereichEinzelne Seite: ±10/±5/±2,5/±1,25V; Differenzial: ±10/±5/±2,5/±1,25V Eingangsstrom0~20mA Anzahl der Eingänge8-Kanal AI DA-Konverter Effektive Auflösung 12 Bit Ausgangsbereich ±10V BetriebsartRampe und Rauschen, Einzelwert, einzelner gekoppelter Wert, Muster Anzahl der Ausgänge2-Kanal AO DI/O-Steuerung Eingabe-ArtenNPN Eingangsimpedanz5.6KΩ/0.5W Eingangsstrom±5mA(Max) AusgangstypNPN Darlington-Transistoren mit offenem Kollektor

---
