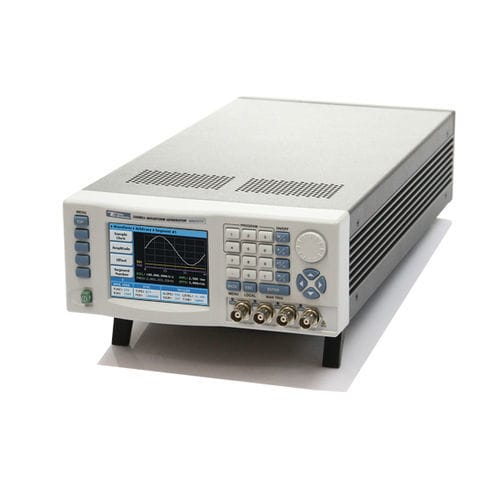

Arbiträr-Wellenform-Generator WW1074

Funktionüber USB4 Kanäle

Die WW1074-Serie bietet einen universellen Vierkanal-Wellenformgenerator mit einer Geschwindigkeit von 100 MS/s. Jedes Gerät ist in einem kompakten Gehäuse untergebracht, um Platz und Kosten zu sparen, ohne dabei Kompromisse bei der Bandbreite und der Signalintegrität einzugehen. Das Gerät gibt entweder Standard- oder benutzerdefinierte Wellenformen im Bereich von 100 µHz bis 50 MHz aus. =Sinuswellen bis 50 MHz und Rechteckwellen bis 25 MHz 16-Bit-Amplitudenauflösung Bis zu 4 M Wellenformspeicher 10 Vpp an 50 Ω, doppelt so viel bei offenem Stromkreis Mehrere Betriebsmodi: Trigger, Timer und Triggerverzögerung Vier separate SYNC-Ausgänge Merkmale Signalintegrität Da sich die Technologie ständig weiterentwickelt und täglich neue Bauelemente entstehen, werden immer schnellere Signale benötigt, um diese neuen Bauelemente zu simulieren und anzusteuern. Die Vierkanal-Modelle bieten die höchste Bandbreite ihrer Klasse und ermöglichen somit eine präzise Nachbildung und Simulation von Testsignalen. Mit einer großen Auswahl an Abtasttaktgeneratoren (bis zu 100 MS/s), einer vertikalen Auflösung von 16 Bit und einer breiten Ausgangsbandbreite (bis zu 50 MHz) lassen sich mathematische Profile erstellen, die Koordinaten auf das Gerät herunterladen und Wellenformen neu erzeugen, ohne dass dabei die Genauigkeit und Kompatibilität zum ursprünglichen Design beeinträchtigt werden. 16-Bit-Auflösung 16-Bit-DACs werden zur Erzeugung von Wellenformen mit hervorragender Genauigkeit und Auflösung verwendet, die für die feinsten Testsignale geeignet sind, wie sie für die empfindlichen Messgeräte von heute benötigt werden. Dank modernster Technologie können Sie sicher sein, dass die Funktionen und Leistungsmerkmale der Vierkanal-Modelle über viele Jahre hinweg von Nutzen sein werden. Vier synchronisierte Kanäle Die Vierkanal-Modelle verfügen über vier Ausgangskanäle, die alle auf denselben Referenztakt synchronisiert sind und denselben Abtasttakt nutzen.
