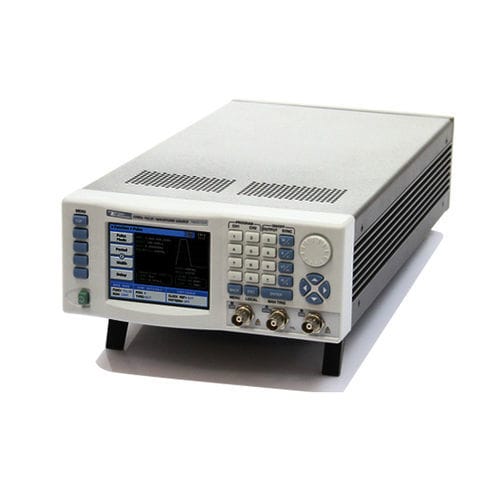

Impulsgenerator PM8572A

Arbiträr-WellenformFunktionPattern

Das Modell PM8572A ist ein äußerst leistungsstarker Zweikanal-Impuls-/Mustergenerator, der die Leistungsgrenzen herkömmlicher Impulsgeneratoren bis an die Grenzen ausreizt und damit der mit Abstand fortschrittlichste auf dem Markt erhältliche Impulswellenformgenerator ist. Zusätzlich zu seinen leistungsstarken Impulsfunktionen erzeugt der neue PM8572A eine umfassende Palette an Standard-, beliebigen und sequenzierten Wellenformen, die in heutigen Labors unverzichtbar sind. 100-MHz-Funktionsgenerator für Standardwellenformen 300 MS/s, 16-Bit-Generator für beliebige Wellenformen und Sequenzen 10 ps Impulsauflösung bei 4 ns Übergangszeit 32 Vpp in den offenen Stromkreis mit programmierbarer Impedanz 16-Bit-Digitalmustergenerator mit programmierbarem Pegel AM, FM, FSK, ASK, PSK, PWM und Sweep Merkmale Vielseitige Impulssteuerung Wenn Ihre Anwendung mehr als nur einen festen Tastgrad oder eine programmierbare Impulsbreite erfordert, können Sie Ihre Anstiegsflanke mit jeder Standard- oder beliebigen Wellenform modulieren und steuern. Kombinieren Sie all diese Funktionen mit einer externen Impulsbreitensteuerung, und Sie erhalten ein äußerst vielseitiges Werkzeug zur Impulserzeugung. Extrem genaue Auflösung Möchten Sie Impulsübergänge und -platzierung steuern? Programmieren Sie einfach jeden Kanal so, dass er Impulse mit linearen oder schnellen Übergängen ausgibt, und steuern Sie die Flankenplatzierung mit einer Auflösung von 10 ps. Hochgeschwindigkeits-Funktionsgenerator Möchten Sie das Gerät als Funktionsgenerator nutzen? Sie müssen keine komplexen Wellenformen berechnen, denn der PM8572A übernimmt diese Arbeit für Sie. Wählen Sie die Registerkarte „Standardwellenformen“ und generieren Sie eine der zehn vorberechneten Wellenformen, die sofort einsatzbereit sind. Dazu gehören: Sinus, Dreieck, Rechteck, Impuls, Rampe, Sinc und weitere bei Frequenzen bis zu 100 MHz.
