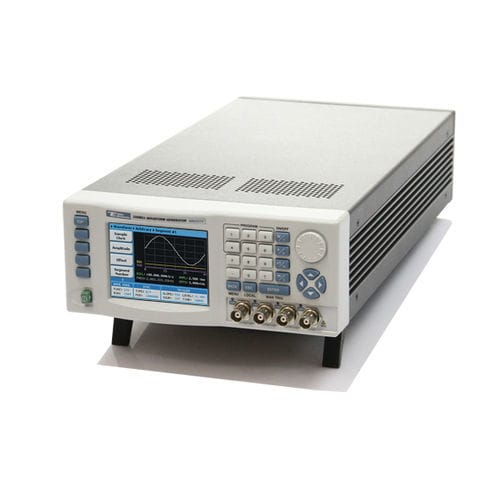

Arbiträr-Wellenform-Generator WW5064

über USB4 Kanäle

Der WW5064 ist ein Vierkanal-Universal-Wellenformgenerator mit einer Abtastrate von 50 MS/s. Jedes Gerät ist in einem kompakten Gehäuse untergebracht, um Platz und Kosten zu sparen, ohne dabei Abstriche bei der Bandbreite und der Signalintegrität zu machen. Das Gerät gibt entweder Standard- oder benutzerdefinierte Wellenformen im Bereich von 100 µHz bis 25 MHz aus. Sinuswellen bis 25 MHz und Rechteckwellen bis 12,5 MHz 16-Bit-Amplitudenauflösung 512 k Wellenformspeicher, 1 M Wellenformspeicher (optional) 10 Vpp an 50 Ω, doppelt so hoch bei offenem Stromkreis Mehrere Betriebsmodi: Trigger, Timer und Triggerverzögerung Vier separate SYNC-Ausgänge Merkmale Signalintegrität Da sich die Technologie weiterentwickelt und täglich neue Bauelemente entwickelt werden, sind schnellere Signale erforderlich, um diese neuen Bauelemente zu simulieren und anzusteuern. Die Vierkanal-Modelle bieten die höchste Bandbreite ihrer Klasse und ermöglichen somit eine präzise Nachbildung und Simulation von Testsignalen. Mit einer großen Auswahl an Abtasttaktgeneratoren (bis zu 50 MS/s), einer vertikalen Auflösung von 16 Bit und einer breiten Ausgangsbandbreite (bis zu 25 MHz) lassen sich mathematische Profile erstellen, die Koordinaten auf das Gerät herunterladen und Wellenformen neu erzeugen, ohne deren Genauigkeit und Kompatibilität mit dem ursprünglichen Design zu beeinträchtigen. 16-Bit-Auflösung 16-Bit-DACs werden zur Erzeugung von Wellenformen mit hervorragender Genauigkeit und Auflösung verwendet, die für die feinsten Testsignale geeignet sind, die für die heutigen empfindlichen Messgeräte benötigt werden. Dank modernster Technologie können Sie sicher sein, dass die Funktionen und Leistungsmerkmale der Vierkanal-Modelle über viele Jahre hinweg von Nutzen sein werden. Vier synchronisierte Kanäle Die Vierkanal-Modelle verfügen über vier Ausgangskanäle, die alle auf denselben Referenztakt synchronisiert sind und denselben Abtasttakt nutzen.
