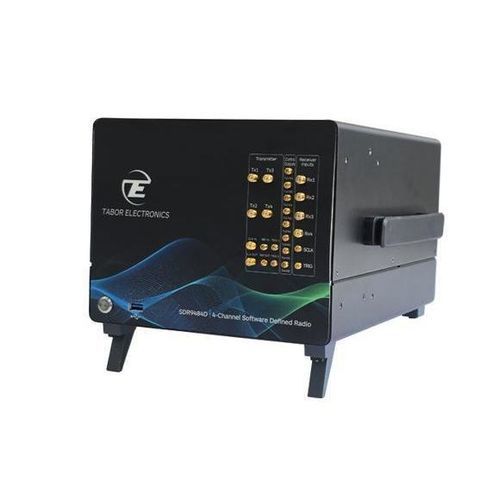

Radar-Transceiver SDR9484D

FunkMehrkanalmodular

Übersicht
Das SDR9484D ist ein modulares Hochleistungs-Software-defined Radio (SDR) basierend auf der Proteus Arbitrary Waveform Transceiver-Architektur. Es vereint 9 GS/s Wandler, 16-Bit Auflösung und ein PXIe-Gehäuse, um deterministische, phasenkohärente Multi‑Kanal‑Betriebsarten für Radar, Electronic Warfare, Quantencomputing und fortgeschrittene Kommunikationsforschung zu ermöglichen.

Kernfunktionen

• Echtes Ultra‑Wideband‑SDR mit >1 GHz nutzbarer instantaner Bandbreite pro Kanal
• Deterministischer, zeit‑synchronisierter Multi‑Kanal‑ und MIMO‑Betrieb
• Integrierte DAC (AWG) und ADC mit FPGA‑beschleunigter Echtzeit‑Verarbeitung
• Hoher Durchsatz beim Streaming und tiefer Onboard‑Speicher für lange Wellenformaufzeichnung/-wiedergabe
• Niedrige Latenz bei bedingter Wellenform‑Erzeugung für Closed‑Loop‑Experimente

Plattform und Architektur
Die modulare PXIe‑Architektur ermöglicht skalierbare Synchronisation über viele Kanäle bei minimalem Steckplatzbedarf. Die kompakte Modul‑Integration kombiniert Generatorausgänge und Digitizer‑Eingänge für phasenkohärente Multi‑Kanal‑Testsysteme.

Echtzeit‑Feedback & Closed‑Loop‑Betrieb
Die FPGA‑Steuerung an Bord eliminiert die Round‑Trip‑Latenz zum Host und ermöglicht bedingte Wellenformerzeugung sowie echtes Echtzeit‑Feedback für Closed‑Loop EW, Radarziel‑Emulation und schnelles Qubit‑Control/Reset.

Anwendungen

• Radar‑Messungen und Radar‑Modus‑Emulation
• Entwicklung von Electronic Warfare und Bedrohungssimulation
• MIMO‑Forschung und Massive‑MIMO‑Testbeds
• Quantencomputing: Qubit‑Steuerung, Auslesung und Closed‑Loop‑Experimente
• Breitbandige, hochfidele Signalerzeugung und Wellenform‑Replay

Technische Merkmale / Spezifikationen

• Modell: SDR9484D
• Abtastrate: 9 GS/s
• Auflösung: 16 Bit
• Kanäle: 4 Kanäle (4CH)
• Instantane Bandbreite: >1 GHz nutzbar pro Kanal
• Architektur: Modulares PXIe (PXI Express)
• Betrieb: Deterministischer, zeitgesynchronisierter Multi‑Kanal / MIMO
• Verarbeitung: FPGA‑beschleunigte Signalverarbeitung für latenzarme Closed‑Loop‑Operationen
• Speicher: Tiefer Onboard‑Speicher für lange Wellenformaufzeichnung/-wiedergabe und Streaming mit hohem Durchsatz
• Fähigkeiten: Echtzeit‑Feedback, bedingte Wellenformerzeugung, Wellenform‑Replay
• Hauptanwendungsgebiete: Radar, Electronic Warfare, Quantencomputing, Forschung in fortgeschrittenen Kommunikationstechnologien
