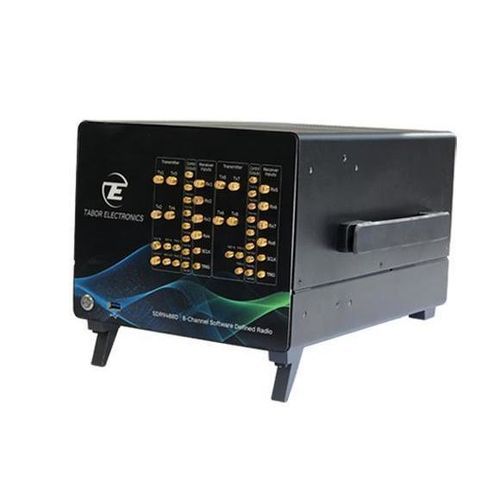

MIMO-Transceiver SDR9488D

Funkfür Aufzeichnungstests8 Kanäle

Übersicht
Der SDR9488D ist ein 8-kanaliger softwaredefinierter Radio-Transceiver im PXIe-Desktop-Format. Er bietet 9 GS/s Abtastrate, 16-Bit Auflösung und >1 GHz Instantanbandbreite pro Kanal für anspruchsvolle Multi-Channel-RF-Tests, Radar-, Electronic-Warfare- und Quantensteuerungsanwendungen.

Hauptmerkmale

• 9 GS/s Abtastrate mit 16-Bit Auflösung
• 8 Kanäle im echten Multi-Channel / MIMO-Betrieb
• Modulare PXIe-Architektur für kompakte Skalierung
• Deterministischer, zeit-synchronisierter Closed-Loop-Betrieb
• FPGA-beschleunigte Signalverarbeitung mit latenzarmer bedingter Wellenformgenerierung
• >1 GHz Instantanbandbreite pro Kanal (Ultra-Wideband)
• Hochdurchsatz-Streaming und großer Onboard-Speicher mit Wellenform-Wiedergabe

Detaillierte Beschreibung
Der SDR9488D integriert DACs und ADCs in einem FPGA-gesteuerten Transceiver und ermöglicht Echtzeit-Feedback sowie bedingte Wellenformgenerierung ohne Round-Trip-Latenz zum Host-PC. Auf Basis einer industrieweit genormten PXIe-Architektur unterstützt die Plattform dichte Kanalbestückung und Synchronisation über viele Einheiten hinweg für phasenkohärente Arrays. Das Proteus-Familiendesign bietet Multi-Channel TX/RX-Fähigkeiten mit hoher Instantanbandbreite pro Kanal und eignet sich für Labor- und Systemniveau RF-Forschung.

Anwendungen

• Fortgeschrittene Radar-Forschung, Simulation und Zielgenerierung
• Electronic-Warfare-Systeme, einschließlich Closed-Loop-EW und Bedrohungssimulation
• Quantencomputing — Qubit-Steuerung und latenzarmes Reset/Feedback
• Massive MIMO-Forschung und Multi-Channel-RF-Testsysteme

Spezifikationen

• Modell: SDR9488D
• Abtastrate: 9 GS/s
• Auflösung: 16 bit
• Kanäle: 8 CH (Multi-Channel / MIMO)
• Instantanbandbreite: >1 GHz pro Kanal
• Architektur: PXIe modular (Proteus Arbitrary Waveform Transceiver architecture)
• Verarbeitung: FPGA-beschleunigte Echtzeit-/Closed-Loop-Signalverarbeitung
• Fähigkeiten: Deterministische Zeit-Synchronisation; Hochdurchsatz-Streaming; großer Onboard-Speicher und Wellenform-Wiedergabe; bedingte Wellenformgenerierung (Echtzeit-Feedback)
