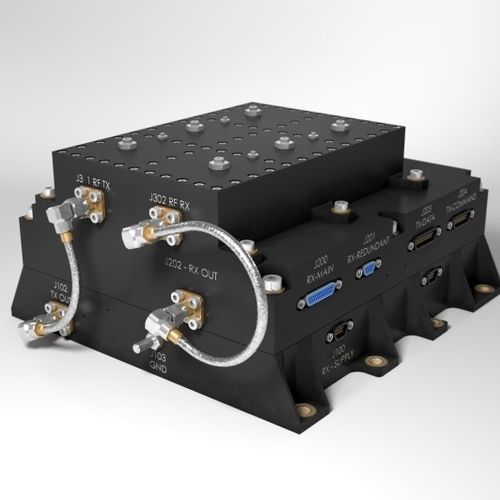

RF-Transceiver EWC29

FMSatellitenTelemetrie

EWC29 CLASS 3 (& CLASS 2) ist ein zuverlässiger, hochleistungsfähiger und stromsparender S-Band Transponder, der von CNES (Französische Raumfahrtbehörde) und Syrlinks für mittelgroße Plattformen entwickelt wurde. Die erste Generation des SYRLINKS S-Band-Transceivers trägt den Namen EWC15 und wurde 1997 in Zusammenarbeit mit CNES auf der Grundlage eines innovativen und zuverlässigen Konzepts unter Verwendung qualifizierter COTS und Belastungstests an Qualifikationsmodellen entwickelt. EWC15 wurde bereits in zahlreichen und berühmten Missionen eingesetzt, wie ROSETTA, DEEP-IMPACT, DEMETER, PARASOL, ... Bis zum heutigen Tag mehr als 20 Missionen und LEO FM Einheiten. Seit 2014 bietet Syrlinks eine zweite Generation von S-Band-Transceivern und -Transpondern mit dem Namen EWC29 an, die auf weltraumtauglichen Komponenten basieren und vollständig dem ECSS-Q-ST-60C CLASS 3 Standard entsprechen. Doppler- (Coherent Mode) und Ranging-Funktionen sind als Optionen erhältlich. Für den Sendebereich arbeitet EWC29 im 2200-2290MHz Bereich. Die HF-Ausgangsleistung kann von +27 bis +37 dBm mit einer Datenrate von 10kbps bis 5 Mbps (Optionen) eingestellt werden. Der Empfängerteil des EWC29 arbeitet im Frequenzbereich von 2025-2110 MHz mit einer Datenrate, die im Bereich von 8 bis 256 Kbps gewählt werden kann. Die Konstruktion des Produkts umfasst unabhängige interne Teile: - Sender (TeleMetry - TM), - Empfänger (TeleCommand - TC) und Duplexer. Beide Funktionen sind unabhängig und umfassen jeweils einen isolierten DC-DC-Wandler mit einem Eingangsbereich von 22/37 V. Einige "elektronische Sicherungen" sind ebenfalls an Bord implementiert, um einige Stromleitungen im Falle einer Verriegelung - oder eines übermäßigen Stromverbrauchs - aufgrund von Weltraumstrahlung abzuschalten.
