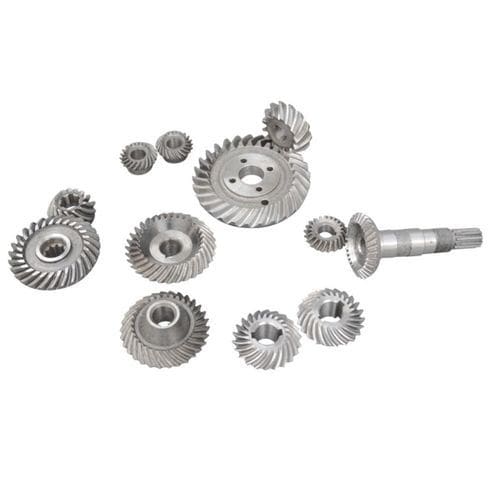

Kegelzahnrad

HelikoidalverzahnungIndustriefür Kraftübertragungen

Einführung
Wir sind auf die kundenspezifische Fertigung von Präzisionszahnrädern spezialisiert. Unser erfahrenes Ingenieurteam und über 30 fortschrittliche CNC‑Zahnradschneidmaschinen aus den USA, Japan und führenden inländischen Lieferanten ermöglichen integrierte Produktion: Spiralkegelbearbeitung, Läppen, Schleifen und Wälzfräsen. Ergänzt durch Oerlikon‑Läppmaschinen, Kegelrad‑Schleifmaschinen und Präzisionsprüfmittel bieten wir One‑Stop‑Leistungen von Rohmaterial bis zum Fertigteil für Prototypen und Serienproduktion.

Anwendungen

• Werkzeugmaschinen und Getriebe
• UAVs und Luftfahrt‑Untersysteme
• Humanoide und Industrieroboter (Gelenke, Getriebe)
• Bergbau, Öl & Gas und chemische Prozessanlagen
• Druckmaschinen, maritime Anwendungen und weitere hochpräzise Antriebssysteme

Merkmale
1. Präzisionsbearbeitungssteuerung

• Moderne Schleif‑ und Endbearbeitungsverfahren für enge geometrische Toleranzen
• Zahnprofilfehler innerhalb ±0.01 mm kontrolliert
• Flankenabweichung auf ≤ 0.005 mm/m gehalten
• Geeignet für hochpräzise Anwendungen wie CNC‑Werkzeugmaschinen, Roboter­gelenke und Präzisions­automatisierung

2. Oberflächenbehandlungstechnologie

• Aufkohlen und Abschrecken zur Erhöhung der Zahnhärte
• Kugelstrahlen zur Verbesserung von Verschleiß‑ und Ermüdungsfestigkeit
• Optionale Nitrierung für bessere Korrosionsbeständigkeit und längere Lebensdauer

3. Kundenspezifische Konstruktionsfähigkeit

• Maßgeschneiderte Lösungen basierend auf Einbauraum, Übersetzungsverhältnis, Drehzahl und Last/Drehmoment
• Konstruktion und Fertigung von Sonderzahnrädern: Profilverschoben, Doppel‑Schrägverzahnung (Fischgräten), spezielle Getriebestrukturen und anwendungsspezifische Präzisionsbauteile

Spezifikationen (Zusammenfassung)
Modulbereich: 0.3–35 mm (typ. 0.5–30 mm) | Durchmesserbereich: ≈10–2500 mm (prozessabhängig; bis 18000 mm bei grobem Fräsen) | Genauigkeit: DIN3–DIN9 (typ. DIN5–8) | Zahnradtypen: Stirn, Schräg, Kegel (gerade/spiral/hypoid), Pfeilräder, Innenverzahnung, Schneckenrad und kundenspezifische Zahnräder.

Detaillierte Leistungsübersichten
Tabelle 1
Header: Typ | Lieferstatus | Modul (M) | Durchmesser (mm) | Genauigkeit (DIN)
Gerade Kegelräder - Schmieden | M0.5-M15 | Φ10~500 | DIN8-9
Planen | M0.5-M15 | Φ10~Φ500 | DIN7-9
Schleifen | M0.5-M15 | Φ10~Φ600 | DIN5-6
5‑Achsen‑Bearbeitung | M35 Max. | Φ2500 Max. | DIN3-6
Spiralkegel - Läppen (Gleason) | M0.5-M15 | Φ10~Φ700 | DIN7-8
Spiralkegel - Schleifen (Gleason) | M0.5-M30 | Φ10~1600 | DIN5-6
Hartbearbeitung (Klingelnberg) | M3.0-M30 | Φ200~Φ2500 | DIN5-6
Hypoid / Kronen / Null / Miter - Läppen/Schleifen | M0.5-M30 | Φ10~Φ1600 / Φ20~1600 | DIN5-9

Tabelle 2
Header: Typ | Lieferstatus | Modul (M) | Durchmesser (mm) | Genauigkeit (DIN)
Stirnräder - Feinwälzfräsen | M0.3-M6.0 | Φ10~Φ400 | DIN5-6
Power Skiving | M0.3-M6.0 | Φ10~Φ600 | DIN5-6
Wälzfräsen+Schaben | M0.3-M8.0 | Φ10~Φ800 | DIN7-8
Wälzfräsen+Schleifen | M0.5-M25 | Φ10~Φ2500 | DIN5-6
Fräsen+Schleifen, 5‑Achsen | M3.0-M35 / M35 Max. | Φ50~Φ2500 / Φ2500 Max. | DIN3-6
Roh‑Wälzfräsen/Fräsen (große Bauteile) | M35 Max. | Φ18000 Max | DIN8-9
Innenverzahnungen - Stoßen/Power Skiving/Formen+Schleifen | M0.3-M30 | Φ10~Φ2500 | DIN5-9

Technische Merkmale / Spezifikationen

• Modulbereich: 0.3–35 mm je nach Verfahren (typ. 0.5–30 mm)
• Durchmesser: ≈10 mm bis 2500 mm (prozessabhängig), bis 18000 mm für grobe Fräsbearbeitung
• Genauigkeiten: DIN3–DIN9 je nach Verfahren und Größe
• Verfahren: Feinwälzfräsen, Power Skiving, Schaben, Schleifen (Gleason/Klingelnberg), Läppen, Hartbearbeitung, 5‑Achsen, Schmieden, Stoßen, Fräsen+Schleifen
• Oberflächenbehandlung: Aufkohlen & Abschrecken, Kugelstrahlen, Nitrierung (optional)
• Typische Toleranzen: Zahnprofilfehler ≤ ±0.01 mm, Flankenabweichung ≤ 0.005 mm/m
