Hebe und -Drehzange / Fass DTP08-250kg-R500-CR01

Zylindervertikalhydraulisch

Overview

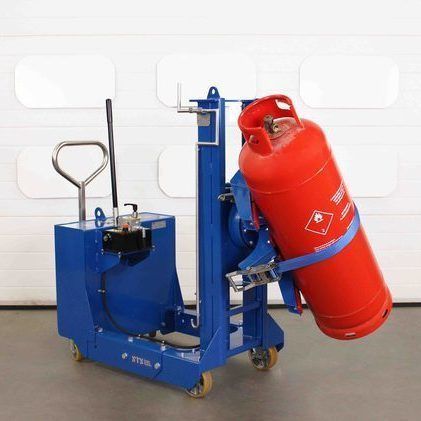

Dieser counterbalanced Hebe- und Rotator für Gasflaschen ist für den sicheren Einsatz in engen Arbeitsbereichen konzipiert, da er auf vordere Abstützungen verzichtet. Die Einheit vereint eine 13cc Hand-Hydraulikpumpe für die Hubbewegung und ein manuelles Drehgetriebe zum Drehen der Flaschen in der Höhe. Modell: DTP08-250kg-R500-CR01. Nennlast (SWL): 250 kg.

Cylinder securing head
Das Gerät verfügt über eine Gummiauflage, passend für Zylinderdurchmesser 180 mm–550 mm und Höhen 1200 mm–1800 mm. Der Zylinder wird mit einem Ratschen- und Gurtsystem (CR01) gegen die Auflage gesichert. Zum Lösen wird der Ratschenhebel betätigt und der Griff nach vorne gedreht.

Sideways rotation
Eine Schwenkring-Getriebeeinheit (slew-ring) ermöglicht kontrollierte seitliche Rotation. Der Bediener dreht eine lange Kurbel aus Edelstahl; das hohe Übersetzungsverhältnis verringert die erforderliche Kraft und das Getriebe rastet mechanisch ein, wenn es nicht bewegt wird.

Manual hydraulic pump
Der Hub erfolgt über eine 13cc handbetätigte Hydraulikpumpe. Durch Pumpen der Hebel wird Hydraulikflüssigkeit vom Tank zum Hubzylinder gefördert; zum Absenken wird ein manueller Absperrgriff gegen den Uhrzeigersinn gedreht, um die Flüssigkeit zurückzuführen. Hochwertige Hydraulikkomponenten und gereinigte Schläuche sichern die Systemzuverlässigkeit.

Chemical-resistant wheels
Die Maschine ist mit fünf Rädern ausgestattet: zwei feste 160 mm Vorderräder, zwei 100 mm Stützrollen hinten für Stabilität und ein 160 mm lenkbares Hinterrad. Alle Räder haben Aluminiumzentren mit harten Polyurethan-Reifen, ölbeständig und geeignet für ebene Böden; Präzisionslager sorgen für geringen Rollwiderstand.

ATEX / UKEX option
Eine zertifizierte ATEX / UKEX-Version (DTP08-250kg-R500-CR01-Ex) ist für den Einsatz in explosionsgefährdeten Atmosphären (Zonen 1, 2, 21 und 22) erhältlich. ATEX/UKEX-Einheiten werden so gefertigt, dass elektrische Kontinuität und Erdungspfad sichergestellt sind, und werden mit einer Konformitätserklärung geliefert.

Optional features

• ATEX / UKEX Option — zertifiziert für Zonen 1, 2, 21 und 22.
• Edelstahl-Ausführung — Version in Edelstahl 304 verfügbar für Reinräume und GMP-Umgebungen.
• Hochhub-Ausführung — alternativer längerer Hubzylinder bis zu 760 mm für das Platzieren von Fässern auf erhöhten Auffangwannen.

Technical specification
Siehe Produktspezifikation für vollständige Details wie Gewicht und Abmessungen.

Characteristics / Technical specifications

• Modell: DTP08-250kg-R500-CR01
• Safe working load (SWL): 250 kg
• Anbauteil: CR01 Ratsche & Gurt verstellbarer Sicherungskopf
• Zylinderkompatibilität: Durchmesser 180 mm–550 mm; Höhen 1200 mm–1800 mm
• Hubweg: 500 mm
• Hubfreiraum: 450 mm
• Hebesystem: 13cc handbetätigte Hydraulikpumpe mit Absenkventil
• Drehung: Schwenkring-Getriebe mit Kurbelgriff aus Edelstahl (mechanische Sperre bei Stillstand)
• Schutz: bruchsicheres, klares Polycarbonat (antistatisches Polycarbonat beim ATEX-Modell)
• Metallvorbereitung: gestrahlter Baustahl; Edelstahlteile aqua-geblast
• Oberflächenfinish: Grundierung und Polyester-Pulverbeschichtung auf Stahl; Edelstahl glatt und sauber
• Einheitsfarbe: RAL 5010 (blau)
• Vorderradtyp: Zwei feste Räder Ø160 mm mit Präzisionslagern
• Vorderradmaterial: Aluminiumzentren mit Polyurethan-Reifen (antistatisches Polyurethan bei ATEX)
• Hinterradtyp: Lenkbares Rad Ø160 mm mit Präzisionslagern
• Konformität: CE / UKCA; ATEX / UKEX verfügbar für Zonen 1, 2, 21, 22
