Transportwagen CTS04 series

LaborLagerungfür Materialumschlag

Übersicht

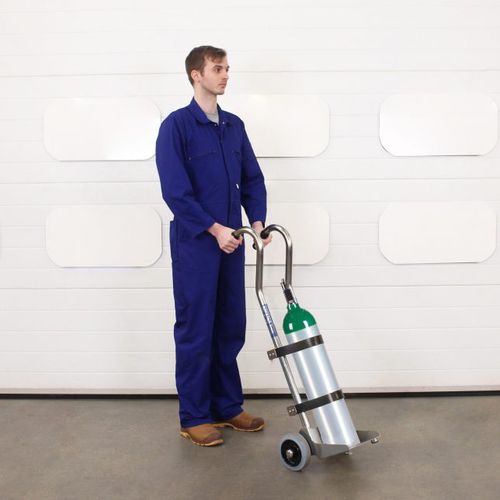

Die CTS04‑Serie von Wagen für medizinische Gasflaschen ist für das sichere vertikale Bewegen und die Lagerung von Flaschen mit flachem Boden (einschließlich Sauerstoff) ausgelegt. Die Zylinder werden jederzeit durch Neoprengurte gesichert und die hochglanzpolierte Oberfläche aus Edelstahl 304 erleichtert die Reinigung und Desinfektion in klinischen Umgebungen. Geeignet für Stationen, Kliniken und Labore.

Hauptmerkmale

• Edelstahlkonstruktion: Rohrleitungen aus Edelstahl 304 mit TIG‑gebürsteter Schweißnaht und Spiegelpolitur für eine glatte, lackfreie Oberfläche, die leicht zu reinigen ist.
• Gasflaschengrößen‑Varianten: CTS04‑A (groß) und CTS04‑B (klein) zur Aufnahme unterschiedlicher Durchmesser und Höhen.
• Elastische Gummireifen: Kunststoffzentrierte 160 mm Räder mit elastischen Gummireifen und Präzisionslagern für leichten, ruhigen Lauf. ATEX/UKEX‑Varianten mit antistatischen Reifen und Erdungs‑Ketten.
• Haltegurte: Neopren‑Sicherheitsgurte, 5 mm Stärke, mehrere Befestigungspositionen; leise und einfach in medizinischen Bereichen zu handhaben.

Spezifikation
CTS04-A — Wagen für medizinische Gasflaschen (Groß)
Nenntragfähigkeit: 80 kg
Zylinderhöhen: 500 mm bis 1350 mm
Zylinderdurchmesser: 100 mm bis 200 mm
Sicherungsriemen: Drei Neoprengurte, 5 mm dick
Manuelle Betätigungskraft: Weniger als 10 kg
Radspezifikation: Kunststoffzentrierte 160 mm Räder mit elastischen Gummireifen und Präzisionslagern
Wagendimensionen: 1280 mm H, 450 mm B, 395 mm T
Konformität: CE / UKCA

CTS04-A-Ex — ATEX / UKEX Wagen für medizinische Gasflaschen (Groß)
Nenntragfähigkeit: 80 kg
Zylinderhöhen: 500 mm bis 1350 mm
Zylinderdurchmesser: 100 mm bis 200 mm
Sicherungsriemen: Drei Neoprengurte, 5 mm dick
Manuelle Betätigungskraft: Weniger als 10 kg
Radspezifikation: Kunststoffzentrierte 160 mm Räder mit antistatischen Reifen und Präzisionslagern
Wagendimensionen: 1280 mm H, 450 mm B, 395 mm T
Konformität: CE / UKCA und ATEX / UKEX (Zonen 1, 2, 21, 22)

CTS04-B — Wagen für medizinische Gasflaschen (Klein)
Nenntragfähigkeit: 60 kg
Zylinderhöhen: 500 mm bis 950 mm
Zylinderdurchmesser: 100 mm bis 150 mm
Sicherungsriemen: Zwei Neoprengurte, 5 mm dick; Riemenpositionen vom Boden: 230 mm und 490 mm
Manuelle Betätigungskraft: Weniger als 10 kg
Radspezifikation: Kunststoffzentrierte 160 mm Räder mit elastischen Gummireifen und Präzisionslagern
Wagendimensionen: 1080 mm H, 405 mm B, 340 mm T
Konformität: CE / UKCA

CTS04-B-Ex — ATEX / UKEX Wagen für medizinische Gasflaschen (Klein)
Nenntragfähigkeit: 60 kg
Zylinderhöhen: 500 mm bis 950 mm
Zylinderdurchmesser: 100 mm bis 150 mm
Sicherungsriemen: Zwei Neoprengurte, 5 mm dick; Riemenpositionen vom Boden: 230 mm und 490 mm
Manuelle Betätigungskraft: Weniger als 10 kg
Radspezifikation: Kunststoffzentrierte 160 mm Räder mit antistatischen Reifen und Präzisionslagern
Wagendimensionen: 1080 mm H, 405 mm B, 340 mm T
Konformität: CE / UKCA und ATEX / UKEX (Zonen 1, 2, 21, 22)

Technische Daten

• Material: Edelstahl 304, spiegelpolierte Rohre, TIG‑gebürstete Schweißnaht
• Modelle / Serie: CTS04 Serie (CTS04‑A groß, CTS04‑B klein)
• Nenntragfähigkeit: CTS04‑A = 80 kg; CTS04‑B = 60 kg
• Zylinderhöhen: CTS04‑A 500–1350 mm; CTS04‑B 500–950 mm
• Zylinderdurchmesser: CTS04‑A 100–200 mm; CTS04‑B 100–150 mm
• Sicherungsriemen: Neopren, 5 mm dick (drei Riemen bei CTS04‑A; zwei Riemen bei CTS04‑B)
• Radspezifikation: 160 mm Räder mit Kunststoffzentrum und elastischen Gummireifen sowie Präzisionslagern (antistatische Reifen verfügbar für ATEX/UKEX Varianten)
• Manuelle Bedienkraft: Weniger als 10 kg
• Wagendimensionen: CTS04‑A 1280 × 450 × 395 mm (H × B × T); CTS04‑B 1080 × 405 × 340 mm (H × B × T)
• Konformität: CE / UKCA; optionale ATEX / UKEX Zertifizierung für Zonen 1, 2, 21, 22
