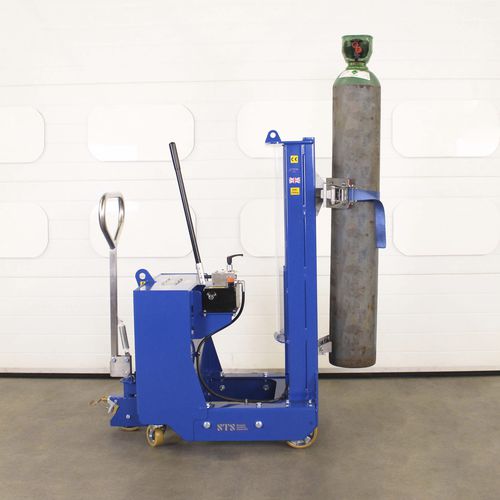

Manuelles Hebegerät DTP08-250kg-R500-CA10

KurbelhydraulischZylinder

Übersicht
Dieser gegengewichtsgeführte Gasflaschen-Hubwagen ist für den Einsatz in engen Arbeitsbereichen ausgelegt. Das Design verzichtet auf hervorstehende Stützbeine vor dem Gerät, sodass Bediener Flaschen an schwer zugänglichen Stellen platzieren können. Die Einheit verfügt über eine manuell-hydraulische Handpumpe zum Anheben der Gasflaschen. Dieses Modell hat eine zulässige Arbeitslast (SWL) von 250 kg, die bei Bedarf erhöht werden kann.

Wesentliche Produkteigenschaften

• Flaschen-Sicherungskopf – Gummiauflage passend für Flaschen mit Durchmessern zwischen 180 mm und 450 mm. Die Flasche wird mittels Ratsche und Gurt (CA10) gegen die Auflage gesichert. Gummiauflagen bieten zusätzlichen Grip; die Ratsche wird durch Ziehen des Ratschenhebels und Vorwärtsdrehen des Griffs gelöst.
• Manuelle Hydraulikpumpe – 13 cc handbetriebene Hydraulikpumpe. Der Bediener pumpt den Griff, um den Hubzylinder anzuheben; das Absenken erfolgt durch Drehen des Entriegelungsgriffs gegen den Uhrzeigersinn. Hochwertige Hydraulikkomponenten und gereinigte Hydraulikschläuche gewährleisten Langzeitzuverlässigkeit.
• Chemikalienresistente Räder – Insgesamt drei Räder: zwei feste 160 mm Vorderäder und ein lenkbares 160 mm Hinterrad. Räder mit Aluminiumnabe und harten Polyurethan-Reifen, ölbeständig und mit Präzisionslagern für geringen Rollwiderstand auf ebenen Böden.
• Schutz – Splitterschutz aus klarem Polycarbonat.
• Metallvorbereitung & Oberflächen – Strahlgestrahlter Baustahl, aqua-gestrahlte Edelstahlteile; Grundierung und Polyesterpulverbeschichtung auf Baustahl; Edelstahlteile glatt und sauber.
• Konformität – CE / UKCA. Optional ATEX / UKEX-Zertifizierung für explosionsgefährdete Bereiche verfügbar.

Optionen

• ATEX / UKEX-Option geeignet für Zone 1, 2, 21 und 22 (Ex-Version: DTP08-250kg-R500-CA10-Ex).
• Modell aus 304er-Edelstahl geeignet für Reinräume und GMP-Bereiche.
• Tall-lift-Ausführung mit erhöhter Hubhöhe verfügbar (bis 760 mm) zum Platzieren von Fässern auf höheren Auffangwannen.

Spezifikation
Zulässige Arbeitslast (SWL): 250 kg
Gabelschnittweite: N/A
Anfahrbarkeit zur Palette: Anfahrt von jeder ebenen Seite einer Palette, keine Beine vor dem Hubwagen
CA10 Sicherungsklemme: Einstellbare Ratsche und Gurt für Flaschen Ø 180–450 mm
Hubweg: 500 mm
Hubhöhe: 450 mm
Hubsystem: Hydraulische 13 cc Handpumpe mit Absenkventil
Abdeckung: Splitterschutz aus klarem Polycarbonat (antistatische Version beim Ex-Modell)
Metallvorbereitung: Strahlgestrahlter Baustahl; aqua-gestrahlte Edelstahlteile
Oberflächenfinish: Grundierung und Polyesterpulverbeschichtung auf Baustahl; Edelstahl glatt und sauber
Einheitsfarbe: RAL 5010 (blau)
Vorderradtyp: Zwei feste Räder Ø 160 mm mit Präzisionslagern
Vorderradmaterial: Aluminiumnabe mit Polyurethan-Reifen (antistatische Reifen beim Ex-Modell)
Hinterradtyp: Lenkbares Rad 160 mm mit Präzisionslagern
Hinterradmaterial: Aluminiumnabe mit Polyurethan-Reifen (antistatisch beim Ex-Modell)
Konformität: CE / UKCA (ATEX / UKEX Zonen 1,2,21,22 für Ex-Modell)

Technische Daten

• Modellbezeichnung: DTP08-250kg-R500-CA10
• Zulässige Arbeitslast (SWL): 250 kg
• Hubweg: 500 mm (Tall-lift Option bis 760 mm)
• Hubhöhe: 450 mm
• Sicherungsklemme: CA10 Ratsche & Gurt für Ø 180–450 mm Flaschen
• Hubsystem: 13 cc manuelle Hydraulik-Handpumpe mit Absenkventil
• Räder: Zwei feste Vorderräder 160 mm + ein lenkbares Hinterrad 160 mm; Aluminiumnabe; Polyurethan-Reifen; ölbeständig
• Abdeckung: Splitterschutz aus klarem Polycarbonat (antistatische Abdeckung für Ex-Modell)
• Metallvorbereitung & Finish: Strahlgestrahlter Baustahl; aqua-gestrahlte Edelstahlteile; Grundierung und Polyesterpulverbeschichtung (RAL 5010)
• Optionen: ATEX / UKEX zertifiziertes Ex-Modell für Zonen 1,2,21,22; 304-Edelstahlversion; Option erhöhter Hubweg
• Konformität: CE / UKCA (und ATEX / UKEX, wo angegeben)
