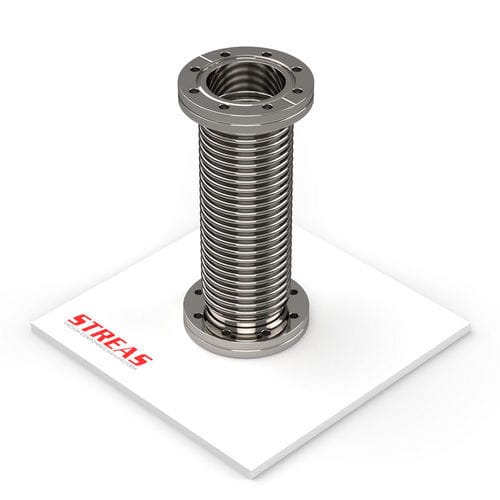

Metallschlauch F series

elastischStandardFlansch

Produktübersicht

Flanschgeflanschte flexible Anschlussleitungen für gelenkige und platzsparende Rohrverbindungen. Verfügbar mit Rohr aus AISI 316 und Flanschen aus AISI 304, naturbelassene Oberfläche. Geeignet für industrielle Flüssigkeitssysteme mit axialer oder winkeliger Kompensation und einfacher Montage.

Verfügbare Artikel:

• F16CF-250-6/4
  • DN: 16
  • A: 34 mm / 1.339 in
  • B: 27 mm / 1.063 in
  • Länge (C): 250 mm / 9.843 in
  • Verfügbarkeit: Hoch
• F16CF-500-6/4
  • DN: 16
  • A: 34 mm / 1.339 in
  • B: 27 mm / 1.063 in
  • Länge (C): 500 mm / 19.685 in
  • Verfügbarkeit: Hoch
• F16CF-1000-6/4
  • DN: 16
  • A: 34 mm / 1.339 in
  • B: 27 mm / 1.063 in
  • Länge (C): 1000 mm / 39.37 in
  • Verfügbarkeit: Hoch
• F38CF-250-6/4
  • DN: 38
  • A: 70 mm / 2.756 in
  • B: 58.7 mm / 2.311 in
  • Länge (C): 250 mm / 9.843 in
  • Verfügbarkeit: Hoch
• F38CF-500-6/4
  • DN: 38
  • A: 70 mm / 2.756 in
  • B: 58.7 mm / 2.311 in
  • Länge (C): 500 mm / 19.685 in
  • Verfügbarkeit: Hoch
• F38CF-750-6/4
  • DN: 38
  • A: 70 mm / 2.756 in
  • B: 58.7 mm / 2.311 in
  • Länge (C): 750 mm / 29.528 in
  • Verfügbarkeit: Hoch
• F38CF-1000-6/4
  • DN: 38
  • A: 70 mm / 2.756 in
  • B: 58.7 mm / 2.311 in
  • Länge (C): 1000 mm / 39.37 in
  • Verfügbarkeit: Hoch
• F63CF-250-6/4
  • DN: 63
  • A: 113 mm / 4.449 in
  • B: 92.2 mm / 3.63 in
  • Länge (C): 250 mm / 9.843 in
  • Verfügbarkeit: Mittel
• F63CF-500-6/4
  • DN: 63
  • A: 113 mm / 4.449 in
  • B: 92.2 mm / 3.63 in
  • Länge (C): 500 mm / 19.685 in
  • Verfügbarkeit: Mittel
• F63CF-1000-6/4
  • DN: 63
  • A: 113 mm / 4.449 in
  • B: 92.2 mm / 3.63 in
  • Länge (C): 1000 mm / 39.37 in
  • Verfügbarkeit: Mittel
• F100CF-250-6/4
  • DN: 100
  • A: 152 mm / 5.984 in
  • B: 130.3 mm / 5.13 in
  • Länge (C): 250 mm / 9.843 in
  • Verfügbarkeit: Mittel
• F100CF-500-6/4
  • DN: 100
  • A: 152 mm / 5.984 in
  • B: 130.3 mm / 5.13 in
  • Länge (C): 500 mm / 19.685 in
  • Verfügbarkeit: Mittel
• F100CF-1000-6/4
  • DN: 100
  • A: 152 mm / 5.984 in
  • B: 130.3 mm / 5.13 in
  • Länge (C): 1000 mm / 39.37 in
  • Verfügbarkeit: Mittel

Eigenschaften / Technische Spezifikationen:

• Linie: CF
• Linientyp: CF
• Produkttyp: Flexible Anschlussleitungen
• Oberfläche: Natur
• Materialien: Rohr in AISI 316, Flansche in AISI 304
• Typ: Flanschverbindungen für gelenkige und vielseitige Anschlüsse
• Standardabmessungen im Sortiment: DN 16, 38, 63, 100; C-Längen standard 250 mm, 500 mm, 750 mm, 1000 mm
• Technische und kommerzielle Dokumentation verfügbar (Produktblatt und technisches Datenblatt PDF)
