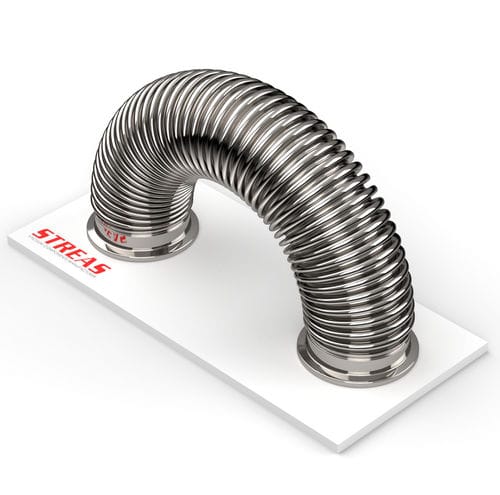

Industrieschlauchleitung FR series

Stahl

Flanschgeschlauch der KF-Linie, ausgelegt für gelenkige Verbindungen, mit einem Weichglühverfahren, das plastische Verformung erleichtert und gleichzeitig die strukturelle Integrität erhält. Verfügbar mit Rohr in AISI 316 und Flanschen in AISI 304 in verschiedenen Durchmessern und Längen für zahlreiche industrielle Anwendungen.

Hauptmerkmale:

• Linie: KF
• Typ: Flanschgeschlauch für Anschlussverbindungen
• Oberfläche: Weichgeglüht
• Materialien: Rohr AISI 316; Flansche AISI 304
• Funktion: gelenkige Verbindungen mit hoher Vielseitigkeit; Glühprozess zur Erleichterung plastischer Verformung

Verfügbare Artikel (Code — Materialien — Oberfläche — DN — A — B — Verfügbarkeit):

• FR10KF-250-6/4 — AISI 316 und AISI 304 — Weichgeglüht — DN 10 — A: 30 mm (1.181 inch) — B: 250 mm (9.843 inch) — Verfügbarkeit: Mittel
• FR10KF-500-6/4 — AISI 316 und AISI 304 — Weichgeglüht — DN 10 — A: 30 mm (1.181 inch) — B: 500 mm (19.685 inch) — Verfügbarkeit: Mittel
• FR10KF-750-6/4 — AISI 316 und AISI 304 — Weichgeglüht — DN 10 — A: 30 mm (1.181 inch) — B: 750 mm (29.528 inch) — Verfügbarkeit: Mittel
• FR10KF-1000-6/4 — AISI 316 und AISI 304 — Weichgeglüht — DN 10 — A: 30 mm (1.181 inch) — B: 1000 mm (39.37 inch) — Verfügbarkeit: Mittel
• FR10KF-1500-6/4 — AISI 316 und AISI 304 — Weichgeglüht — DN 10 — A: 30 mm (1.181 inch) — B: 1500 mm (59.055 inch) — Verfügbarkeit: Mittel
• FR10KF-2000-6/4 — AISI 316 und AISI 304 — Weichgeglüht — DN 10 — A: 30 mm (1.181 inch) — B: 2000 mm (78.74 inch) — Verfügbarkeit: Mittel
• FR10KF-3000-6/4 — AISI 316 und AISI 304 — Weichgeglüht — DN 10 — A: 30 mm (1.181 inch) — B: 3000 mm (118.11 inch) — Verfügbarkeit: Mittel
• FR16KF-250-6/4 — AISI 316 und AISI 304 — Weichgeglüht — DN 16 — A: 30 mm (1.181 inch) — B: 250 mm (9.843 inch) — Verfügbarkeit: Hoch
• FR16KF-500-6/4 — AISI 316 und AISI 304 — Weichgeglüht — DN 16 — A: 30 mm (1.181 inch) — B: 500 mm (19.685 inch) — Verfügbarkeit: Hoch
• FR16KF-750-6/4 — AISI 316 und AISI 304 — Weichgeglüht — DN 16 — A: 30 mm (1.181 inch) — B: 750 mm (29.528 inch) — Verfügbarkeit: Hoch
• FR16KF-1000-6/4 — AISI 316 und AISI 304 — Weichgeglüht — DN 16 — A: 30 mm (1.181 inch) — B: 1000 mm (39.37 inch) — Verfügbarkeit: Hoch
• FR16KF-1500-6/4 — AISI 316 und AISI 304 — Weichgeglüht — DN 16 — A: 30 mm (1.181 inch) — B: 1500 mm (59.055 inch) — Verfügbarkeit: Hoch
• FR16KF-2000-6/4 — AISI 316 und AISI 304 — Weichgeglüht — DN 16 — A: 30 mm (1.181 inch) — B: 2000 mm (78.74 inch) — Verfügbarkeit: Hoch
• FR16KF-3000-6/4 — AISI 316 und AISI 304 — Weichgeglüht — DN 16 — A: 30 mm (1.181 inch) — B: 3000 mm (118.11 inch) — Verfügbarkeit: Hoch
• FR25KF-250-6/4 — AISI 316 und AISI 304 — Weichgeglüht — DN 25 — A: 40 mm (1.575 inch) — B: 250 mm (9.843 inch) — Verfügbarkeit: Hoch
• FR25KF-500-6/4 — AISI 316 und AISI 304 — Weichgeglüht — DN 25 — A: 40 mm (1.575 inch) — B: 500 mm (19.685 inch) — Verfügbarkeit: Hoch
• FR25KF-750-6/4 — AISI 316 und AISI 304 — Weichgeglüht — DN 25 — A: 40 mm (1.575 inch) — B: 750 mm (29.528 inch) — Verfügbarkeit: Hoch
• FR25KF-1000-6/4 — AISI 316 und AISI 304 — Weichgeglüht — DN 25 — A: 40 mm (1.575 inch) — B: 1000 mm (39.37 inch) — Verfügbarkeit: Hoch
• FR25KF-1500-6/4 — AISI 316 und AISI 304 — Weichgeglüht — DN 25 — A: 40 mm (1.575 inch) — B: 1500 mm (59.055 inch) — Verfügbarkeit: Hoch
• FR25KF-2000-6/4 — AISI 316 und AISI 304 — Weichgeglüht — DN 25 — A: 40 mm (1.575 inch) — B: 2000 mm (78.74 inch) — Verfügbarkeit: Hoch
• FR25KF-3000-6/4 — AISI 316 und AISI 304 — Weichgeglüht — DN 25 — A: 40 mm (1.575 inch) — B: 3000 mm (118.11 inch) — Verfügbarkeit: Hoch
• FR40KF-250-6/4 — AISI 316 und AISI 304 — Weichgeglüht — DN 40 — A: 55 mm (2.165 inch) — B: 250 mm (9.843 inch) — Verfügbarkeit: Hoch
• FR40KF-500-6/4 — AISI 316 und AISI 304 — Weichgeglüht — DN 40 — A: 55 mm (2.165 inch) — B: 500 mm (19.685 inch) — Verfügbarkeit: Hoch
• FR40KF-750-6/4 — AISI 316 und AISI 304 — Weichgeglüht — DN 40 — A: 55 mm (2.165 inch) — B: 750 mm (29.528 inch) — Verfügbarkeit: Hoch
• FR40KF-1000-6/4 — AISI 316 und AISI 304 — Weichgeglüht — DN 40 — A: 55 mm (2.165 inch) — B: 1000 mm (39.37 inch) — Verfügbarkeit: Hoch
• FR40KF-1500-6/4 — AISI 316 und AISI 304 — Weichgeglüht — DN 40 — A: 55 mm (2.165 inch) — B: 1500 mm (59.055 inch) — Verfügbarkeit: Hoch
• FR40KF-2000-6/4 — AISI 316 und AISI 304 — Weichgeglüht — DN 40 — A: 55 mm (2.165 inch) — B: 2000 mm (78.74 inch) — Verfügbarkeit: Hoch
• FR40KF-3000-6/4 — AISI 316 und AISI 304 — Weichgeglüht — DN 40 — A: 55 mm (2.165 inch) — B: 3000 mm (118.11 inch) — Verfügbarkeit: Hoch
• FR50KF-250-6/4 — AISI 316 und AISI 304 — Weichgeglüht — DN 50 — A: 75 mm (2.953 inch) — B: 250 mm (9.843 inch) — Verfügbarkeit: Hoch
• FR50KF-500-6/4 — AISI 316 und AISI 304 — Weichgeglüht — DN 50 — A: 75 mm (2.953 inch) — B: 500 mm (19.685 inch) — Verfügbarkeit: Hoch
• FR50KF-750-6/4 — AISI 316 und AISI 304 — Weichgeglüht — DN 50 — A: 75 mm (2.953 inch) — B: 750 mm (29.528 inch) — Verfügbarkeit: Hoch
• FR50KF-1000-6/4 — AISI 316 und AISI 304 — Weichgeglüht — DN 50 — A: 75 mm (2.953 inch) — B: 1000 mm (39.37 inch) — Verfügbarkeit: Hoch
• FR50KF-1500-6/4 — AISI 316 und AISI 304 — Weichgeglüht — DN 50 — A: 75 mm (2.953 inch) — B: 1500 mm (59.055 inch) — Verfügbarkeit: Hoch
• FR50KF-2000-6/4 — AISI 316 und AISI 304 — Weichgeglüht — DN 50 — A: 75 mm (2.953 inch) — B: 2000 mm (78.74 inch) — Verfügbarkeit: Hoch
• FR50KF-3000-6/4 — AISI 316 und AISI 304 — Weichgeglüht — DN 50 — A: 75 mm (2.953 inch) — B: 3000 mm (118.11 inch) — Verfügbarkeit: Hoch

Technische Dokumente:

• Verkaufsblatt und technische Datenblatt als PDF verfügbar (siehe angehängte Dokumente)

Eigenschaften / Technische Spezifikationen:

• Materialien: Rohr AISI 316; Flansche AISI 304
• Oberfläche: weichgeglüht
• Verfügbare DN-Bereiche: 10, 16, 25, 40, 50
• Dimension A (Beispiel pro DN): 30 mm für DN 10/16; 40 mm für DN 25; 55 mm für DN 40; 75 mm für DN 50
• Verfügbare Längen B: 250, 500, 750, 1000, 1500, 2000, 3000 mm (Varianten pro DN)
• Produkttyp: Flanschgeschlauch für gelenkige Verbindungen
• Technische Dateien verfügbar: technische Zeichnung (.PNG) und Produkt-/Technikdatenblätter im PDF-Format
