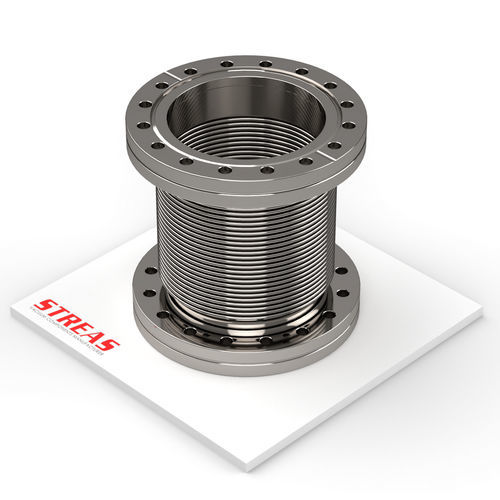

Stahl-Kompensator S16CF-100-1/4

rundFlanschfür Kanalisationen

Übersicht

Flanschbares, verformbares Element zur Aufnahme thermischer Ausdehnungen und Vibrationen, um Belastungen des Rohrsystems zu vermeiden. Lieferung mit natürlicher Oberfläche; Materialien geeignet für Industrie-Vakuum.

Verfügbare Artikel

• S16CF-100-1/4 — DN 16; Verfügbarkeit: Hoch; A: 34 mm (1.339 inch); B: 27 mm (1.063 inch); C: 100 mm (3.937 inch)
• S38CF-130-1/4 — DN 38; Verfügbarkeit: Hoch; A: 70 mm (2.756 inch); B: 58,7 mm (2.311 inch); C: 130 mm (5.118 inch)
• S63CF-150-1/4 — DN 63; Verfügbarkeit: Mittel; A: 114 mm (4.488 inch); B: 92,2 mm (3.63 inch); C: 150 mm (5.906 inch)
• S100CF-150-1/4 — DN 100; Verfügbarkeit: Mittel; A: 152 mm (5.984 inch); B: 130,3 mm (5.13 inch); C: 150 mm (5.906 inch)
• S150CF-200-1/4 — DN 150; Verfügbarkeit: Mittel; A: 202 mm (7.953 inch); B: 181 mm (7.126 inch); C: 200 mm (7.874 inch)
• S200CF-260-1/4 — DN 200; Verfügbarkeit: Niedrig; A: 253 mm (9.961 inch); B: 231,8 mm (9.126 inch); C: 260 mm (10.236 inch)
• S250CF-280-1/4 — DN 250; Verfügbarkeit: Niedrig; A: 306 mm (12.047 inch); B: 284 mm (11.181 inch); C: 280 mm (11.024 inch)

Eigenschaften / technische Daten

• Baureihe: CF
• Baureihentyp: CF
• Produkttyp: Flexible Anschlussleitungen
• Materialien (allgemein): Balg in AISI 321; Flansche in AISI 304
• Oberfläche: Natur
• Funktion: flanschbare verformbare Elemente zum Ausgleich thermischer Ausdehnungen und Vibrationen
• Dokumentation verfügbar: kommerzielles Produktblatt (S10-11341-GC.pdf) und technisches Datenblatt (S10-11341-ST.pdf)
• Technische Abbildung und Zeichnungen auf der Produktseite verfügbar
