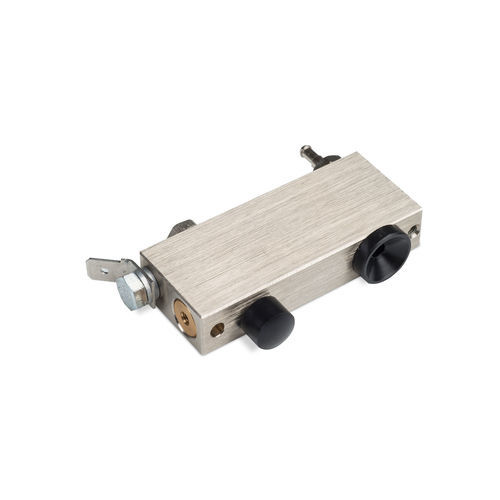

Verteilerblock / 1 Kanal LK 25-4

Kunststoffpneumatisch

Beschreibung
Die pneumatische Leitungsklemme ermöglicht das schnelle Verbinden freier, abisolierter Kabelenden in Produktion und automatisierten Prüfplätzen. Der elektrische Kontakt wird durch Einstecken des abisolierten Leiters in die Kontaktöffnung hergestellt. Ein Bestätigungsstößel wird durch das eingesteckte Kabel um etwa 1 mm betätigt und löst den Klemmkolben aus, der das Kabel am Gehäuse sichert. Das Betätigen der Öffnungstaste unterbricht die Luftzufuhr und löst den Kontakt.

Funktion und Bedienung
Der pneumatische Klemmkolben hält das Kabelende in der Kontaktkammer. Das Einstecken des Kabels betätigt den Bestätigungsstößel (~1 mm), welcher die Kolbenbewegung auslöst. Die Freigabe erfolgt über einen Drucktaster, der die pneumatische Versorgung entlüftet und so den Kontakt löst.

Anwendung und Integration
Mehrere Klemmen können in einem Kunststoffblock eingebettet werden, um eine kompakte Anordnung mit hoher Isolation zwischen den Kanälen zu ermöglichen. Die 4‑Leiter‑Technik kann bis zur pneumatischen Leitungsklemme geführt werden. Ein gemeinsames Ventil für eine Gruppe von Klemmen erlaubt das gleichzeitige Lösen aller Verbindungen durch ein einziges Signal. SPS electronic bietet anwendungsspezifische Lösungen für elektrische Kontaktierungen in Prüf- und Produktionsumgebungen an.

Eigenschaften

• Pneumatische Leitungsklemme für freie Kabelenden
• Druckluftbetrieb mit Drucktaste zur Freigabe
• Kontaktbetätigung über Bestätigungsstößel (~1 mm)
• Erhältlich für Klemmdurchmesser 4 mm, 6 mm oder 9 mm
• Elektrischer Anschluss über Faston-Stecker

Hinweise
Zum Kontaktieren glatter Oberflächen wie Aderendhülsen werden Ausführungen mit Waffelkrone (Option WK) empfohlen. WK-Versionen sind mit der Option "WK" gekennzeichnet.

Technische Daten

• Modellserie: LK 25
• Beispielvariante auf dieser Seite: LK 25-4
• Klemmdurchmesser: 4 mm / 6 mm / 9 mm
• Betriebsart: Druckluft (pneumatisch)
• Auslösung: Bestätigungsstößel, ca. 1 mm Betätigung durch das Kabel
• Kontaktmechanik: Klemmkolben
• Freigabemethode: Drucktaster, der die pneumatische Versorgung entlüftet
• Elektrische Schnittstelle: Faston-Stecker
• Montage: Einbettung in Kunststoffblöcke für enge Anordnung und hohe Isolation möglich
• Gruppierung: Gemeinsames Ventil zur gleichzeitigen Freigabe möglich
• Optionales Zubehör: WK 25 Waffelkrone für glatte Anschlüsse (z. B. Aderendhülsen)
• Typische Anwendungen: Automatisierte Prüfplätze, schnelle Produktionsanschlüsse freier Kabelenden
