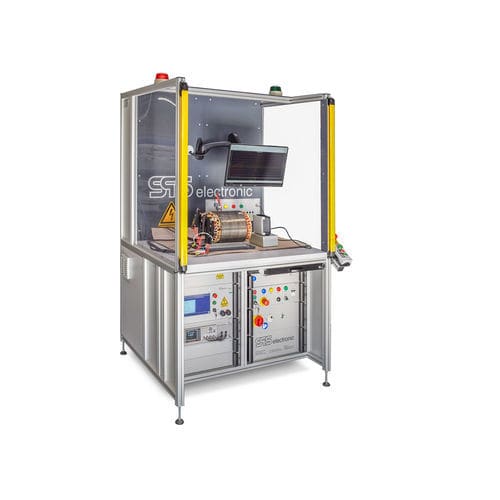

Prüfkammer für Prüfstände PK 7000A

für europäische NormenbodenstehendAluminium

Beschreibung
Prüfkäfige sind ausgelegt für Prüfplatzanwendungen, die einen zwangsläufigen Berührungsschutz gemäß EN 50191 erfordern. Der integrierte Sicherheitslichtvorhang verhindert den Zugriff auf den Prüfling während vorhandener Gefährdungsspannungen; eine Unterbrechung des Lichtvorhangs löst eine Zwangsabschaltung aus. Durch einfache Handhabung und schnellen Zugriff eignen sich die Käfige für Prüfungen mit mittleren bis hohen Stückzahlen.

Merkmale

• Max. Prüflingsmaße: 1.010 x 945 x 800 mm (BxHxT)
• Nach hinten versetzter Fußraum
• Aufbau aus Aluminium-Profilen 40 x 40 mm
• Gerätefach: 19'' / 16 U
• Vollisolierter Prüfraum aus PVC (Farbe: RAL 7011)
• Verkleidung aus PVC (RAL 7011) und Makrolon
• Sicherheitslichtvorhang mit Fingerschutz 14 mm
• Außenmaße: 1.100 x 1.926 x 1.150 mm (BxHxT); Aufbau CE-konform gemäß EN 50191

Ausführungsvarianten / Optionen

• OEM-Version PK 7000A (Standardkonfiguration)
• Für HA 188X, ST 6600: Anschlussset BS 22-g mit Sicherheitsrelais PK 7000G
• Für S 1802M: Anschlussset BS 56-q mit Abschaltrelais PK 7000Q
• Für ST 4000: Anschlussset BS 66-s mit Sicherheitsrelais PK 7000S

Caractéristiques / Spezifikationen techniques

• Produktnummer / SKU: PK 7000A
• Modell / Serie: PK 7000
• Außenmaße (BxHxT): 1.100 x 1.926 x 1.150 mm
• Prüfraummaße (BxHxT): 1.010 x 945 x 800 mm
• Aufbau: Aluminium-Profil 40 x 40 mm
• Prüfraum-Material: Vollisolierter Prüfraum aus PVC (RAL 7011)
• Verkleidung: PVC (RAL 7011) und Makrolon
• Gerätefach: 19'' / 16 U
• Sicherheitsvorrichtung: Lichtvorhang mit 14 mm Fingerschutz (Zwangsabschaltung bei Unterbrechung)
• Konformität: Aufbau CE-konform entsprechend EN 50191
• Fußraum: nach hinten versetzt
