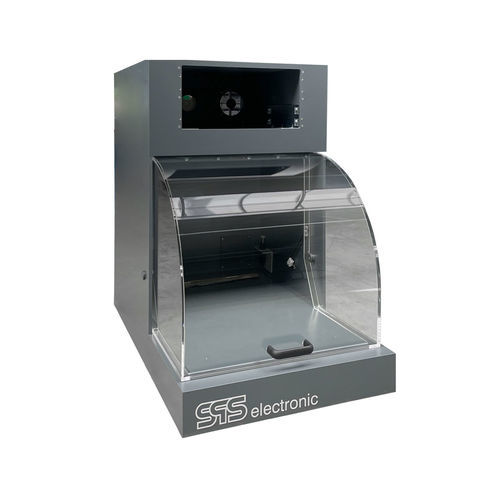

Desktop-Gehäuse HB 5000A

rechteckigaus AcrylglasPrüf

Beschreibung
Prüfhauben (DUT) sind geeignet für Prüfplatzumgebungen, die einen Berührungsschutz gemäß EN 50191 erfordern. Die Haube verhindert den Zugriff auf den Prüfling während Vorhandensein gefährlicher Spannungen; das Öffnen bewirkt die Zwangsabschaltung der gefährlichen Spannung. Extra breite Ausführungen mit schwenkbarer Acrylglashaube sind für große Prüflinge und mittlere Stückzahlen vorgesehen.

Hauptmerkmale

• Max. Prüflingsmaße: 580 x 350 x 700 mm (BxHxT)
• Schwenkbare Acrylglashaube mit Dämpfer
• Gehäuse aus PVC (RAL 7011)
• Integriertes Gerätefach 19'' / 5 HE
• CE-konforme Konstruktion gemäß EN 50191

Konstruktion und Materialien

• Gehäuse aus PVC (RAL 7011) mit 19'' / 5 HE Gerätefach
• Schwenkbare Acrylglashaube mit Dämpfer

Sicherheit & Lieferumfang

• OEM-Version: eingebaute Sicherheitsendschalter enthalten; keine Sicherheitslogik standardmäßig
• Optional: Zwangszuhaltung / Schaltverriegelung Typ ZH 61 / ZH 66
• Die Haube trennt gefährliche Spannung beim Öffnen automatisch (EN 50191)

Optionen & Anschlussvarianten

• Anschluss im Haubenbereich: Basisadapter mit 10 Bananenbuchsen (Typ BA 18) oder Kombination Steckdose + Bananen (Typ BA 00)
• Auswählbare Steckdosentypen: EU Type E, US, I, CH, UK, AUS (Konfigurator-Optionen)
• Auswählbare Anschluss-Sets / Trennrelais für spezifische Prüfgeräte (z. B. HA 6680U, KT 6680U/KT 6780H, HA 188X/ST 6600, S 1802M, ST 4000, KT 1886/KT 1880)
• Option zur Garantieverlängerung verfügbar (z. B. Verlängerung auf 24 Monate)

Anmerkungen zur Verwendung
Konzipiert für große Prüflinge und mittlere Stückzahlen bei gleichzeitiger Gewährleistung des Personenschutzes während Hochspannungsprüfungen. Die OEM-Version stellt Sicherheitsendschalter bereit; erforderliche Sicherheitslogik oder zusätzliche Verriegelungen sind separat zu wählen oder extern zu stellen.

Technische Daten

• Modellbezeichnung: HB 5000A (OEM-Version)
• Maximale Prüflingsmaße (BxHxT): 580 x 350 x 700 mm
• Außenmaße (BxHxT): 680 x 1.050 x 1.100 mm
• Material Gehäuse: PVC (RAL 7011)
• Haube: schwenkbare Acrylglashaube mit Dämpfer
• Gerätefach: 19'' / 5 HE
• Sicherheit: eingebaute Sicherheitsendschalter in OEM-Version; keine Sicherheitslogik standardmäßig
• Optionale Verriegelung: ZH 61 / ZH 66
• CE-Konformität: EN 50191
• Typische Anschlussoptionen: BA 18, BA 00, verschiedene nationale Steckdosentypen über Konfigurator
• Hersteller / Marke: SPS electronic
