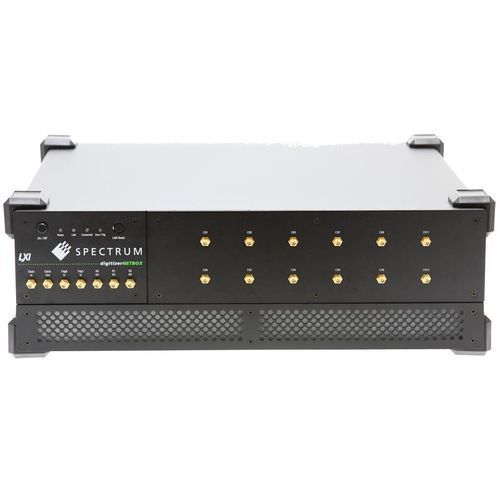

Digitalisierer / bis 5 GS/s DN6.33 series

bis 10 GS/sbis 3,2 GS/s10 Kanäle

Überblick
Die DN6.33x-Serie sind ultrahoch schnelle Ethernet/LXI digitizerNETBOX-Instrumente mit 12-Bit-Auflösung und Abtastraten von 3,2 GS/s bis 10,0 GS/s, verfügbar in Mehrkanal-Konfigurationen bis zu 12 Kanälen. Sie kombinieren sehr breitbandige A/D-Frontend-Verstärker mit flexiblem On-Board-Speicher und Fernsteuerung via Ethernet/LXI für Labor- und automatische Testumgebungen.

Hauptmerkmale

• Modelle mit 10,0 GS/s, 6,4 GS/s und 3,2 GS/s
• Analoge Bandbreite bis zu 3,0 GHz (2,0 GHz Varianten für 6,4/3,2 GS/s Modelle)
• Verfügbare Kanalanzahlen: 4, 6, 8, 10 oder 12
• On-Board-Speicher: Standard 1/2 GSamples pro Kanal; optional 4/8 GSamples pro Kanal
• Vier Eingangsspannungsbereiche ±200 mV bis ±2,5 V; 50 Ω Eingangsimpedanz; DC-Kopplung; Single-Ended-Eingänge
• Trigger-Modi: Window, re-arm, OR/AND und mehrere Trigger-Konfigurationen
• Fernsteuerung und Integration via Ethernet / LXI

Verfügbare Modelle und Hauptdaten pro Modell (aus Produkt­tabelle)

• DN6.335-04 — Ethernet; 4 analoge Eingänge; 12 Bit; 10 GS/s (1–2 aktive Kanäle), 5 GS/s (4 aktive); 3 GHz; Bereiche ±200 mV bis ±2,5 V; 50 Ω; DC; Single-Ended; Benutzeroffset ±100 %; Speicher (Max): 2x2 GSamples (2x8 GSamples optional); Synchronisation Internal Star-Hub; Funktionen: 8 Bit Mode, 12 Bit Packed Mode, Multiple Recording, Timestamp; Optionen: Block Average, Digital Pulse Generator
• DN6.335-06 — Ethernet; 6 analoge Eingänge; 12 Bit; 10 GS/s (1–2 aktiv), 5 GS/s (4–6 aktiv); 3 GHz; Speicher (Max): 3x2 GSamples (3x8 optional); Synchronisation Internal Star-Hub; gleiche Funktionen/Optionen
• DN6.335-08 — Ethernet; 8 analoge Eingänge; 12 Bit; 10 GS/s (1,2,4 aktiv), 5 GS/s (6,8 aktiv); 3 GHz; Speicher (Max): 4x2 GSamples (4x8 optional)
• DN6.335-10 — Ethernet; 10 analoge Eingänge; 12 Bit; 10 GS/s (1,2,4 aktiv), 5 GS/s (6,8,10 aktiv); 3 GHz; Speicher (Max): 5x2 GSamples (5x8 optional)
• DN6.335-12 — Ethernet; 12 analoge Eingänge; 12 Bit; 10 GS/s (1,2,4,6 aktiv), 5 GS/s (8,10,12 aktiv); 3 GHz; Speicher (Max): 6x2 GSamples (6x8 optional)
• DN6.333-04 — Ethernet; 4 analoge Eingänge; 12 Bit; 6,40 GS/s (1–2 aktiv), 3,20 GS/s (4 aktiv); 2 GHz; Speicher (Max): 2x2 GSamples (2x8 optional)
• DN6.333-06 — Ethernet; 6 analoge Eingänge; 12 Bit; 6,40 GS/s (1–2 aktiv), 3,20 GS/s (4–6 aktiv); 2 GHz; Speicher (Max): 3x2 GSamples (3x8 optional)
• DN6.333-08 — Ethernet; 8 analoge Eingänge; 12 Bit; 6,40 GS/s (1,2,4 aktiv), 3,20 GS/s (6,8 aktiv); 2 GHz; Speicher (Max): 4x2 GSamples (4x8 optional)
• DN6.333-10 — Ethernet; 10 analoge Eingänge; 12 Bit; 6,40 GS/s (1,2,4 aktiv), 3,20 GS/s (6,8,10 aktiv); 2 GHz; Speicher (Max): 5x2 GSamples (5x8 optional)
• DN6.333-12 — Ethernet; 12 analoge Eingänge; 12 Bit; 6,40 GS/s (1,2,4 aktiv), 3,20 GS/s (6,8,10,12 aktiv); 2 GHz; Speicher (Max): 6x2 GSamples (6x8 optional)

Technische Daten

• Auflösung: 12 Bit (mit 8 Bit Modus und 12 Bit Packed Modus verfügbar)
• Maximale Abtastrate: bis zu 10,0 GS/s (modellabhängig); weitere Varianten bei 6,4 GS/s und 3,2 GS/s
• Analoge Bandbreite: bis zu 3,0 GHz (3 GHz Varianten) oder bis zu 2,0 GHz (6,4/3,2 GS/s Varianten)
• Kanalanzahlen: 4, 6, 8, 10, 12 (modellabhängig)
• Eingangsbereiche: ±200 mV bis ±2,5 V (vier wählbare Bereiche)
• Eingangsimpedanz: 50 Ω
• Kopplung: DC
• Eingangstyp: Single-ended
• On-Board-Speicher: Basis 1/2 GSamples pro Kanal; optional 4 GSamples oder 8 GSamples pro Kanal
• Trigger-Modi: Window, re-arm, OR/AND Trigger
• Synchronisation: Internal Star-Hub (Multi-Module-Sync)
• Timestamper, Multiple Recording Modi, Block Average Option
• Fernsteuerung: Ethernet / LXI (digitizerNETBOX device)
