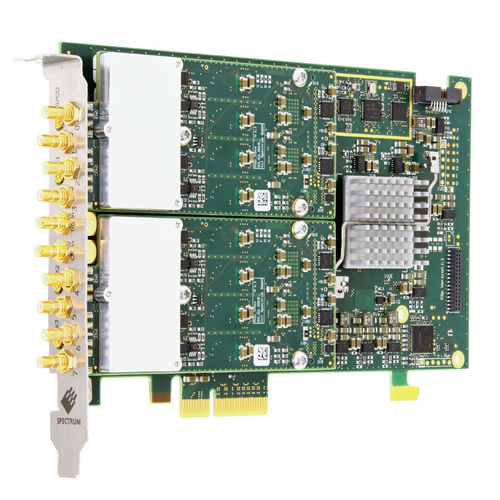

PCIe-Digitalisierer M2p.59xx series

bis 150 MS/s2 Kanäle4 Kanäle

DIGITIZER - PCIe - bis zu 125 MS/s - 16-bit - 16-Bit-Digitalisierer mit PCIe-Schnittstelle - Modelle mit 125 MS/s, 80 MS/s, 40 MS/s, 20 MS/s und 5 MS/s - Modelle mit 8 oder 4 oder 2 oder 1 Kanal - Bis zu 60 MHz Bandbreite - Eingangsbereich von ± 200 mV bis zu ± 10 V - Gleichzeitige Abtastung auf allen Kanälen - Separater ADC und Verstärker pro Kanal - 512 MSample on-board Speicher - Synchronisation von bis zu 16 Karten = 128 Kanäle (mit Star-Hub) - 24 verschiedene Modelle verfügbar Die M2p.59xx-Serie ermöglicht die Aufzeichnung von bis zu acht Kanälen mit Abtastraten von bis zu 125 MS/s. Diese Karten bieten herausragende A/D-Eigenschaften sowohl bei der Auflösung als auch bei der Geschwindigkeit. Die Karten können zwischen Single-Ended-Eingängen mit einem programmierbaren Offset und echten Differenzeingängen umgeschaltet werden. Bei Verwendung im Differenzialmodus werden jeweils zwei Eingänge zusammengeschaltet, wodurch sich die Anzahl der verfügbaren Kanäle halbiert. Die vertikale Auflösung von 16 Bit hat eine vierfache Genauigkeit im Vergleich zu 14-Bit-Karten und eine sechzehnfache Genauigkeit im Vergleich zu einer 12-Bit-Karte. Alle Karten der M2p.59xx-Serie können den gesamten installierten On-Board-Speicher von bis zu 512 MSamples vollständig für die aktuell aktivierte Anzahl von Kanälen nutzen.
