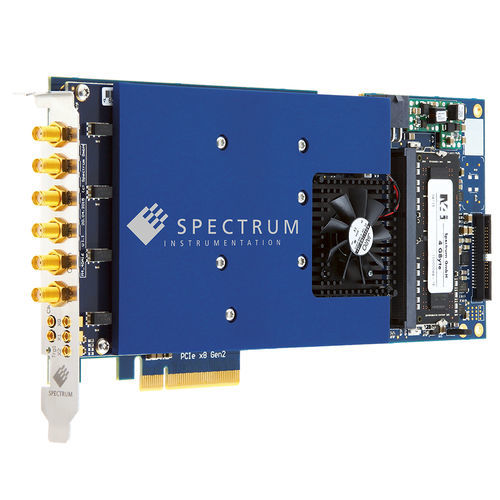

PCIe-Digitalisierer M4i.22xx series

bis 5 GS/s2 Kanäle4 Kanäle

DIGITIZER - PCIe - bis zu 5 GS/s - 8-bit - 8-Bit-Digitalisierer mit PCIe-Schnittstelle - Modelle mit 5 GS/s, 2,5 GS/s und 1,25 GS/s - Modelle mit 4 oder 2 oder 1 Kanal - Bis zu 1,5 GHz Bandbreite - Eingangsbereich von ± 200 mV bis zu ± 2,5 V - Gleichzeitige Abtastung auf allen Kanälen - Separater ADC und Verstärker pro Kanal - 4 GSample on-board Speicher - Synchronisation von bis zu 8 Karten = 32 Kanäle (mit Star-Hub) - 9 verschiedene Modelle verfügbar Die 9 Modelle der M4i.22xx PCI Express (PCIe) Serie sind für die ultraschnelle und hochqualitative Datenerfassung konzipiert. Jeder der Eingangskanäle verfügt über einen eigenen A/D-Wandler und einen eigenen programmierbaren Eingangsverstärker. Dies ermöglicht die gleichzeitige Aufzeichnung von Signalen auf 2 Kanälen mit 2,5 GS/s und auf 4 Kanälen mit 1,25 GS/s ohne jegliche Phasenverzögerung zwischen ihnen. Der extrem große On-Board-Speicher ermöglicht eine Langzeitaufzeichnung auch bei höchsten Abtastraten. Alle Karten der M4i.22xx-Serie können den gesamten installierten On-Board-Speicher für die aktuell aktivierte Anzahl von Kanälen nutzen. Ein FIFO-Modus ist ebenfalls auf der Karte integriert. Dieser ermöglicht die kontinuierliche Erfassung von Daten zur Online-Verarbeitung oder zur Speicherung auf Festplatte. Bei 10 oder sogar 100 1,25 GS/s Kanälen ist die 22xx-Serie die beste Wahl.
