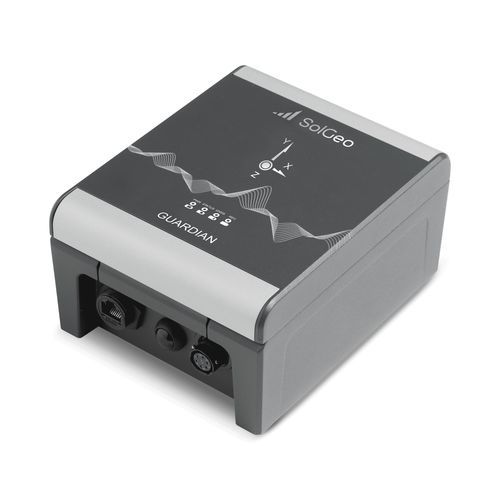

Beschleunigungsschreiber / 3 Achsen Guardian DA

dreiachsigMEMSzur durchgängigen Strukturüberwachung

Kurzbeschreibung
Kompakter, flexibler Beschleunigungsaufnehmer mit webbasiertem Aufzeichnungssoftware-Interface, geeignet für die Überwachung von Strukturvibrationen und Schwellenwertmeldungen.

Hauptmerkmale
Speichert Beschleunigungsdaten auf internem Flash-Speicher und bietet verschiedene Internet-Konnektivitätsoptionen. Arbeitet als FTP/SFTP-Client und SFTP-Server und unterstützt Echtzeit-Übertragungsprotokolle wie SeedLink zur Integration mit gängiger Software (z. B. SeisComP). Geräteverwaltung über Seismic Web Configurator (SWC) für vollständige Konfiguration, Zustandsüberwachung, Datenverwaltung und Echtzeit-Wellenformanzeige. Verfügbar mit ±2g Messbereich und optional ±4g, ±8g. Entwickelt für ein effizientes Leistungs-/Kostenverhältnis.

Optionale Konfigurationen

• PoE (Power over Ethernet) Stromversorgung
• Interne Batterie (bis zu 20 h Autonomie)
• Interner GNSS-Empfänger zur Zeitsynchronisation

Anwendungen

• Vibrationsüberwachung von Gebäuden
• Operative modale Analyse (OMA)
• Structural Health Monitoring (SHM)
• Erdbeben-Frühwarnung (EEW)

Technische Daten — Guardian DA
Sensortyp: MEMS-Beschleunigungssensor
Anzahl Achsen: 3 orthogonal ausgerichtete Achsen
Messbereich: ±2g (optional ±4g, ±8g)
Dynamikbereich: 73 dB @1000 sps, 83 dB @100 sps, 93 dB @10 sps (2g-Modell)
Rauschdichte: 22,5 μg/√Hz typ.

Technische Daten — Guardian DA-Plus
Sensortyp: MEMS-Beschleunigungssensor
Anzahl Achsen: 3 orthogonal ausgerichtete Achsen
Messbereich: >±10g
Dynamikbereich: 125 dB @1000 sps, 141 dB @100 sps, 157 dB @10 sps
Rauschdichte: 0,25 μg/√Hz typ. @100 sps

Allgemeine Spezifikationen (Guardian DA und DA-Plus)
Abtastraten: 10, 25, 50, 100, 200, 250, 500, 1000 sps
Synchronisation: RTC (Drift 0,5 ppm); NTP; optional GNSS
Aufnahmemodi: Daueraufzeichnung via SeedLink; Ereignisaufzeichnung bei konfigurierbaren Schwellen mit wählbarem Pre-/Post-Trigger; Signalkennwerte (min, max, Mittel, RMS) mit wählbaren Intervallen von 10 bis 100 s
Speicher: 32 GB intern, microSD-Unterstützung
Datenformate: Solgeo EVE, MiniSEED, ASCII, CSV

Umgebungsbedingungen
Betriebstemperatur: -20 bis +70 °C ohne interne Batterie; -20 bis +50 °C mit interner Batterie*
Lagerungstemperatur: -40 bis +90 °C ohne interne Batterie; -20 bis +50 °C mit interner Batterie
Feuchtigkeit: 0–100%
*Der empfohlene Temperaturbereich ist während des Ladevorgangs der Batterie eingeschränkt

Physische Daten
Gewicht: 1,2 kg
Abmessungen (LxBxH): 130 mm x 160 mm x 80 mm
Gehäuse: lackiertes Aluminium
Schutzart: IP67
Stromanschluss: 6-poliger MIL-C-26482 Anschluss

Betriebliche Hinweise
Unterstützt Echtzeit-Datenübertragung und Integration in Erfassungssysteme sowie Monitoring-Plattformen; Web-Interface für lokale/remote Konfiguration und Diagnose.

Kennzeichen / Technische Zusammenfassung

• Modell: Guardian DA (Varianten inkl. DA-Plus)
• Sensor: dreiachsiger MEMS-Beschleunigungssensor
• Messbereich: DA: ±2g (opt. ±4g, ±8g); DA-Plus: >±10g
• Dynamikbereich: bis zu 157 dB (DA-Plus @10 sps)
• Rauschdichte: DA: 22,5 μg/√Hz; DA-Plus: 0,25 μg/√Hz @100 sps
• Abtastung: bis zu 1000 sps
• Speicher: 32 GB intern + microSD
• Formate: Solgeo EVE, MiniSEED, ASCII, CSV
• Synchronisation: RTC, NTP, optional GNSS
• Schutz: IP67; Aluminiumgehäuse
• Optionale Stromversorgung: PoE, interne Batterie (bis zu 20 h)
