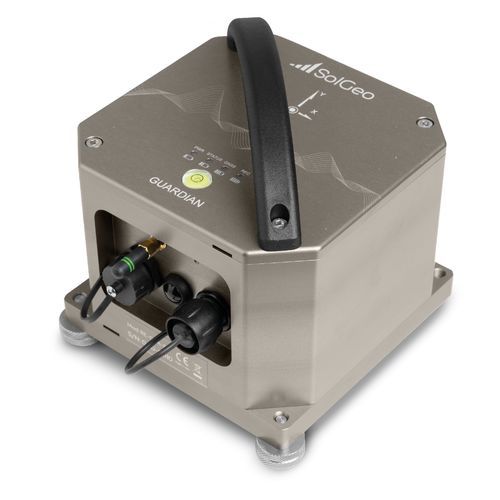

Beschleunigungsschreiber / 3 Achsen Guardian BB

dreiachsigMEMSseismisch

Übersicht
Der Guardian BB von SolGeo ist ein kompakter Breitband-Sismograph und Beschleunigungsmessgerät, der einen Klasse-1-Dreiachser-Sismographen mit einem rauscharmen MEMS-Beschleuniger (0,7 μg/√Hz) kombiniert. Entwickelt für die Strukturüberwachung, bietet das Gerät kontinuierliche Aufzeichnung, ereignisgesteuerte Aufzeichnung bei Überschreitung von Schwellenwerten und eine webbasierte Aufzeichnungsoberfläche. Das Geophonarray ist ab 1 Hz linearisiert und liefert genaue Daten bei niedrigen Frequenzen. Entspricht DIN 4150-3, DIN 45669-1 und UNI 9916.

Optionale Konfigurationen

• Power over Ethernet (PoE)
• Interner Akku (bis zu 10 Betriebsstunden)

Anwendungen

• HVSR-Messung
• Bauwerksüberwachung
• Seismische Netzstationen
• Operative Modal-Analyse (OMA)

Technische Daten — Sismograph
Sensortyp: Elektronisch gleichgerichteter Geophon
Achsanzahl: 3, orthogonal ausgerichtet
Messbereiche: ±12,5, ±25, ±50, ±100 mm/s
Empfindlichkeiten: 40, 80, 160, 320 V/m/s
Frequenzgang: 1 Hz ÷ 80 Hz @200 Sps; 1 Hz ÷ 125 Hz @500/1000 Sps
Dynamikbereich: >130 dB

Technische Daten — Beschleunigungsmessgerät
Sensortyp: MEMS-Beschleunigungssensor
Achsanzahl: 3, orthogonal ausgerichtet
Messbereich: ±3 g
Frequenzgang: 0 Hz ÷ 80 Hz @200 Sps; 0 Hz ÷ 125 Hz @500/1000 Sps
Dynamikbereich: 120 dB @25 Sps; 108,5 dB @250 Sps; >130 dB
Rauschdichte: 0,7 μg/√Hz (typ.)

Allgemeine Merkmale
Abtastraten: 10, 25, 50, 100, 200, 250, 500, 1000 sps
Auflösung: 32 Bit ADC
Timing: interner GNSS-Empfänger, NTP, hochstabiler RTC (0,5 ppm driftfrei)
Aufzeichnungsmodi: kontinuierliche Aufzeichnung über SeedLink; konfigurierbare Ereignisaufzeichnung mit wählbarem Pre-/Post-Trigger und Aufzeichnung von Signalstatistiken (min, max, avg, RMS) mit Intervallen 10–100 s
Datenspeicher: 32 GB interne microSD
Dateiformate: SolGeo EVE, MiniSEED, ASCII, CSV

Umgebungsmerkmale
Betriebstemperatur: -20 ÷ +70 °C ohne internen Akku; -20 ÷ +50 °C mit internem Akku*
Lagerungstemperatur: -40 ÷ +90 °C ohne internen Akku; -20 ÷ +50 °C mit internem Akku
Feuchtigkeit: 0–100%

Physikalische Merkmale
Gewicht: 4 kg
Abmessungen (L x B x H): 160 mm x 160 mm x 130 mm
Gehäuse: lackiertes Aluminiumgehäuse
Schutzart: IP67

Spezifikationen

• Modell: Guardian BB
• Marke: SolGeo
• Klasse-1-Dreiachser-Sismograph integriert mit rauscharmem MEMS-Akzelerograph (0,7 μg/√Hz)
• Geophonarray linearisiert ab 1 Hz
• Sismograph-Bereiche/Empfindlichkeiten: ±12,5 bis ±100 mm/s; 40–320 V/m/s
• Beschleunigerbereich: ±3 g
• Abtastung: 10–1000 sps; 32-Bit-ADC
• Timing: GNSS, NTP, hochstabiler RTC (0,5 ppm)
• Aufzeichnung: kontinuierlich mit SeedLink; konfigurierbare Ereignisaufzeichnung; Signalstatistiken
• Speicher: 32 GB microSD; Formate: MiniSEED, SolGeo EVE, ASCII, CSV
• Umgebung: breite Betriebs-/Lagertemperaturbereiche; 0–100% Feuchtigkeit
• Physisch: 4 kg; 160×160×130 mm; Aluminiumgehäuse; IP67
• Optional: PoE, interner Akku (bis zu ~10 h)
• Konformität: DIN 4150-3, DIN 45669-1, UNI 9916
