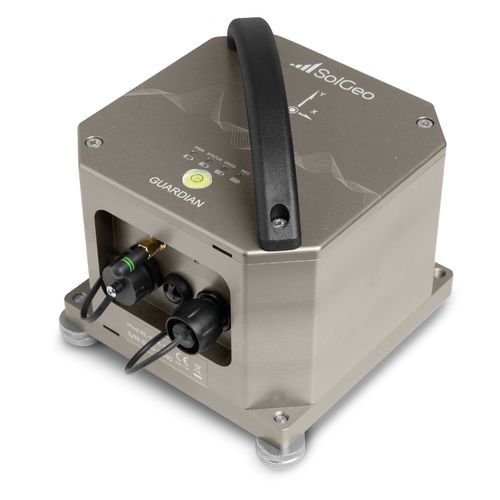

3-Kanal-Seismograph Guardian AS

AkkuDatenerfassungkompakt

Übersicht
Guardian AS ist ein tri-axialer Seismograph der Klasse 1, entwickelt für die strukturelle Überwachung von Gebäuden. Kompakt und präzise, führt er Messungen der dynamischen Geschwindigkeit gemäß DIN 4150-3, DIN 45669-1 und UNI 9916 durch.

Allgemeine Merkmale
Ausgestattet mit einem linearisierten Geophonen-Triad, das eine Dynamik von über 130 dB bietet, liefert er zuverlässige Daten und eine schnelle Installation mittels Einzel-Dübelbefestigung und Justierschrauben für ein perfektes Nivellieren auf jeder Oberfläche.
Erweiterte Verwaltung von Konnektivität und Daten mit Unterstützung für Standardprotokolle (z. B. SeedLink) zur Integration in professionelle Software. Client/Server FTP/SFTP-Funktionalität für Dateiübertragung auf den internen Flash-Speicher. Web-Oberfläche (Seismic Web Configurator) zur Statusüberwachung, Anzeige von Wellenformen und Fernkonfiguration. Integriertes Alarmsystem mit digitalem Ausgang und LED-Statusanzeigen.

Optionale Konfigurationen

• PoE (Power over Ethernet) Stromversorgung
• Interne Batterie (bis zu 10 h Autonomie)
• Interner GNSS-Empfänger zur Zeitsynchronisation

Anwendungen

• HVSR-Messungen
• Baulicher Überwachungsbetrieb
• Seismische Netze

Technische Daten
Sensortyp: Elektronisch gleichgerichtetes Geophon
Anzahl der Achsen: 3, orthogonal ausgerichtet
Messbereiche: ±12,5, ±25, ±50, ±100 mm/s
Empfindlichkeiten: 40, 80, 160, 320 V/m/s
Frequenzgang: 1 Hz bis 80 Hz @200 sps; 1 Hz bis 125 Hz @500/1000 sps
Abtastraten: 10, 25, 50, 100, 200, 250, 500, 1000 sps
Auflösung: 32 bit
Dynamikbereich: >130 dB
Linearität: ±0,4 dB (Klasse 1 - DIN 45699-1)
Phase: Klasse 1 - DIN 45699-1
Synchronisation: RTC mit 0,5 ppm Drift; NTP-Synchronisation; optional integriertes GNSS
Aufzeichnungsmodi: Daueraufzeichnung mit SeedLink; Ereignisaufzeichnung bei Überschreiten konfigurierbarer Schwellwerte mit wählbarer Pre-/Post-Trigger-Länge; Aufzeichnung von Signalstatistiken (min, max, Mittelwert, RMS) mit wählbarem Intervall von 10 bis 100 s
Daten­speicher: Intern 32 GB; interner microSD-Steckplatz
Datenformate: Solgeo EVE, MiniSEED, Ascii, CSV

Umweltbedingungen
Betriebstemperatur: -20 bis +70 °C ohne interne Batterie; -20 bis +50 °C mit interner Batterie (*während des Ladevorgangs der Batterie ist der empfohlene Bereich eingeschränkter)
Lagerungstemperatur: -40 bis +90 °C ohne interne Batterie; -20 bis +50 °C mit interner Batterie
Feuchtigkeit: 0–100%

Physikalische Eigenschaften
Gewicht: 4 kg
Abmessungen (LxBxH): 160 mm x 160 mm x 130 mm
Gehäuse: Lackierter Aluminium
Schutzart: IP67

Schlüsselmerkmale / Technische Zusammenfassung

• Sensor: elektronisch egalisiertes, tri-axiales Geophon, Klasse 1
• Dynamikbereich: >130 dB; 32-Bit-Auflösung
• Messbereiche: bis ±100 mm/s; mehrfach wählbare Empfindlichkeiten
• Abtastung: bis zu 1000 sps
• Datenformate: MiniSEED, CSV, Ascii, Solgeo EVE
• Speicher: 32 GB intern + microSD
• Synchronisation: RTC/NTP; optional GNSS
• Umweltschutz: IP67; großer Betriebstemperaturbereich
