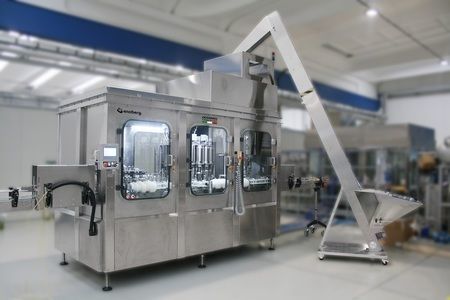

Automatische Füllmaschine HEVS

für Flaschenfür Kunststoffflaschenfür PET-Flaschen

Produktübersicht
Die HEVFe-Serie, gefertigt nach HYPER CLEAN-Anforderungen, führt präzise volumetrische Abfüllungen von nicht‑gasförmigen Produkten in PET‑Flaschen durch. Jeder Füllventil ist mit einem eigenen Durchflussmesser ausgestattet, um das vorgegebene Volumen sicherzustellen.

Hauptmerkmale

• Hochpräziser Durchflussmesser an jedem Füllventil;
• Vereinfachtes Füllventil mit reduziertem Dichtungsumfang und zweistufiger Füllung (langsam/schnell);
• Kein Kontakt zwischen Ventil und Flasche während des Füllens;
• Austauschbare Ventilendstücke für verschiedene Produktarten;
• Konstruktion für einfache Wartung und geringe Ausfallzeiten.

Basis-Ausstattung

• 18" HMI Touchscreen mit vorprogrammierten Rezepten;
• Formatparameter direkt über HMI einstellbar;
• Werkzeugloser Schnellwechsel der Flaschenführungen;
• Manuelle Platzierflaschen für Reinigung (automatische auf Anfrage);
• Produktpumpe zur Aufrechterhaltung des Fülldrucks;
• Kompaktes Gestell zur Platz- und Transportoptimierung.

Verfügbare Ausführungen
Maschinen in verschiedenen Größen und Konfigurationen: Rinser/Filler/Capper, Filler/Capper oder ECOBLOC® integrierte Lösungen mit kombiniertem Füll‑/Verschließblock und Streckblasmaschine.

PRODUKTIONSBEREICH
PRODUKT | GESCHWINDIGKEIT (bph) | REFERENZ
Stilles Wasser | 1.000–55.000 | 0,5 L
Essig | 1.000–46.000 | 1 L
Saft | 1.000–50.000 | 0,5 L
Reinigungsmittel | 1.000–48.000 | 0,75 L

Weitere Daten
Parameter | Wert
Flaschenkapazität | 0,2 ÷ 12 L (HC-Version)
Produktionsgeschwindigkeit | 1.000 ÷ 55.000 bph
Füllventile | 9 ÷ 96
Verwendbare Verschlüsse | Kunststoffschraubverschluss, Druckverschluss
Verwendbarer Flaschendurchmesser | 44 ÷ 125 mm (215 mm HC)
Verwendbare Flaschenhöhe | 160 ÷ 340 mm
Flaschenführung | Neck handling
Bedienpanel | 18" Touchscreen HMI

Betrieb und Fülltechnologie
Das System arbeitet mit elektronisch volumetrischer Füllung mittels magnetischer Durchflussmesser (EVF) für leitfähige Produkte oder Coriolis‑Massendurchflussmessern (EMF) für nicht leitfähige Produkte. Jeder Ventilabschlag wird über Impulszählung gesteuert; die Ventile schließen beim Erreichen des Sollvolumens. Jede Turmstation verfügt über ein "no bottle - no fill" System. Die Produktzufuhr erfolgt aus externen Tanks über eine Pumpe.

Vorteile

• Modulare, anpassbare Bauweise;
• Kompaktes Füllmodul reduziert Anzahl der Sternräder und erleichtert Wartung;
• Niedrige Betriebs- und Wartungskosten;
• Geringes Kontaminationsrisiko und hohes Hygieneniveau;
• Gutes Preis‑Leistungs‑Verhältnis.

Standardzubehör

• Schutzverglasung aus Einscheibensicherheitsglas;
• Produktberührende Teile in AISI 316;
• 18" HMI Touchscreen;
• Vorprogrammierte Rezepte für schnellen Software‑Changeover;
• Schnellwechselteile für Flaschenformat;
• Durchflussmesser in Nähe jedes Füllventils;
• Wartungsfreundliche Füllventile in AISI 316;
• Elektronische Füllsteuerung;
• Automatische CIP-Reinigungsphasen.

Optionen

• Obere Abdeckung;
• Laminare Strömung für Überdruck im Arbeitsbereich;
• Steriles Luftgebläse aus dem Ventilkörper während des Füllens;
• Automatische Platzierflaschen.

Technische Daten

• Modell / Serie: HEVFe
• Flaschenkapazität: 0,2 – 12 L (HC-Version)
• Produktionsgeschwindigkeit: 1.000 – 55.000 bph (produktabhängig)
• Füllventile: 9 – 96
• Fülltechnologie: elektronisch volumetrisch (EVF) oder massenbasiert (EMF, Coriolis)
• Produktberührende Materialien: AISI 316
• Flaschenführung: Neck handling (kein Ventil‑Flaschen‑Kontakt)
• Bedienpanel: 18" HMI
• Reinigung: automatische CIP‑Zyklen
