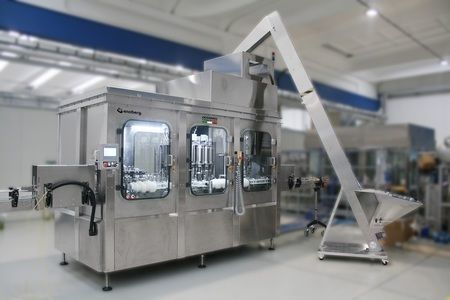

Füllsystem mit Massendurchflussmesser HEMF

automatischfür PET-FlaschenÖl

Übersicht
Die HEVFe-Serie (HYPER CLEAN) umfasst volumetrische elektronische Abfüllmaschinen für PET-Flaschen, ausgelegt für hygienischen Betrieb, geringen Wartungsaufwand und flexible Verarbeitung flacher Produkte über ein breites Produktionsspektrum. Maschinen unterstützen volumetrische elektronische Abfüllung (magnetische Durchflussmesser) für leitfähige Flüssigkeiten und Coriolis-Massenmesser für nicht-leitfähige Produkte.

Hauptmerkmale

• Hochpräzise Durchfluss- oder Massenmesser pro Füllventil
• Vereinfachtes Füllventil mit reduziertem Dichtungsumfang; zweistufige Füllsteuerung (langsam + schnell)
• Kein Ventil-zu-Flasche-Kontakt während der Befüllung zur Minimierung von Kontaminationsrisiken
• Austauschbare Ventilenden für verschiedene Produkttypen
• Konzeption zur einfachen Wartung und Reduzierung von Stillstandzeiten

Basisversion – Hauptausstattung und Merkmale

• 18" HMI Touchscreen mit vorprogrammierten Rezepten
• Formatparameter über HMI einstellbar
• Werkzeugloser Schnellwechsel der Flaschenführungs-Teile
• Manuelle Dummy-Flaschen für vollständige Reinigung/Sanitisierung der produktberührenden Teile (automatische Dummy-Flaschen optional)
• Produktpumpe zur Aufrechterhaltung konstanten Drucks während des Füllens
• Kompakter Rahmen zur Platz- und Transportkosteneinsparung

Verfügbare Konfigurationen
Nur Füller, Reiniger/Füller/Verschließer, Füller/Verschließer oder ECOBLOC®-Version mit ENOBERG Füller-Verschließer-Block kombiniert mit Streckblasformer; verschiedene Maschinengrößen je nach Produktionsanforderung.

Produktionsbereich (Beispiele)
PRODUKT - GESCHWINDIGKEIT (bph) - REFERENZ
Stilles Wasser - 1.000 – 55.000 - 0,5 L
Essig - 1.000 – 46.000 - 1 L
Saft - 1.000 – 50.000 - 0,5 L
Reinigungsmittel - 1.000 – 48.000 - 0,75 L

Weitere Daten
Flaschenkapazität: 0,2 ÷ 12 L (HC)
Produktionsgeschwindigkeit: 1.000 ÷ 55.000 bph
Füllventile: 9 ÷ 96
Verwendbare Verschlüsse: Plastikschraubverschluss, Druckverschluss
Verarbeitbarer Flaschendurchmesser: 44 ÷ 125 mm (215 mm HC-Version)
Verarbeitbare Flaschenhöhe: 160 ÷ 340 mm
Flaschenhandhabung: Neck handling
Bedienpanel: 18" HMI Touchscreen

Ablauf (Prozessschritte)

• 1 - ZUFÜHRFÖRDERER: PET-Flaschen werden über Luftförderer in die Maschine geleitet; Zufluss durch pneumatisches Tor geregelt.
• 2 - FLASCHENÜBERGABE: EINLASSEITE → REINIGER: Sternrad übergibt Flaschen am Hals zum Reinigungs-Karussell.
• 3 - REINIGER: Flasche wird mechanisch durch Nocken invertiert; Düse gibt Wasser oder Luft ab; jede Reinigungs-Turret hat "no bottle-no spray"-Sensor.
• 4 - FLASCHENÜBERGABE: REINIGER → FÜLLER: Sternrad führt Flaschen zum Füllkarussell.
• 5 - FÜLLER: Greifer hält Flaschenhals unter Ventil; kein Ventil-Flaschen-Kontakt; Füllung volumetrisch elektronisch (magnetische Durchflussmesser) für leitfähige Produkte oder Coriolis-Massenmesser für nicht-leitfähige Produkte; Impuls-/Messsteuerung schließt Ventil bei Sollmenge; jede Turret mit "no bottle-no fill".
• 6 - FLASCHENÜBERGABE: FÜLLER → VERSCHLIESSER: Sternrad übergibt Flaschen zum Verschließer.
• 7 - VERSCHLIESSER: Verschlüsse werden von Pick-and-Place-Sternrad zugeführt und von rotierenden oder Druck-Köpfchen aufgebracht; jedes Turret hat "no bottle-no cap" Schutz.
• 8 - AUSFÖRDERER: Gefüllte und verschlossene Flaschen werden über Luftförderer mit automatischer Höhenanpassung abgeführt.

Technische Daten

• Modell / Serie: HEVFe (HYPER CLEAN)
• Flaschenkapazität: 0,2 ÷ 12 L (HC)
• Produktionsgeschwindigkeit: 1.000 ÷ 55.000 bph
• Füllventile: 9 ÷ 96
• Ventiltechnologie: Elektronisch volumetrisch mit magnetischen Durchflussmessern (leitfähig) oder Coriolis-Massenmessern (nicht-leitfähig)
• Produktberührende Materialien: AISI 316
• Bedieneroberfläche: 18" HMI

Vorteile

• Modulare, anpassbare Struktur
• Kompaktes Füllmodul für einfachen Zugang und Wartung
• Reduzierte Betriebs- und Wartungskosten
• Minimiertes Kontaminationsrisiko und hohes Hygieneniveau
• Hohe Füllgenauigkeit und Reproduzierbarkeit

Standardzubehör

• Verklebung aus Sicherheitsglas
• Produktberührende Teile in AISI 316
• 18" HMI Touchscreen
• Vorprogrammierte Rezepte für schnellen Softwarewechsel
• Schnellwechsel-Teile für Flaschen
• Durchflussmesser in Nähe jedes Füllventils
• Wartungsfreundliches Füllventil in AISI 316
• Elektronische Füllsteuerung
• Automatische Reinigungsphasen (CIP)

Optionen (auf Anfrage)

• Obere Abdeckung
• Laminare Strömung zur Erzeugung von Überdruck und Reduzierung von Mikro-Kontamination
• Steriles Luftblasen aus dem Ventilkörper während des Füllens
• Automatische Positionierung von Dummy-Flaschen

Technische Spezifikationen

• Modell / Serie: HEVFe (HYPER CLEAN)
• Fülltechnologie: EVF (elektronisch volumetrisch) oder EMF (elektronisch massisch) mit Coriolis-Messern
• Flaschenkapazität: 0,2 ÷ 12 L (HC)
• Produktionsbereich: 1.000 ÷ 55.000 bph
• Füllventile: 9–96 konfigurierbar
• Verarbeitbarer Durchmesser: 44 ÷ 125 mm (215 mm HC)
• Verarbeitbare Höhe: 160 ÷ 340 mm
• Materialien: Produktkontaktteile AISI 316
