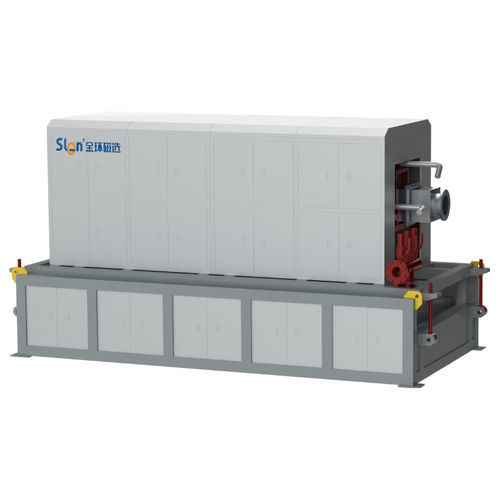

Abscheider für Eisenmetall WCT series

PermanentmagnetProzessfür Erz

Produktübersicht:
Interner permanenter Magnetabscheider WCT, konzipiert für Voraufbereitung und Eisenaustrag in der Mineralaufbereitung. Geeignet zur Trennung magnetischer Minerale aus Misch-Erzen und zur Entfernung eisenhaltiger Verunreinigungen aus nichtmetallischen Mineralien.

Anwendungsbereiche:

• Vorselektion von Vanadium‑Titan‑Magnetit und gemischten Eisenerzen
• Konzentration von Strand‑ und Quarzsand sowie grobkörnigen Mineralsanden
• Eisenentfernung aus Quarz, Feldspat, Kaolin und ähnlichen nichtmetallischen Mineralien

Hauptmerkmale:

• Permanentsystem mit magnetischer Matrix für hohe Feldstärke und Tiefe bei effizienter Trennung
• Anpassungsfähig an breite Korngrößenbereiche und wenig anfällig für Verstopfungen
• Konzentratqualität einstellbar über Zylinderdrehzahl und Waschwasserzufuhr
• Niedriger Energie‑ und Wasserbedarf zur Senkung der Betriebskosten
• Kompakte Bauweise, stabiler Betrieb, geringe Geräuschentwicklung und einfache Wartung

Funktionsprinzip:
Das Fördergut gelangt in den Zuführtrichter und wird in den Trennzylinder eingetragen. Ein feststehendes Magnetsystem erzeugt ein ungleichmäßiges Feld im Trennbereich. Magnetische Partikel werden an die Innenwand oder in die magnetische Matrix gezogen und drehen sich mit dem Zylinder. Erreichen sie die obere, nichtmagnetische Zone, werden sie durch Schwerkraft und Waschwasser in die Konzentratrinne entladen und in der Konzentratkiste gesammelt. Nichtmagnetische Stoffe fließen in die Rückstandskiste, so wird eine kontinuierliche Trennung erreicht.

Technische Daten:

• Allgemeine Parameter: Beschickungsdichte 10–40 %; Arbeitswinkel 0–22°; Beschickungsgröße 0–15 mm; magnetische Flussdichte 0,2–0,8 T
• WCT-1030 — Zylinderdurchmesser: 1000 mm; Breite: 3000 mm; Drehzahl: 5–20 r/min; Durchsatz: 5–100 t/h; Leistung: 18,5 kW; Gewicht: 13 t
• WCT-1036 — Zylinderdurchmesser: 1000 mm; Breite: 3600 mm; Drehzahl: 5–20 r/min; Durchsatz: 60–120 t/h; Leistung: 18,5 kW; Gewicht: 15 t
• WCT-1040 — Zylinderdurchmesser: 1000 mm; Breite: 4000 mm; Drehzahl: 5–20 r/min; Durchsatz: 70–130 t/h; Leistung: 18,5 kW; Gewicht: 17 t
• WCT-1230 — Zylinderdurchmesser: 1200 mm; Breite: 3000 mm; Drehzahl: 5–20 r/min; Durchsatz: 70–120 t/h; Leistung: 22 kW; Gewicht: 15 t
• WCT-1236 — Zylinderdurchmesser: 1200 mm; Breite: 3600 mm; Drehzahl: 5–20 r/min; Durchsatz: 90–140 t/h; Leistung: 22 kW; Gewicht: 17 t
• WCT-1240 — Zylinderdurchmesser: 1200 mm; Breite: 4000 mm; Drehzahl: 5–20 r/min; Durchsatz: 100–150 t/h; Leistung: 22 kW; Gewicht: 19 t
• WCT-1430 — Zylinderdurchmesser: 1400 mm; Breite: 3000 mm; Drehzahl: 5–20 r/min; Durchsatz: 90–160 t/h; Leistung: 22 kW; Gewicht: 20 t
• WCT-1436 — Zylinderdurchmesser: 1400 mm; Breite: 3600 mm; Drehzahl: 5–20 r/min; Durchsatz: 100–170 t/h; Leistung: 22 kW; Gewicht: 22 t
• WCT-1440 — Zylinderdurchmesser: 1400 mm; Breite: 4000 mm; Drehzahl: 5–20 r/min; Durchsatz: 110–180 t/h; Leistung: 22 kW; Gewicht: 24 t
• WCT-1630 — Zylinderdurchmesser: 1600 mm; Breite: 3000 mm; Drehzahl: 5–20 r/min; Durchsatz: 120–170 t/h; Leistung: 30 kW; Gewicht: 22 t
• WCT-1636 — Zylinderdurchmesser: 1600 mm; Breite: 3600 mm; Drehzahl: 5–20 r/min; Durchsatz: 130–190 t/h; Leistung: 30 kW; Gewicht: 24 t
• WCT-1640 — Zylinderdurchmesser: 1600 mm; Breite: 4000 mm; Drehzahl: 5–20 r/min; Durchsatz: 140–200 t/h; Leistung: 30 kW; Gewicht: 26 t
