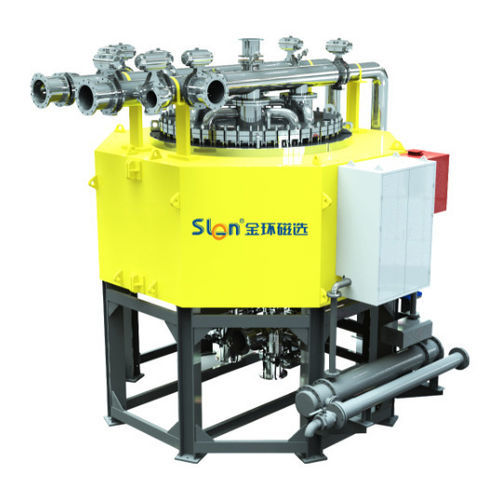

Magnet-Filteraggregat SJ series

für Schleifmittelselbstreinigendautomatisch

Produktbeschreibung:
Der SJ energiesparende Hochextraktions-Magnetfilter (HEMF) ist für die Eisenentfernung und Reinigung feinkörniger nichtmetallischer Mineralien ausgelegt. Er eignet sich für Feldspat, Quarzsand, Kaolin, Nephelin, Flussspat, Kyanit und Sillimanit. In Kombination mit SLon VPHGMS ermöglicht er die Herstellung hochwertiger nichtmetallischer Konzentrate.

Produkteigenschaften:

• Hochkonzentrierte Magnetspule erreicht Energieeinsparungen von mehr als 35 %;
• Hochleitfähiger magnetischer Joch erhöht die Trennfläche des magnetischen Mediums um über 30 %, wodurch Kapazität und Effizienz gesteigert werden;
• Stufenlos einstellbare magnetische Feldstärke bis zu 1,85 T;
• Vollautomatisches PLC-Steuerungssystem; Reinigung der Magnetmatrix ohne Demontage möglich;
• Ableitung und Reinigung durch kombiniertes Hochdruck-Wasser- und Luftspülen zur Vermeidung von Matrixverstopfungen;
• Geeignet für feinkörnige Einspeisungen: 40–400 mesh; Einspeisedichte 10–30 %.

Funktionsweise und Reinigungsablauf:
Der HEMF besteht aus Hochdruck-Wasserspüleinrichtung, Rahmen, energiesparender Spule, hochleitfähigem magnetischen Joch, hochkonzentrierter Magnetmatrix, Hochdruck-Luftspüleinrichtung und Doppelumlauf-Wärmetauscher. Gleichstrom in der Spule erzeugt ein induziertes Hochgradienten-Magnetfeld an der Matrixoberfläche. Die Aufgabepappe wird von einer frequenzgeregelten Pumpe von unten in das untere Joch geführt und durch die Matrix geleitet: magnetische Partikel haften an der Matrixoberfläche, nichtmagnetische Partikel passieren die Matrix und treten als Konzentrat aus. Nach der Trennung wird die Restaufschlämmung durch Ventilsequenz zum Aufgabebecken zurückgeführt. Die auf der Matrix gehaltenen magnetischen Partikel werden durch kombiniertes Hochdruck-Wasser- und Luftspülen vollständig abgewaschen. Der Doppelumlauf-Wärmetauscher stabilisiert die Spulentemperatur während des Betriebs.

Technische Parameter:

• Modell 500 (SJ-500J / SJ-500CJ): Kavitätsdurchmesser 500 mm; Korngröße 40–400 mesh; Einspeisedichte 10–30 %; Aufschlämmungsdurchsatz 10–20 m3/h; Erz-Durchsatz 0,9–4,5 t/h; Hintergrundfeld 0–1,6 / 0–1,7 T; Pumpenleistung 7,5 kW; Spülwasser 20–25 m3/h; Wasserdruck 0,8 MPa; max. Bauteilgewicht 8 t.
• Modell 750 (SJ-750J / SJ-750CJ): Durchmesser 750 mm; Aufschlämmungsdurchsatz 15–45 m3/h; Erz-Durchsatz 2–10 t/h; Pumpenleistung 11 kW; Spülwasser 20–30 m3/h; max. Gewicht 10 t. Feld 0–1,6 / 0–1,7 T; Korngröße und Dichte wie oben.
• Modell 1000 (SJ-1000J / SJ-1000CJ): Durchmesser 1000 mm; Aufschlämmungsdurchsatz 45–70 m3/h; Erz-Durchsatz 3,5–18 t/h; Pumpenleistung 15 kW; Spülwasser 35–45 m3/h; max. Gewicht 8 t. Feld 0–1,6 / 0–1,7 T.
• Modell 1250 (SJ-1250J / SJ-1250CJ): Durchmesser 1250 mm; Aufschlämmungsdurchsatz 50–100 m3/h; Erz-Durchsatz 5,5–28 t/h; Pumpenleistung 18,5 kW; Spülwasser 60–70 m3/h; max. Gewicht 10 t. Feld 0–1,6 / 0–1,7 T.
• Modell 1500 (SJ-1500J / SJ-1500CJ): Durchmesser 1500 mm; Aufschlämmungsdurchsatz 75–150 m3/h; Erz-Durchsatz 8–42 t/h; Pumpenleistung 30 kW; Spülwasser 90–110 m3/h; max. Gewicht 10 t. Feld 0–1,6 / 0–1,7 T.
• Modell 2000 (SJ-2000J / SJ-2000CJ): Durchmesser 2000 mm; Aufschlämmungsdurchsatz 120–300 m3/h; Erz-Durchsatz 14–72 t/h; Pumpenleistung 30 kW; Spülwasser 90–110 m3/h; max. Gewicht 15 t. Feld 0–1,6 / 0–1,7 T.
• Modell 2500 (SJ-2500J / SJ-2500CJ): Durchmesser 2500 mm; Aufschlämmungsdurchsatz 250–500 m3/h; Erz-Durchsatz 22–113 t/h; Pumpenleistung 55 kW; Spülwasser 140–160 m3/h; max. Gewicht 15 t. Feld 0–1,6 / 0–1,7 T.

Geeignete Materialien:

• Feldspat
• Quarzsand
• Kaolin
• Nephelin
• Flussspat
• Kyanit
• Sillimanit
• Andere feinkörnige nichtmetallische Mineralien
