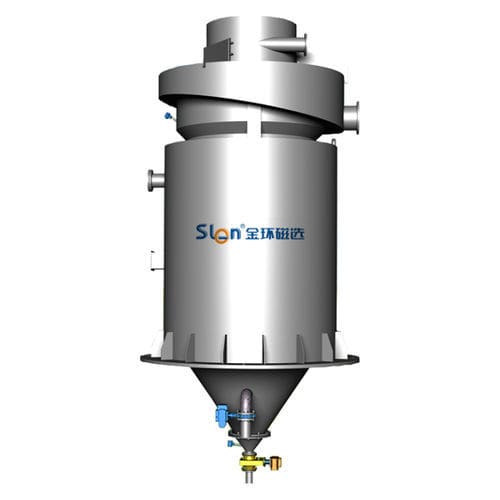

Metallabscheider CH-SWCXJ series

MagnetProzessfür Erz

Produktbeschreibung
Die automatische magnetische Elutriationssäule der Baureihe CH-SWCXJ ist für die Trennung von Magnetit ausgelegt. Sie kann Entschlammung, Konzentration und Aufwertung gleichzeitig oder stufenweise entsprechend den Erzcharakteristika und Prozessanforderungen durchführen. Die Anlage eignet sich zur Integration mit Hochfrequenzsieben oder Zyklonen in Aufbereitungsanlagen.

Produkteigenschaften

• Entschlammung: ermöglicht nahezu vollständige Trennung von Gang und magnetischem Eisen
• Hochpräzise Trennung: löst Mineralverbände auf, um arme und reiche Fraktionen zu trennen
• Einstellbarer Betrieb: Konzentratgüte und Ausbringung lassen sich zur Prozessanpassung variieren
• Skalierbare Kapazität: Konstruktion überwindet Beschränkungen kleiner Durchsatzkapazitäten und ungleichmäßiger Beschickung
• Prozessintegration: effektive Kombination mit Hochfrequenzsieben oder Zyklonen für magnetische Mineralgewinnung
• Prozessoptimierung: kann mehrere magnetische Trenngeräte im Konzentrationsbereich ersetzen
• Wasser sparendes Design: reduzierter Wasserverbrauch durch optimierte Zirkulation
• Computer-Fernsteuerung: unterstützt automatisierte Überwachung und Regelung

Funktionsweise
Kreislaufwasser wird tangential von unten zugeführt und bildet im Trennbereich einen gleichmäßigen, aufsteigenden Spiralfluss. Das Erz wird von oben mittels Einlauf zugeführt und in den Trennbereich verteilt. In der Trennzone überlagern sich mehrere Magnetfelder: Gangpartikel und schwach magnetische Bestandteile werden vom spiralförmigen Aufwärtswasser mitgerissen und mit dem Wasser in den Überlauf zu den Tailings abgeführt. Nach Monomer-Dissoziation erfahren magnetische Eisenminerale eine größere kombinierte Abwärtskraft aus Magnetfeld und Schwerkraft als die aufwärts wirkende Wasserströmung und werden über die Konzentratleitung am Boden der Säule ausgeschieden und bilden das Konzentrat.

Technische Daten

• CH-SWCXJ1000L — Abmessung (mm): 1700×1700×4740; Spannung (V): 380/220; Leistung (kW): 6; Wasserdruck (MPa): ≥0.2; Wasserdurchfluss (m³/h): 30-60; Wasserqualität (ppm): ≤300; Zylinder (mm): 1000; Maximale Last (kg): 14200; Erzdurchsatz (t/h): 10-25; Beschickungsdichte (%): ≥30; Konzentratsdichte (%): 50-70
• CH-SWCXJ1200L — Abmessung (mm): 1760×1760×4959; Spannung (V): 380/220; Leistung (kW): 6; Wasserdruck (MPa): ≥0.2; Wasserdurchfluss (m³/h): 50-120; Wasserqualität (ppm): ≤300; Zylinder (mm): 1200; Maximale Last (kg): 18000; Erzdurchsatz (t/h): 15-30; Beschickungsdichte (%): ≥30; Konzentratsdichte (%): 50-70
• CH-SWCXJ1400L — Abmessung (mm): 2380×2380×5622; Spannung (V): 380/220; Leistung (kW): 7.5; Wasserdruck (MPa): ≥0.25; Wasserdurchfluss (m³/h): 80-140; Wasserqualität (ppm): ≤300; Zylinder (mm): 1400; Maximale Last (kg): 20000; Erzdurchsatz (t/h): 20-35; Beschickungsdichte (%): ≥30; Konzentratsdichte (%): 50-70
• CH-SWCXJ1600L — Abmessung (mm): 2634×2634×6494; Spannung (V): 380/220; Leistung (kW): 7.5; Wasserdruck (MPa): ≥0.25; Wasserdurchfluss (m³/h): 100-160; Wasserqualität (ppm): ≤300; Zylinder (mm): 1600; Maximale Last (kg): 30000; Erzdurchsatz (t/h): 25-40; Beschickungsdichte (%): ≥30; Konzentratsdichte (%): 50-70
• CH-SWCXJ1800L — Abmessung (mm): 2892×2892×7372; Spannung (V): 380/220; Leistung (kW): 7.5; Wasserdruck (MPa): ≥0.25; Wasserdurchfluss (m³/h): 120-180; Wasserqualität (ppm): ≤300; Zylinder (mm): 1800; Maximale Last (kg): 45000; Erzdurchsatz (t/h): 30-50; Beschickungsdichte (%): ≥30; Konzentratsdichte (%): 50-70
• CH-SWCXJ2000L — Abmessung (mm): 3200×3200×7621; Spannung (V): 380/220; Leistung (kW): 7.5; Wasserdruck (MPa): ≥0.25; Wasserdurchfluss (m³/h): 140-200; Wasserqualität (ppm): ≤300; Zylinder (mm): 2000; Maximale Last (kg): 65000; Erzdurchsatz (t/h): 35-60; Beschickungsdichte (%): ≥30; Konzentratsdichte (%): 50-70
• CH-SWCXJ2200L — Abmessung (mm): 3532×3532×8343; Spannung (V): 380/220; Leistung (kW): 7.5; Wasserdruck (MPa): ≥0.25; Wasserdurchfluss (m³/h): 160-240; Wasserqualität (ppm): ≤300; Zylinder (mm): 2200; Maximale Last (kg): 90000; Erzdurchsatz (t/h): 40-70; Beschickungsdichte (%): ≥30; Konzentratsdichte (%): 50-70
