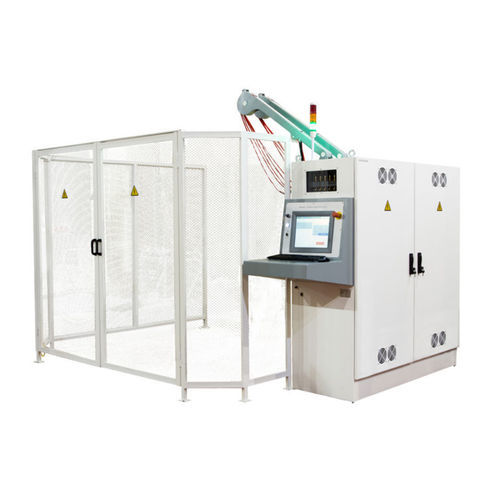

Tester für Kabel ACT 15

IsolationSpannungHochspannung

Übersicht
Siviko ACT 15 ist ein automatisiertes Kabelprüfsystem für zerstörungsfreie Widerstands- und AC-Hochspannungsprüfungen. Es automatisiert Leitungsumschaltung, Datenerfassung, Sicherheitsüberwachung und Berichtserstellung und eignet sich für die Qualitätskontrolle von Kabeln mit bis zu fünf Leitern.

Highlights

• Bereich
  • Siviko ACT 15 führt Leiterwiderstandsmessungen bis 20 kΩ, AC-Prüfspannungen bis 4 kV und Spitzenströme bis 4 A durch.
  • Akzeptiert Kabellängen bis 15 km mit Querschnitten von 0,1 bis 50 mm2.
  • Enthält 10 Messleitungen mit 5 roten und 5 schwarzen Krokoklemmen.
  • Maximale Messdauer: 15 min 59 s.
  • Führt Prüfungen nach Normen wie EN 50525, DIN VDE 0276-603, DIN VDE 0295 / IEC 60228, BS 6004/5 aus.

• Sicherheit
  • Unabhängige Hardware- und Software-Sicherheitsketten.
  • Sicherheitszaun mit automatisch verriegelnden Einheiten und Notausschaltern.
  • Automatische Erdungseinheit SIVIKO AGS sowie Überspannungs- und Kurzschlussschutz.
  • Leuchtanzeigen und intelligente Algorithmen schützen Gerät und Personal vor Fehlbedienung oder Spannungsspitzen.

• Bedienkomfort
  • Der Bediener verbindet farbcodierte Messleitungen, wählt den Kabeltyp und gibt die Länge ein; das System übernimmt Umschaltung, Messung und Berichterstellung.
  • Automatische Umschaltung zwischen Leitern, kontinuierliche Sicherheitsüberwachung und automatische Testbericht-Erstellung.
  • Zweisprachige Berichte im PDF- und CSV-Format, lokal und remote verfügbar.
  • Messleitungen hängen an Balancern, um Verschleiß durch Kabeltrommeln zu reduzieren.

• Software
  • Siviko OS und eine integrierte SPS (WAGO PFC200) führen automatisierte Tests, Umschaltung, Datenerfassung, Sicherheitssteuerung und Berichtserstellung durch.
  • Automatisierte Fehlerlokalisationsverfahren orten Kurzschlüsse und Leitungsunterbrechungen mit hoher Genauigkeit.
  • Integriertes Benutzermanagement und konfigurierbare Einstellungen; unterstützt Kupfer, Aluminium und andere Leiterarten.

Mehrwert
Siviko ACT 15 ermöglicht schnelle, sichere und zerstörungsfreie Qualitätsprüfungen von Kabeln, indem es Widerstands- und Hochspannungsprüfungen automatisiert, Sicherheitsketten durchsetzt und normbasierte Prüfberichte erzeugt, ohne den Produktionsfluss zu unterbrechen.

Warum elektrische Prüfungen durchführen?
Widerstandsmessungen prüfen Material und Querschnitt der Leiter; Hochspannungsprüfungen bewerten die Isolierqualität. Das Erkennen von Unterbrechungen oder Isolationsfehlern verhindert Kurzschlüsse, Geräteschäden und Sicherheitsrisiken in der weiteren Nutzung.

Herausforderungen
Manuelle AC-Hochspannungsprüfungen sind zeitaufwendig und erfordern spezielle Hochspannungsquellen, kalibrierte Messgeräte, manuelle Umschaltung und Dokumentation. Automatisierung reduziert Risiken, spart Zeit und verbessert die Reproduzierbarkeit.

Automatisiert
Siviko ACT 15 integriert eine AC-Hochspannungsquelle (bis 4 kV), kalibrierfähige Messmodule, SPS-gesteuerte Umschaltung, Datenerfassung, Sicherheitsüberwachung und Berichtsdruck. Prüfparameter aus geltenden Normen können im System hinterlegt werden.

Technische Merkmale / Spezifikationen

• Modell: ACT 15
• Prüfobjekte: Kabel mit bis zu 5 Leitern, mit oder ohne Schirm (konfigurierbar)
• Prüfspannung: 1 … 4 kV (bei Versorgung 230/400 V) — konfigurierbar
• Kabellängenbereich: 0,1 … 15 km — konfigurierbar
• Aktiver Widerstandsbereich: 0 … 20 kΩ — konfigurierbar
• Lokalisierung: Erkennung und Lokalisierung von Kurzschlüssen und Leitungsunterbrechungen
• Maximale Messdauer: 15 min 59 s
• Messleitungen: 10 Leitungen (5 rot, 5 schwarz); Leitungen an Balancern aufgehängt
• Leistung Ausgang Spannungsquelle: 15 000 VA (konfigurierbar)
• Frequenz Spannungsquelle: 50 Hz
• Eingangsspannung Spannungsquelle: 400 V (konfigurierbar)
• Eingangsstrom Spannungsquelle: 0 … 2 A (konfigurierbar)
• Ausgangsspannung Spannungsquelle: 0 … 4000 V (konfigurierbar)
• Ausgangsstrom Spannungsquelle: 0 … 3,75 A (konfigurierbar)
• Eingangsschutz: Überspannungsschutz
• Ausgangsschutz: Kurzschlussschutz
• Widerstandsmessung: 0 … 20 kΩ, Unsicherheit ±0,25% (temperaturkompensiert)
• Spannungsmessung: 0 … 4 kV, Unsicherheit ±1,12%
• Strommessung: 0 … 5 A, Unsicherheit ±1%
• SPS: WAGO PFC200 (ARM A8); 48 digitale Eingänge (24 V), 2 analoge Eingänge 12 bit (RTD), 2 PQM-Module; 48 digitale Ausgänge (24 V / 0,5 A); RS485 (Modbus-RTU), Ethernet (Modbus-TCP), OPC UA
• Industrie-Panel-PC: 15" XGA TFT LCD, IP65-Front, 5-Draht resistiver Touch
• Mechanische Daten: Gewicht 570 kg; Sicherheitszaun 120 kg; Abmessungen 217,5 × 61,5 × 180 cm (b × t × h)
• Abmessungen Sicherheitszaun: 270 × 250 × 200 cm (b × t × h) — konfigurierbar
• Stromversorgung: 230/400 VAC, 50 Hz, 22 500 VA
• Umgebung: Schutzart IP 51H; Betriebstemperatur 10 … +50 °C; Lagerung 0 … +70 °C; relative Luftfeuchtigkeit 10 … 90% (ohne Kondensation)
• Software: Siviko OS (Linux); optional webbasierte PC-Software; Industry 4.0-Unterstützung
• Berichte: zweisprachige Testberichte automatisch in PDF und CSV generiert, lokal und remote verfügbar
