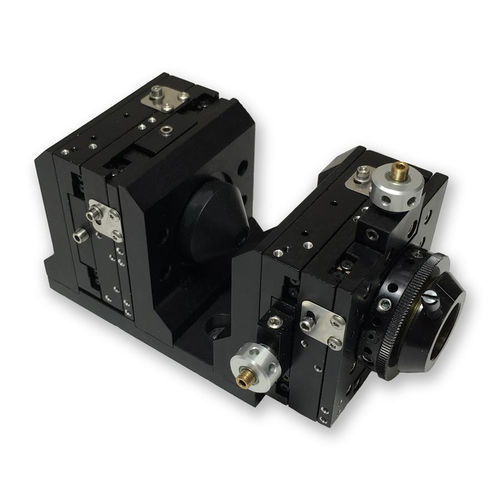

Lichtleiterkoppler SM-CFTx

kompaktMonomode

Der SM-CFTx ist ein kompakter Einmoden-Faserkoppler, der für die Kompatibilität mit CFC-verbundenen Faserfuttern ausgelegt ist. Er verwendet vibrationsresistente OTX.5-Serien-Mehrachsen-Optikpositionierer, die einem 3G-Schock ohne Bewegung standhalten können und so Stabilität in anspruchsvollen Umgebungen gewährleisten. Das Gerät verfügt über 100 TPI Sechskant-Einstellschrauben für präzise submikronische Übersetzung und einen einzigartigen Y-Achsen-Knopf mit einem Fangschaubendesign, um ein Abdriften durch Überlastung zu verhindern. Nicht beeinflussende Achsensperren sind für zusätzliche Stabilität nach der Ausrichtung enthalten. Der SM-CFTx ist mit einer asphärischen Koppellinse für beugungsbegrenzte Leistung, nicht rotierender Fokuseinstellung und gekreuzter Rollenbauweise für erhöhte Haltbarkeit ausgestattet.

Produkteigenschaften

• 100-Pitch-Einstellschrauben
• Kompatibel mit CFC-Serienfuttern
• Asphärische Koppellinse für beugungsbegrenzte Leistung
• Achsensperren
• Nicht rotierende Fokuseinstellung
• Gekreuzte Rollenbauweise

Leistungsspezifikationen

• Verfahrweg:
  • X- und Y-Achsen: 0,125 Zoll (3 mm)
  • Z-Achse: 0,250 Zoll (6 mm)
• Minimale kontrollierbare Bewegung:
  • X-, Y- und Z-Achsen: submikronisch (basierend auf 1° Drehung der Einstellschraube)

Technische Spezifikationen

• Produkttyp: Einmoden-Faserkoppler
• Kompatibel mit: CFC-verbundenen Faserfuttern
• Einstellschrauben: 100 TPI Sechskant
• Achsensperren: Ja
• Fokuseinstellung: Nicht rotierend
• Bauweise: Gekreuzte Rollen
• Verfahrbereich: X/Y: 0,125 Zoll (3 mm), Z: 0,250 Zoll (6 mm)
• Minimale kontrollierbare Bewegung: Submikronisch
• Vibrationsbeständigkeit: Hält einem 3G-Schock stand
