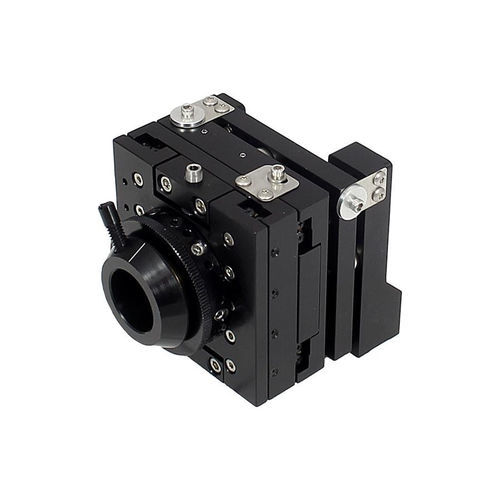

Z-Positioniertisch CFTX

motorisiert3-AchsPräzision

Das robuste Design der Faserübersetzer der CFTx-Serie macht sie ideal für kritische Anwendungen in schwierigen Umgebungen und zur Aufrechterhaltung der Ausrichtung während des Versands. Basierend auf den OTX-Linsenpositionierern können diese Faserübersetzer einen 4G-Schock aushalten, ohne sich mehr als 5 Mikrometer zu bewegen, wenn die Achsen verriegelt sind. 100 TPI-Präzisionsschrauben werden für die präzise Positionierung verwendet, mit Sechskantverstellern, um versehentliche Fehlausrichtungen zu verhindern. Die Z-Achsen-Einstellung verfügt über ein Innengewinde mit 80 Gängen für präzises Fokussieren.

Produkteigenschaften

• 100-Gang-Einstellschrauben
• Kompatibel mit Faserfuttern der CFC-Serie

Leistungsspezifikationen

• X- und Y-Verfahrweg: 0,125 Zoll (3 mm)
• Z-Verfahrweg: 0,18 Zoll (4,5 mm)
• Neigung und Gieren: 5°

Merkmale / Technische Spezifikationen

• Robustes Design für kritische und schwierige Umgebungen
• Hält die Ausrichtung während des Versands aufrecht
• Basierend auf OTX-Linsenpositionierern
• Hält einem 4G-Schock mit weniger als 5 Mikrometer Bewegung stand (Achsen verriegelt)
• 100 TPI-Präzisionsschrauben für die Positionierung
• Sechskantversteller zur Vermeidung versehentlicher Fehlausrichtungen
• Innengewinde mit 80 Gängen für die Fokussierung der Z-Achse
• Kompatibel mit Faserfuttern der CFC-Serie
