XY-Positioniertisch BFT

XYZmotorisiert3-Achs

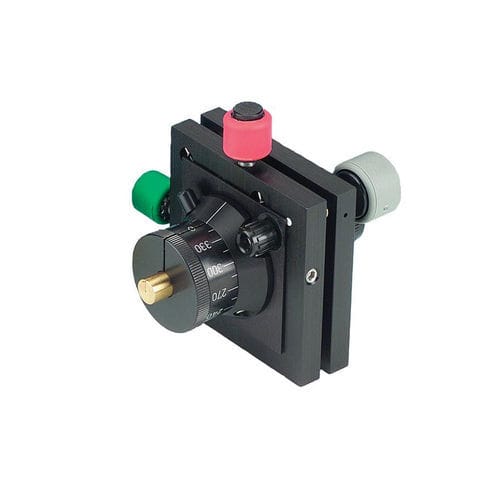

Der Positionierer der BFT-Serie ist ein Übersetzer für nackte Fasern, der für präzise Positionierung in faseroptischen Anwendungen entwickelt wurde. Er ist kompatibel mit den Faserfuttern der BFC-Serie und unterstützt sowohl polarisierende als auch nicht-polarisierende Anwendungen. Der Positionierer verfügt über 80TPI-Justierschrauben für eine feine Steuerung entlang der X-, Y- und Z-Achsen und ist mit SoftTouch-farbkodierten Knopfdeckeln an den X- und Y-Achsen ausgestattet, um eine einfache Identifizierung in schwach beleuchteten Umgebungen zu ermöglichen.

Produkteigenschaften

• 80-Gewindesteigung-Justierschrauben
• Stangenmontage
• Verriegelbare XY-Achse

Leistungsspezifikationen

• Verfahrweg pro Achse: 0,12 Zoll (3,1 mm)
• Minimale kontrollierbare Bewegung: 1 µm (basierend auf 1° Drehung der Justierschraube)

Optionen

• Maßeinheit (UOM): METRISCH oder IMPERIAL
• Verstellachsen: X-Y-Z, X-Y-Z Neigung/Schwenk, X-Y-Z Neigung/Schwenk Polarisierend, X-Y-Z Polarisierend

Merkmale / Technische Spezifikationen

• Kompatibel mit BFC-Faserfuttern
• 80TPI-Justierschrauben für X-, Y-, Z-Achsen
• SoftTouch-farbkodierte Knopfdeckel für X- und Y-Achsen
• Stangenmontagefähigkeit
• Verriegelbare XY-Achse
• Verfahrweg pro Achse: 0,12 Zoll (3,1 mm)
• Minimale kontrollierbare Bewegung: 1 µm
• Mehrere Verstelloptionen: X-Y-Z, X-Y-Z Neigung/Schwenk, X-Y-Z Neigung/Schwenk Polarisierend, X-Y-Z Polarisierend
