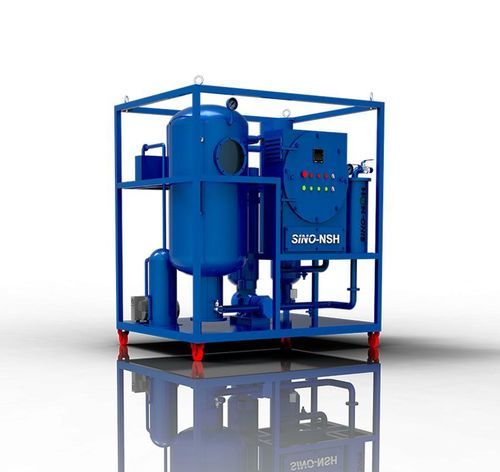

Aufreinigungsanlage für Öl NSH-TF-E series

für Industrieanwendungen

Produktübersicht
NSH-TF-E ist eine explosionsgeschützte Vakuum-Aufbereitungsanlage für Turbinenöle, entwickelt für entzündliche und brennbare Arbeitsbedingungen in Kraftwerken und industriellen Schmierungssystemen.

• Explosionsgeschützte Konstruktion für Gefahrenbereiche.
• Vakuumentwässerungs- und Entgasungseinheit für Turbinen-, Hydraulik- und Kühlmittelöle.
• Individuelle Konfigurationen und Modellvarianten sind verfügbar.

Spezifikationen

• Hauptfunktion: Filtration, Entwässerung und Entgasung von Turbinenöl.
• Effiziente Abtrennung großer Mengen freien und gelösten Wassers.
• Automatisches Rückspülfiltersystem kombiniert mit feinmechanischer Nachfilterung.
• Anwendbar für Schmierstoffe mit Dampf, Emulsionen, Schlamm, dielektrischen Verunreinigungen und Kolloiden.
• Verbessert die Öleigenschaften und verlängert Wartungsintervalle von geschmierten Anlagen.

Merkmale

• Schnelle Demulgierung und effektive Entfernung löslicher/gelöster Wasseranteile durch einen speziellen Demulgator/Wasserabscheider.
• Zweistufige Partikelentfernung: automatisches Rückspülen für Grobpartikel und Feinfilter für Feinstpartikel.
• Hohe Automatisierung für Online-Betrieb: kompakte Bauweise, stabile Regelung und Infrarot-Füllstandsschalter für automatischen Betrieb.

Maschinenspezifikation
Item | Einheit | TF-20 | TF-30 | TF-50 | TF-75 | TF-100 | TF-150 | TF-200 | TF-300
Durchsatz | L/H | 1200 | 1800 | 3000 | 4500 | 6000 | 9000 | 12000 | 18000
Vakuumbereich | MPa | -0.06 ~ -0.096 (ca.)
Arbeitsdruck | MPa | ≤ 0.3
Wassergehalt | PPM | ≤ 100
Partikelgröße | µm | ≤ 5
Reinheit | NAS | ≤ 6
Temperaturbereich | °C | 40–80
Demulgierwert | Min | ≤ 15
Spannungsversorgung | V | Vollständig anpassbar (typ. 380 VAC / 3-phasig / 50 Hz)
Betriebsgeräusch | dB | ≤ 70 (einige ≤ 75)
Heizleistung | kW | 15 | 24 | 32 | 40 | 48 | 72 | 96 | 120
Gesamtleistung | kW | 18 | 27 | 32 | 40 | 53 | 78 | 103 | 129
Ein-/Ausgangsdurchmesser | mm | 25 | 25 | 32 | 35 | 40 | 50 | 65 | 65
Netto-Gewicht | Kg | 300 | 300 | 450 | 550 | 650 | 750 | 900 | 1500
Abmessungen (L x B x H) | mm | Länge: 1300,1300,1450,1550,1650,1850,2000,2400 | Breite: 1900,900,1000,1100,1150,1250,1350,1700 | Höhe: 1460,1460,1510,1510,1560,1610,1660,1760

Öldaten nach der Aufbereitung

• Wasser: ≤ 100 PPM
• Filterfeinheit: ≤ 5 µm (oder ≤ 1 µm)
• Durchschlagfestigkeit: ≥ 75 kV
• Entgasung: ≤ 0,1%

Technische Daten

• Brand Name: Sino-NSH
• Model / Series: TF (NSH-TF-E)
• Zu behandelndes Öl: Turbinenöl (auch geeignet für Hydraulik- und Kühlöle)
• Funktionen: Entwässerung, Entgasung, Entfernung von Verunreinigungen
• Durchsatzbereich: 1.200–18.000 L/h (modellabhängig)
• Vakuumbereich: ca. -0.06 bis -0.096 MPa
• Arbeitsdruck: ≤ 0.3 MPa
• Wassergehalt nach Behandlung: ≤ 100 PPM
• Partikelgröße nach Behandlung: ≤ 5 µm
• Ölreinheit (NAS): ≤ 6
• Betriebstemperatur: 40–80 °C
• Demulgierwert: ≤ 15
• Stromversorgung: typ. 380 VAC / 3-phasig / 50 Hz (anpassbar)
• Heizleistung (je Modell): 15–120 kW
• Gesamtleistung (je Modell): 18–129 kW
• Ein-/Ausgangsdurchmesser: 25–65 mm je nach Modell
• Netto-Gewicht (je Modell): 300–1500 kg
• Lieferzeit: 10 Arbeitstage
• Lieferkapazität: 50 Sets pro Monat
