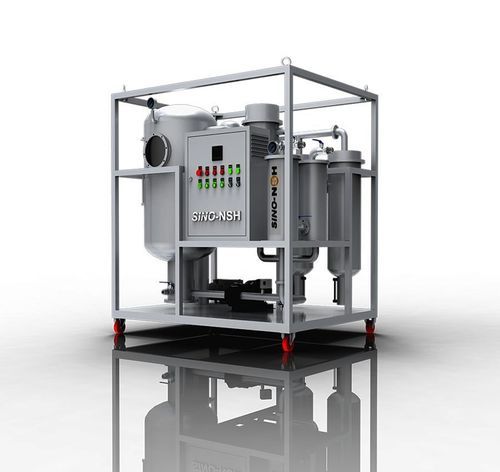

Aufreinigungsanlage für Öl NSH-TF-series

kontinuierlichfür Industrieanwendungenper Filtration

Allgemein
Die NSH-TF-Serie ist ein Vakuum-Ölaufbereiter für Turbinenöle. Sie entfernt große Mengen freien und gelösten Wassers, Gase und partikuläre Verunreinigungen. Konfigurationen und Optionen lassen sich an Anlagenanforderungen anpassen.

Zusammenfassung

• Behandeltes Öl: Turbinenöl (auch geeignet für Hydrauliköl, Kühlöl und andere Schmierstoffe mit hohem Wasser- oder Verunreinigungsanteil)
• Funktion: Entwässerung, Entgasung, Entfernung von Verunreinigungen
• Durchsatz: 1.200–18.000 L/h (modellabhängig)
• Stromversorgung: typ. 380 VAC / 3‑phasig / 50 Hz (anpassbar)

Spezifikationen
1. Kontinuierliche Filterung und Konditionierung von Turbinenöl.
2. Trennt und entfernt große Mengen freien und gelösten Wassers.
3. Automatische Rückspülfilterstufe zur Verlängerung der Filterlebensdauer und stabilen Betriebsführung.

Die TF-Serie eignet sich besonders zur Pflege von Turbinenschmiersystemen: Sie stellt die Öleigenschaften wieder her, reduziert Verunreinigungen und verlängert Wartungsintervalle.

Merkmale
1. Effektive Entfernung von löslichem und gelöstem Wasser und schnelle Entemulgierung; ausgestattet mit einem Entemulgierer/Separator zur Klärung emulgierter Öle.
2. Mehrstufige Filtration mit automatischer Rückspülung entfernt grobe und feine Partikel sowie Schlamm.
3. Hohe Automatisierung für kontinuierlichen Online-Betrieb; Infrarot-Füllstandregler und automatische Steuerung ermöglichen unbeaufsichtigten Betrieb.

Maschinenspezifikation (je Modell)
Item | Einheit | TF-20 | TF-30 | TF-50 | TF-75 | TF-100 | TF-150 | TF-200 | TF-300
Durchsatz | L/H | 1200 | 1800 | 3000 | 4500 | 6000 | 9000 | 12000 | 18000
Vakuumbereich | MPa | -0.06 ~ -0.096
Betriebsdruck | MPa | ≤ 0.3
Wasseranteil | PPM | ≤ 100
Partikelgröße | µm | ≤ 5
Reinheit | NAS | ≤ 6
Temperaturbereich | °C | 40—80
Entemulgierungswert | Min | ≤ 15
Stromversorgung | V | Vollständig anpassbar
Betriebsgeräusch | dB | ≤ 70 / ≤ 75 (modellabhängig)
Heizleistung | kW | 15 | 24 | 32 | 40 | 48 | 72 | 96 | 120
Gesamtleistung | kW | 18 | 27 | 32 | 40 | 53 | 78 | 103 | 129
Ein-/Ausgangsdurchmesser | mm | 25 | 25 | 32 | 35 | 40 | 50 | 65 | 65
Netto-Gewicht | Kg | 300 | 300 | 450 | 550 | 650 | 750 | 900 | 1500
Abmessungen (L x B x H) | mm | 1300 x 1900 x 1460 | 1300 x 900 x 1460 | 1450 x 1000 x 1510 | 1550 x 1100 x 1510 | 1650 x 1150 x 1560 | 1850 x 1250 x 1610 | 2000 x 1350 x 1660 | 2400 x 1700 x 1760

Öldaten nach Reinigung
Durchschlagfestigkeit (BDV) | kV | ≤ 75
Wassergehalt | ppm | ≤ 100
Gasgehalt | % | ≤ 0.1
Partikelgröße | µm | ≤ 5

Präsentationsoptionen

• Grundrahmen auf Lenkrollen
• Metallgehäuse auf Lenkrollen
• Metallgehäuse auf einachsigem Anhänger
• Grundrahmen auf zweiachsigem Anhänger
• Metallgehäuse auf zweiachsigem Anhänger
• Metallgehäuse mit Bedienraum auf zweiachsigem Anhänger

Auch genannt
Vakuum-Entwässerer; Vakuum-Reinigungssystem; Öl-Entgasung; Regeneration; Recycling

Eigenschaften

• Brand Name: Sino-NSH
• Serie / Modell: NSH-TF-Series (TF series)
• Behandeltes Öl: Turbinenöl (auch Hydraulik-, Kühl- und andere Schmierstoffe)
• Funktionen: Entwässerung, Entgasung, Entfernung von Verunreinigungen
• Durchsatzbereich: 1.200 - 18.000 L/h (modellabhängig)
• Vakuumbereich: ca. -0.06 bis -0.096 MPa
• Betriebsdruck: ≤ 0.3 MPa
• Wassergehalt nach Reinigung: ≤ 100 ppm
• Gasgehalt nach Reinigung: ≤ 0.1 %
• Partikelgröße nach Reinigung: ≤ 5 µm
• Reinheit (NAS): ≤ 6
• Temperaturbereich: 40—80 °C
• Entemulgierungswert: ≤ 15
• Heizleistung (kW) und Gesamtleistung (kW): modellabhängig (siehe Maschinenspezifikation)
• Ein-/Ausgangsdurchmesser: modellabhängig (25–65 mm)
• Netto-Gewicht: modellabhängig (300–1500 Kg)
• Abmessungen (L×W×H mm): modellabhängig (siehe Maschinenspezifikation)
• Stromversorgung: Vollständig anpassbar (typ. 380VAC / 3Phase / 50Hz)
• Lieferzeit: 10 Arbeitstage
• Lieferfähigkeit: 50 Sets pro Monat
