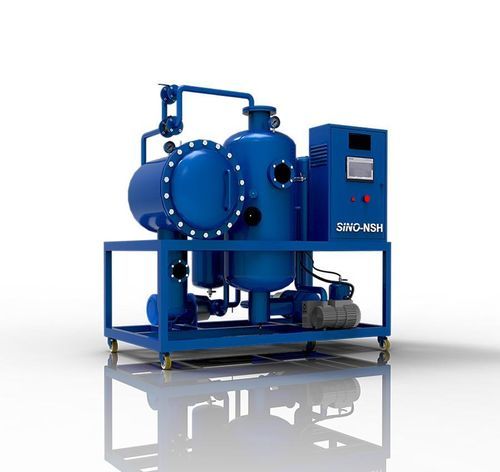

Aufreinigungsanlage für Öl NSH-TF-A series

kontinuierlichfür Industrieanwendungen

Beschreibung
Der NSH-TF-A ist ein vollautomatischer Reiniger mit Vakuumsystem, geeignet für alle Turbinenöle. Er dient zur Entfernung von Feuchtigkeit, Gasen, Partikeln und anderen Verunreinigungen. Maßgeschneiderte Lösungen sind möglich. Die Einheit verwendet einen markenbezogenen speicherprogrammierbaren Steuerung (P.L.C.), Instrumentierung, Alarme und Verriegelungen für den vollautomatischen Betrieb; manuelle Steuerung verschiedener Funktionen ist ebenfalls vorgesehen. Betriebsanzeigen zeigen den Betriebszustand wichtiger Komponenten und Alarmbedingungen an.

Anwendungen
Geeignet zur Reinigung von Turbinen-Schmieröl; auch anwendbar auf Hydrauliköl, Kühlöl und andere Schmieröle mit hohem Gehalt an Wasser, Dampf, Verunreinigungen, Schlamm, Dielektrika und Kolloiden.

Funktionen

• Effektive Entfernung von löslichem und gelöstem Wasser und schnelle Demulgierung: Die TF-Serie trennt große Mengen Wasser und entfernt Restfeuchte; ausgestattet mit einer speziell gefertigten Demulgatoreinheit (Wasserabscheider), die stark emulgiertes Öl klären kann.
• Hohe Effizienz bei der Entfernung von Verunreinigungen, Schlamm und Partikeln: automatisches Rückspül-Filtersystem zur Entfernung großer Partikel und Feinstfiltration für kleinste Partikel.
• Hohe Automatisierung, Stabilität und Online-Betrieb: kompakt, sicher und zuverlässig; ausgestattet mit einem Infrarot-Füllstand-Controller für automatische Bedienung und einfache Handhabung.

Öldaten nach der Reinigung
Wassergehalt | Einheit | ≤ 100 ppm
Sauberkeit | NAS 1638 | ≤ 6
Partikelgröße | μm | ≤ 5
Emulgierwert | min | ≤ 15

Maschinenspezifikation (ausgewählte Zeilen)
Position | Einheit | TF-20 | TF-30 | TF-50 | TF-75 | TF-100 | TF-150 | TF-200 | TF-300
Durchsatz | L/H | 1200 | 1800 | 3000 | 4500 | 6000 | 9000 | 12000 | 18000
Vakuumbereich | MPa | -0.06 ~ -0.096 (ca.) je nach Modell
Betriebsdruck | MPa | ≤ 0.3 (je nach Modell)
Wasseranteil | PPM | ≤ 100
Partikelgröße | μm | ≤ 5
Reinheit | NAS | ≤ 6
Temperaturbereich | °C | 40 - 80
Demulgierwert | min | ≤ 15
Stromversorgung | V | Vollständig anpassbar (Standardbeispiel: 380VAC / 3Phase / 50Hz oder anpassbar)
Betriebsgeräusch | dB | ≤ 70 ~ ≤ 75 (modellabhängig)
Heizleistung | kW | 15 | 24 | 32 | 40 | 48 | 72 | 96 | 120
Gesamtleistung | kW | 18 | 27 | 32 | 40 | 53 | 78 | 103 | 129
Einlass(Auslass)-Durchmesser | mm | 25 | 25 | 32 | 35 | 40 | 50 | 65 | 65
Nettogewicht | Kg | 300 | 300 | 450 | 550 | 650 | 750 | 900 | 1500
Abmessungen (L x B x H) | mm | 1300 x 900 x 1460 | 1300 x 900 x 1460 | 1450 x 1000 x 1510 | 1550 x 1100 x 1510 | 1650 x 1150 x 1560 | 1850 x 1250 x 1610 | 2000 x 1350 x 1660 | 2400 x 1700 x 1760

Präsentationen / Optionen

• Grundrahmen mit Laufrollen
• Metallische Verkleidung auf Laufrollen
• Metallische Verkleidung auf einachsigem Anhänger
• Grundrahmen auf zweiachsigem Anhänger
• Metallische Verkleidung auf zweiachsigem Anhänger
• Metallische Verkleidung und Betriebsraum auf zweiachsigem Anhänger

Technische Spezifikationen

• Modell: NSH-TF-A
• Marke: Sino-NSH
• Funktion: Entwässerung, Entgasung, Entfernung von Verunreinigungen
• Behandeltes Öl: Turbinenöl (auch anwendbar auf Hydrauliköl, Kühlöl und andere Schmieröle)
• Durchsatz: 1200 - 18000 L/H (verschiedene Varianten TF-20 bis TF-300)
• Vakuumbereich: ca. -0.06 bis -0.096 MPa
• Betriebsdruck: ≤ 0.3 MPa
• Wassergehalt nach Reinigung: ≤ 100 ppm
• Partikelgröße nach Reinigung: ≤ 5 μm
• Sauberkeit nach Reinigung: NAS ≤ 6
• Temperaturbereich (Betrieb): 40 - 80 °C
• Demulgierwert: ≤ 15 min
• Stromversorgung: z. B. 380VAC / 3Phase / 50Hz (vollständig anpassbar)
• Heizleistung (je nach Modell): 15–120 kW
• Gesamtleistung (je nach Modell): 18–129 kW
• Ein-/Auslassdurchmesser: 25–65 mm je nach Modell
• Nettogewicht: ~300–1500 Kg je nach Modell
• Lieferzeit: 10 Arbeitstage
• Lieferfähigkeit: 50 Sätze pro Monat
• Steuerung & Automatisierung: PLC-basiertes vollautomatisches Steuerungssystem mit Alarmen, Verriegelungen und manuellen Übersteuerungsoptionen
