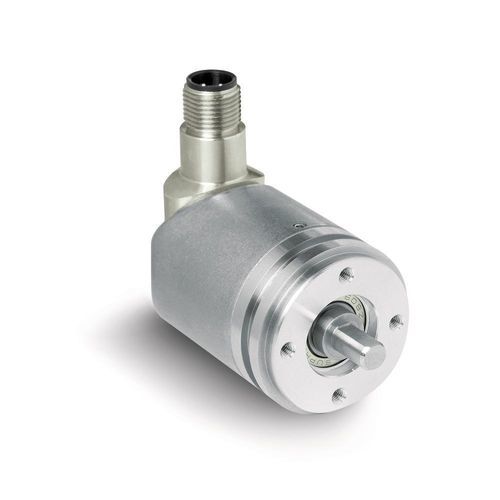

Absoluter Drehgeber WV3600MR

MagnetSingleturnFlansch

Der kleinste Sicherheits-Multiturn-Drehgeber für mobile Maschinen! Speziell für den Einsatz in mobilen Maschinen entwickelt, liefert der absolute Sicherheits-Drehgeber WV3600MR zuverlässige und präzise Messwerte selbst unter den härtesten Umweltbedingungen. Dank des innovativen Sicherheitskonzepts, zertifiziert nach SIL2, kann der WV3600MR auch in sicherheitskritischen Anwendungen bis zur Leistungsstufe d eingesetzt werden. Erhältlich als Singleturn- und Multiturn-Variante und mit einem Außendurchmesser von nur 36 mm kann er auch in Anwendungen mit extrem begrenztem Einbauraum montiert werden. - Kleinster Sicherheits-Multiturn-Drehgeber für mobile Maschinen - Singleturn- oder Multiturn-Variante verfügbar - SIL2 (IEC 61508) PLd (DIN EN ISO 13849) zertifiziert (in Vorbereitung) - E1-Zulassung durch das Kraftfahrt-Bundesamt (in Vorbereitung) - Schutzklasse bis IP6K9K - Mit PURE.MOBILE-Technologie Technische Daten Mechanische Daten - Welle: rostfreier Edelstahl - Flansch: Aluminium - Gehäuse: rostfreier Edelstahl - Drehzahl: ≤3000 min-1 (mit Schutzklassen IP67 und IP6K9K), ≤6000 min-1 (mit Schutzklasse IP65) - Trägheitsmoment: 3.5 gcm² (IP67), 4 gcm² (IP6K9K) - Anlaufmoment: ≤2 Ncm bei 20 °C - Wellenbelastung: ≤60 N radial, ≤40 N axial, ≤200 N radial/axial (mit Schutzklasse IP6K9K) Elektrische Daten - Betriebsspannung: 8 … 36 V DC (Verpolungsschutz) - Leistungsaufnahme: ≤1 W bei 36 V (ohne Last) - Parameterspeicher: 10^5 Zyklen (gilt auch für Kalibrierungsvorgänge) - Statusanzeige: 1x zweifarbige LEDs (rot/grün) (Geräte-/CAN-Status) - Belastbarkeit: ±36 V (CAN-Schnittstelle) - Schnittstelle: gemäß ISO 11898-1/2, nicht galvanisch getrennt (CANopen, CANopen Safety, SAE J1939 Safety) - Adresse: 1 … 127 (CANopen, CANopen Safety), 128 … 238 (SAE J1939 Safety) - Baudrate: 20/50/125/250/500/800 kbit/s, 1 Mbit/s (CANopen Safety) - Zykluszeit: <10 ms - Einschaltzeit: <1000 ms - Anschlussart: 1x M12-Steckverbinder (A-codiert), 5-polig, 1x Stift (Anschlusstyp E12E); offenes Kabelende, Querschnitt 0.5 mm² (Anschlusstyp E1) Systemdaten - Abtastung: magnetisch - Auflösung: 14 Bit (16384 Schritte/Umdrehung) - Messbereich: 1 Umdrehung(en) (Singleturn), 4096 Umdrehung(en) (12 Bit), 65536 Umdrehung(en) (16 Bit) Umgebungsbedingungen - Umgebungstemperatur: -40 … 85 °C - Lagertemperatur: -40 … 85 °C - Relative Luftfeuchtigkeit: 100 % (Kondensation zulässig) - Schutzkategorie: IP65 (EN 60529), IP67, IP6K9K (EN 60529, ISO 20653, mit geeigneter Montage und passendem Steckverbinder) - Salzsprühtest: Schweregrad 4 (EN 60068-2-52, installiert gemäß Montageanleitung und mit geeignetem Steckverbinder) Pinbelegung E12E - Signal: PIN - nc: 1 - +UB: 2 - GND: 3 - CAN_H: 4 - CAN_L: 5 E1 - Signal: Kabelfarbe - nc: weiß - +UB: braun - GND: grün - CAN_H: gelb - CAN_L: grau
