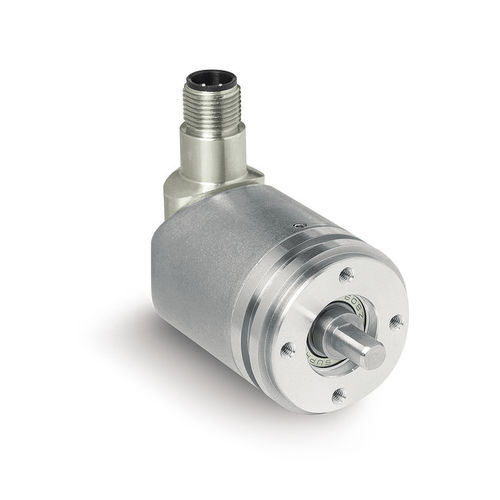

Absoluter Drehgeber WV3600M
Magnet12-Bit14-Bit

absoluter Drehgeber
absoluter Drehgeber
absoluter Drehgeber
absoluter Drehgeber
absoluter Drehgeber
absoluter Drehgeber
absoluter Drehgeber
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Typ
absolut
Technologie
Magnet
Auflösung absoluter Codierer
12-Bit, 14-Bit, 16-Bit
Ausgangssignal
SAE J1939, CANopen
Stromverbindung
M12-Steckverbinder
Versorgungsspannung
24 VDC, 15 V DC, 12 VDC, 8 V DC, 32 V DC, 36 V DC
Material
Aluminium, Edelstahl
Schutzniveau
IP67, IP65, IP69K
Weitere Eigenschaften
kompakt
Auflösung von Inkrementalgebern (Impulse/Umdrehung)

Min: 4.096 unit

Max: 65.536 unit

Flanschgröße

37 mm
(1 in)

Achsdurchmesser

33 mm
(1,3 in)

Länge

54,5 mm
(2,146 in)

Rotationsgeschwindigkeit

Min: 3.000 rpm
(18.850 rad.min-1)

Max: 6.000 rpm
(37.699 rad.min-1)

Prozesstemperatur

Min: -40 °C
(-40 °F)

Max: 85 °C
(185 °F)

Beschreibung

kompakter magnetischer Drehgeber mit Vollwelle Speziell entwickelt für den Einsatz in mobilen Maschinen liefert der absolute Drehgeber WV3600M auch unter den härtesten Umgebungseinflüssen zuverlässige und präzise Messwerte. Verfügbar als Single- und Multiturn-Variante und mit einem Außendurchmesser von lediglich 36mm ist dieser auch für Applikationen mit limitiertem Bauraum geeignet. Trotz des kompakten Designs überzeugt der WV3600M durch eine hohe Variantenvielfalt. Zudem bietet der WV3600M dank der hohen Schutzart sowie einem Salznebel getestetem Gehäuse ein Höchstmaß an Robustheit. Profil WV3600M: Schnittstelle CANopen (DS406) oder SAE J1939 extrem kompaktes Design mit ø36mm Flansch Single- oder Multiturn-Variante verfügbar E1 Zulassung durch das Kraftfahrt Bundesamt (in Vorbereitung) Schutzart bis zu IP6K9K mit PURE.MOBILE Technologie Mechanische Daten Merkmal - Technische Daten - Ergänzung Welle - Edelstahl rostfrei - Flansch - Aluminium - Gehäuse - Edelstahl rostfrei - Drehzahl - ≤6000 min-1 - bei Schutzart IP65 ≤3000 min-1 - bei Schutzart IP67 und IP6K9K Trägheitsmoment - <3.5 gcm2 - <4 gcm2 - bei Schutzart IP6K9K Anlaufdrehmoment - ≤2 Ncm bei 20 °C - Wellenbelastung - ≤60 N - radial ≤40 N - axial ≤200 N - radial, bei Schutzart IP6K9K ≤200 N - axial, bei Schutzart IP6K9K Elektrische Daten Merkmal - Technische Daten - Ergänzung Parameterspeicher - 105 Zyklen - gilt auch für Kalibriervorgänge Statusanzeige - 1x zweifarbige LED (rot/grün) - Geräte-/CAN-Status Belastbarkeit - ±36 V - CAN Schnittstelle Schnittstelle - gemäß ISO 11898-1/2, galvanisch nicht getrennt - CANopen

VIDEO

Kataloge

Für dieses Produkt ist kein Katalog verfügbar.

Alle Kataloge von SIKO GmbH anzeigen
