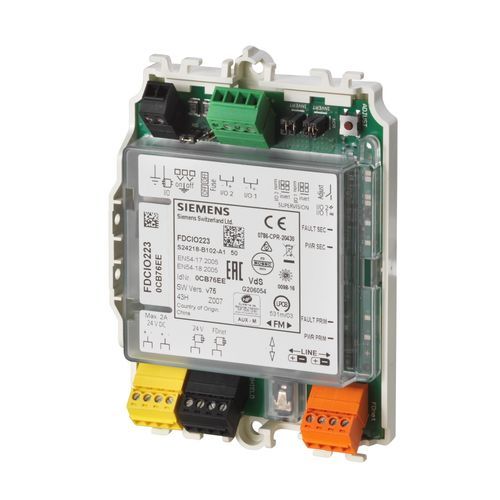

Digitales E/A-Modul FDCIO223

Ethernet2 E/Afür Überwachungssystem

Produktbeschreibung
Ein-/Ausgabebaustein (Transponder) zum Anschluss kollektiver Melderlinien (GMT/konventionell) und zur überwachten Steuerung von Peripheriegeräten. Die 2 Ein-/Ausgänge sind jeweils unabhängig parametrierbar als Melderlinie kollektiv, Kontakteingang, Steuerausgang oder als Steuerausgang mit Rückmeldeeingang. Zustandsanzeige über LEDs. Lieferung inkl. 2 Transzorb-Dioden (20 V), 8 Widerständen und 2 Montagefüßen für TS35-Tragschiene.

Funktionen

• Anschluss kollektiver GMT / konventioneller Melderlinien
• Überwachte Steuerausgänge für Rauchklappen, Alarmgeber, Türmagnete und Löschauslösevorrichtungen
• Zwei unabhängige I/O-Kanäle mit flexibler Parametrierung (Melderlinie, Kontakteingang, Steuerausgang, Rückmeldung)
• Wählbarer Überwachungszeitraum für Rückmeldung
• Zustandsanzeige mittels LEDs
• Lieferumfang: Transzorb-Dioden, Widerstände und Montagefüße für TS35

Dokumente / Zertifikate

• Typ: FDCIO223
• Artikel-Nr.: S24218-B102-A1
• Technisches Datenblatt und Installationsanleitung (Ein-/Ausgabebaustein Transponder)
• VdS Certificate - FDCIO223
• Certificate of constancy of performance - FDCIO223
• UKCA / EG-Erklärungen und Declaration of Performance
• Environmental Product Declaration - FDCIO223

Technische Daten

• Betriebstemperatur: -25…60 °C
• Lagertemperatur: -30…+65 °C
• Normen: CEA GEI I-084, EN 54-13, EN 54-17, EN 54-18
• Externe Stromversorgung: DC 18…32 V
• Betriebsspannung (Bus): FDnet / C-NET DC 12…33 V
• Relative Luftfeuchte: ≤85 % rel.
• Schutzart: IP30 (IP65 mit Zusatzgehäuse)
• Abschlusswiderstände: 3.3 kΩ/680 Ω, 2.7 kΩ/560 Ω, 3.3 kΩ
• Kabelquerschnitt: 0.2…1.5 mm² (2.5 mm²)
• Potentialfreier Kontakt: DC 24 V ± 5 % / 2 x 1 A oder 1 x 1.5 A
• Systemkompatibilität: FDnet -> FS20, AlgoRex, SIGMASYS; C-NET -> FS720
• Kommunikationsprotokoll: FDnet / C-NET
• Melderlinie: Kollektiv GMT Siemens/Cerberus, Synova konventionell/SynoLINE300, SynoLINE600 o.ä.
• Abmessungen (B x H x T): 132 x 90 x 24 mm
• Farbe: Reinweiß, RAL 9010
