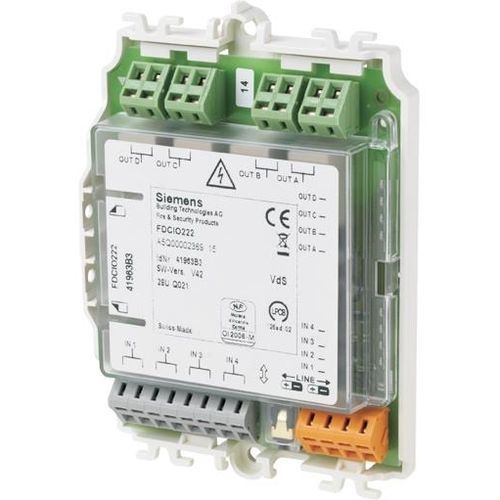

Digitales E/A-Modul FDCIO222

Feldbus4 E4 A

Produktbeschreibung
Anschlussmodul für 4 unabhängige, potentialfreie Schließ-/Öffnungskontakte zur Meldung technischer Zustände (z. B. Tür- oder Lüftungssteuerung) oder zur Alarmauslösung (z. B. Sprinkleralarm). Die Eingangsleitungen werden auf Unterbruch und Kurzschluss überwacht (Abschlusswiderstände). Die Eingänge sind über die Brandmeldezentrale unabhängig für Status- oder Alarmmeldungen konfigurierbar. Vier Ausgänge mit potentialfreien Relaiskontakten (AC 250 V / 4 A) für Brandfallsteuerungen. Zustandsanzeige mittels LED. Stromversorgung über FDnet/C-NET. Ein-/Ausgabebaustein inkl. 8 Widerständen und 2 Montagefüßen für TS35 U-Tragschiene.

Dokumente verfügbar

• Produkthandblatt
• Zertifikate (VdS, LPCB, UKCA, EG-Konformitätserklärung, Declaration of Performance)
• Umweltdeklaration und Installations-/Bedienungsanleitung

Merkmale / Technische Daten

• Typ: FDCIO222
• Artikel-Nr.: A5Q00002369
• GTIN / EAN: 4047625014889
• Betriebstemperatur: -25…60 °C
• Lagertemperatur: -30…+65 °C
• Normen: CEA GEI I-084, EN 54-17, EN 54-18
• Schutzart: IP30; IP65 mit externem Gehäuse
• Relative Luftfeuchte: ≤95 % rel.
• Betriebsspannung: DC 12…33 V
• Kabelführung / Querschnitt: 0.2…1.5 mm² (2.5 mm²)
• Systemkompatibilität: FDnet -> FS20, AlgoRex, SIGMASYS; C-NET -> FS720
• Kommunikationsprotokoll: FDnet / C-NET
• Ruhestrom: 0,6…0,75 mA
• Relaisausgang (potentialfrei): AC 250 V, 4 A, max. 1000 VA; DC 30 V, 4 A, max. 120 W
• Abmessungen (B x H x T): 130 x 90 x 20 mm
• Farbe: Reinweiß, RAL 9010
