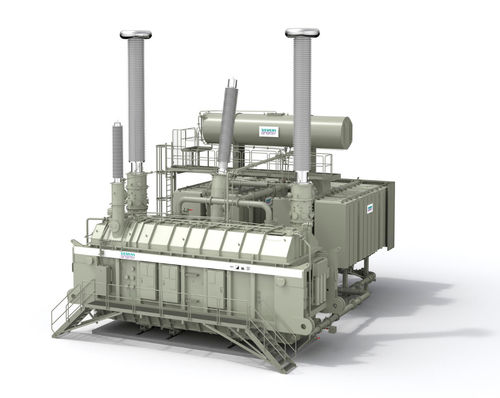

HGÜ-Transformator

Leistungölgefüllteinphasig

Überblick HGÜ-Konvertertransformatoren (High-voltage direct-current) bilden die zentrale Schnittstelle zwischen Wechselstromnetzen und HGÜ-Übertragungssystemen. Mit zunehmender Einbindung erneuerbarer Erzeugung und dem Bedarf an verlustarmer Fernübertragung ermöglichen diese Transformatoren exakte Spannungsanpassung, zuverlässige Isolierung und koordinierte Betriebsschnittstellen zu Konvertern für Onshore- und Offshore-Anwendungen.

Rolle der HGÜ-Konvertertransformatoren Sie verbinden das AC-Netz mit Konverterstationen (LCC und VSC), stellen die geforderten Spannungspegel, die dielektrische Trennung und einen stabilen Betrieb unter kombinierter AC/DC-Belastung und Oberwellen sicher.

Konstruktionsziele und Leistungsmerkmale

• Präzise Spannungsanpassung an Konverteranforderungen
• Zuverlässige AC/DC-Isolierung und dielektrische Leistung
• Betrieb unter kombinierter AC/DC-Belastung und Verzerrungen
• Optimierte Effizienz zur Minimierung von Übertragungsverlusten
• Modulare, skalierbare Bauweise für Systeme bis 1100 kV DC

Funktionsweise eines HGÜ-Transformators In einer Konverterstation arbeitet der Transformator eng mit leistungselektronischen Konvertern zusammen, um die AC/DC-Umwandlung zu ermöglichen. Vereinfachter Ablauf:

• AC-Leistung wird aus dem Netz eingespeist
• Der Transformator passt die Spannung an die Konverteranforderungen an
• Die konditionierte Leistung wird an die Konverterventile weitergegeben
• Der Konverter führt Gleichrichtung (AC→DC) oder Inversion (DC→AC) aus

Diese Abstimmung ermöglicht geregelten Leistungsfluss, effiziente Fernübertragung und stabile Netzintegration.

HGÜ Classic vs HGÜ Plus® Konvertertransformatoren kommen sowohl in netzgeführten LCC-Systemen (HGÜ Classic) als auch in spannungsgeführten VSC-Systemen (HGÜ Plus®) zum Einsatz. HGÜ Classic eignet sich für großskalige Massenübertragung, während HGÜ Plus® flexible Anwendungen wie Offshore‑Windanbindung, Multiterminal‑Topologien und dynamische Netzstabilisierung unterstützt.

Kernfunktionen

• Spannungsanpassung für Gleichrichter‑ und Inverterbetrieb
• Elektrische Trennung zwischen AC- und DC-Systemen
• Verlässliche Handhabung von UHVDC‑Leistungsniveaus
• Effizienzoptimierung zur Reduzierung der Lebenszykluskosten

Technische Herausforderungen

• Dielektrische und thermische Belastung: Isolations‑ und Kühlsysteme für kombinierte AC/DC‑Spannungen
• Mechanische Dauerfestigkeit: Konstruktionen für elektromagnetische Kräfte und Fehlerbedingungen
• Fortschrittliche Spannungsregelung: präzise Steuerung zur Netzstabilität bei Laständerungen
• Lärm‑ und Schwingungsdämpfung für Umweltkonformität
• Umweltzuverlässigkeit für raue Offshore‑ und Onshore‑Bedingungen

Fallbeispiel (Hervorhebung) Changji–Guquan HGÜ-Projekt — Lieferung eines leistungsfähigen HGÜ‑Konvertertransformators. Wichtige Daten:

• Transformatorleistung: 1.100 kV DC
• Übertragungskapazität: 12 GW
• Abmessungen: Länge 37,5 m, Höhe 14,4 m
• Gewicht: >900 Tonnen
• Wirkungsgrad: >99 % bei Nennleistung
• Ermöglicht Übertragung über 3.284 km mit minimalen Verlusten

Anwendungsbereiche

• Punkt‑zu‑Punkt HGÜ‑Übertragung für großflächigen Export erneuerbarer Energien
• HGÜ PLUS® / VSC Systeme für Multiterminal‑ und Offshore‑Integration
• Back‑to‑back Installationen zur Kopplung asynchroner Netze
• Multiterminal‑ und vermaschte HGÜ‑Netze für vernetzte Systeme
• Offshore‑Anbindungen und Seekabelübertragungen

Siemens Energy innovations Siemens Energy HGÜ‑Transformatorlösungen umfassen fortschrittliche Isolationssysteme für kombinierte AC/DC‑Belastung, präzise Spannungsregelung, hocheffiziente Konstruktionen, modulare skalierbare Bauweisen bis 1100 kV und projektspezifische Ingenieurleistungen.

Technische Merkmale / Spezifikationen

• Spannungsfähigkeit: von mehreren hundert kV bis 1100 kV DC (UHVDC)
• Beispiel Leistungsfähigkeit: bis 12 GW (Changji–Guquan)
• Beispiel Abmessungen: 37,5 m Länge, 14,4 m Höhe (Fallstudie)
• Beispiel Gewicht: >900 Tonnen (Fallstudie)
• Beispiel Wirkungsgrad: >99 % bei Nennleistung (Fallstudie)
• Konstruktionsanforderungen: Widerstand gegen kombinierte AC/DC‑Spannungen, Oberschwingungsverzerrungen und dynamische Belastungen
• Schlüsseltechnologien: fortschrittliche Isolierung, optimiertes Kern‑ und Wicklungsdesign, integrierte Überwachung und Diagnostik, modulare skalierbare Bauweise
