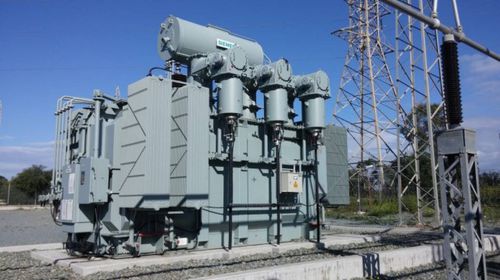

Variable Kompensations-Drosselspule

ölgefüllt

Übersicht
Kompensationsdrosseln (Shunt) und Reihendrosseln sind zentrale Komponenten für einen stabilen Wechselstromnetzbetrieb. Shunt-Drosseln übernehmen die Blindleistungs-Kompensation und die Begrenzung von Überspannungen bei geringen Lasten, während Reihendrosseln eine kontrollierte Impedanz in Übertragungsstrecken einfügen, um Ströme zu begrenzen und den Lastfluss zu beeinflussen.

Produktportfolio

• Nennleistungen: von 10 MVAr bis 300 MVAr
• Nennspannungen: von 25 kV bis 800 kV
• Produkte: feste Kompensationsdrosseln, verstellbare Kompensationsdrosseln (VSR), Reihendrosseln

Feste vs. verstellbare Kompensationsdrosseln

• Feste Kompensationsdrossel: konstante Blindleistungskompensation, geeignet für vorhersehbare Netzbedingungen
• Verstellbare Kompensationsdrossel (VSR): flexible Blindleistungskompensation mittels On-load Tap Changer (OLTC), passt sich schwankenden Lasten und dynamischen Netzanforderungen an

Vergleich feste vs. verstellbare Drosseln — Tabelle
Kriterium | Feste Kompensationsdrosseln (FSR) | Verstellbare Kompensationsdrosseln (VSR)
Blindleistungskompensation | Konstant | Dynamisch, einstellbar
Beste Anwendung | Stabile, vordefinierte Netzbedingungen | Schwankende und dynamische Netzbedingungen
Typische Anwendungen | Lange Freileitungen, stabile Übertragungssysteme | Erneuerbare Integration, kabeldominierte Netze
Netzverhalten | Vorhersehbare, konstante Lastprofile | Variable Erzeugungs- und Lastmuster
Spannungsregelung | Ein-/Ausschalten | Stufenweise, fein einstellbar
Wirkungsgrad | Hoher Wirkungsgrad | Optimierter Wirkungsgrad über variable Bedingungen
Verluste | Konstant | Verringerte Verluste unterhalb der maximalen Blindleistung
Flexibilität | Begrenzt | Hoch
Technologie | Feste Auslegung, einfache Bauweise | Tap-Changer-Technik ermöglicht Anpassung
Investition | Niedrigere Anfangskosten | Moderat höhere Anfangsinvestition, höherer betrieblicher Wert
Betrieblicher Nutzen | Bewährte, robuste Lösung | Zuverlässige Technologie, zukunftsfähig für moderne Netze

Shunt-Drosseln in modernen Energiesystemen
Shunt-Drosseln werden eingesetzt, um Überspannungen in langen Übertragungsstrecken und in kabelgeprägten Infrastrukturen zu dämpfen. Typische Installationsorte sind Netzanschlusspunkte, Umspannwerke (Sammelschienen oder Leitungsenden) und Kabelenden, insbesondere bei Leerlauf- oder Niedriglastzuständen.

Konfigurationen von Shunt-Drosseln

• Einphasen- und Dreiphasenkonfigurationen: Einphasenlösungen für spezielle sehr-hochspannungsfälle, Dreiphasen-Bauweise Standard bis ≤550 kV
• Öl-gefüllte Ausführungen: hohe Isolationsleistung, effiziente Wärmeabfuhr und lange Lebensdauer

Reihendrosseln im Portfolio
Reihendrosseln werden in Serie mit Übertragungsleitungen oder Zuleitungen geschaltet, um eine kontrollierte Impedanz einzubringen. Typische Aufgaben: Begrenzung von Kurzschlussströmen, Schutz von Netzkomponenten, Steuerung des Lastflusses und Ausgleich von Belastungen zwischen parallelen Leitungen.

Anwendungen und Einsatzfälle

• Umspannwerke: Spannungsstabilisierung und Blindleistungsmanagement an Sammelschienen und Leitungsenden
• Versorgungsnetze: Netzerweiterung, Verstärkung und Modernisierung zur Verlustreduzierung und Effizienzsteigerung
• Integration erneuerbarer Energien: Kompensation von Spannungsschwankungen durch Wind und PV, besonders bei langen HVAC-Kabelführungen und kabelgeprägten Verbindungen

Vergleich Shunt vs. Reihendrossel — Kernpunkte
Merkmal | Shunt-Drosseln | Reihendrosseln
Hauptfunktion | Blindleistungskompensation und Überspannungsschutz | Begrenzung von Kurzschlussströmen und Steuerung des Leistungsflusses
Anschlussart | Parallel geschaltet (Leitungen, Kabel, Sammelschienen) | In Serie mit Übertragungsleitungen oder Zuleitungen
Hauptanwendungen | Lange Übertragungsleitungen, Kabel, Umspannwerke, Integration erneuerbarer Energien | Begrenzung Kurzschlussstrom, Lastflusssteuerung
Zielkunden | Übertragungs- und Verteilnetzbetreiber, Projektentwickler erneuerbarer Energien | Übertragungs- und Verteilnetzbetreiber, Industrieunternehmen
Wesentliche Varianten | Feste und verstellbare Shunt-Drosseln, Ein- und Dreiphasen, öl-gefüllte Ausführungen | Leitungsdrosseln, strombegrenzende Drosseln, Glättungsdrosseln
Typische Vorteile | Spannungsstabilität, reduzierte Übertragungsverluste, verbesserte Netzqualität | Verbesserter Schutz, kontrollierte Stromwerte, erhöhte Netzstabilität
Installationsorte | Übertragungsumspannwerke, Kabelenden, Offshore-Windanschlüsse | Umspannwerke, Zuleitungen, Netzinterkonnektionen

Technische Merkmale und Leistungswerte

• Spannungs- und Leistungsverhältnisse: typischerweise 25 kV bis 800 kV und 10 MVAr bis 300 MVAr
• Kompakte, robuste Bauformen für beengte Einbausituationen
• Optionen für verlustarme und geräuscharme Ausführung
• Verstellbare Shunt-Drosseln mit erweiterbaren Regelbereichen (bis ~80%) mittels Tap-Changer-Technik
• Digitale Überwachung und Predictive Maintenance zur Erhöhung der Verfügbarkeit und Lebenszykluseffizienz

Kundennutzen

• Stabiler Netzbetrieb und verbesserte Netzqualität durch wirksame Blindleistungskompensation
• Flexibilität zur Anpassung an sich wandelnde Netzbedingungen und volatile Einspeisung aus erneuerbaren Quellen
• Engineering- und Lifecycle-Services: Beratung, Systemauslegung, Fertigung, Tests und langfristige Serviceleistungen

Technische Spezifikationen

• Spannungsbereiche: typische Abdeckung 25 kV bis 800 kV
• Leistungsbereiche: 10 MVAr bis 300 MVAr
• Produktvarianten: FSR, VSR, Reihendrosseln
• VSR-Regelung: On-load Tap Changer (OLTC) für dynamische Anpassung; Regelbereiche bis ~80%
• Konfigurationen: Einphasen (für spezielle sehr-hohe Spannungen) und Dreiphasen (Standard ≤550 kV)
• Konstruktion: öl-gefüllte Ausführungen für hohe Isolations- und Wärmeleistungsanforderungen; kompakte Bauformen
• Funktionen: Blindleistungskompensation, Überspannungsbegrenzung, Kurzschlussstrombegrenzung, Leistungsflusssteuerung
• Anwendungen: Übertragungsumspannwerke, Kabelendverschlüsse, Offshore-Windanschlüsse, lange HVAC-Kabelsysteme, Netzverstärkung
• Monitoring/Wartung: Optionen für zustandsorientierte Überwachung und Predictive Maintenance zur Lebenszykluskostensenkung
