Vakuumschutzschalter 3AP DCB series

Dead-TankLive-Tankluftisoliert

Überblick
Entdecken Sie die Hochspannungs-Leistungsschalter von Siemens Energy, entwickelt zum Schutz von Stromnetzen mit verlässlicher Leistung, bewährter Technologie und langer Lebensdauer. Die Zero F-gas Blue-Schaltgeräte decken Spannungen bis 145 kV ab; weitere Lösungen sind bis 1100 kV verfügbar. Seit 2010 setzen die F-gas-freien Schalter von Siemens Energy neue Maßstäbe und ermöglichen die Einhaltung von Umweltvorgaben bei gleichbleibender Leistungsfähigkeit. Durch ein bewährtes modulares Plattformkonzept sind unsere Hochspannungs-Leistungsschalter an spezifische Anforderungen und sehr hohe Spannungsniveaus anpassbar.

Hauptvorteile

• Bewährtes, modulares Plattformkonzept zur Anpassung an Kundenanforderungen
• Lösungen von der Verteilung bis zur Ultra-Hochspannung (bis 1100 kV)
• Blue-Portfolio: kein F‑Gas, kein GWP, keine Toxizität (Clean‑Air‑ und Vakuum‑Schalttechnologie)
• Produkte für lange Lebensdauer und geringen Wartungsaufwand (wartungsfreie Intervalle für viele Produkte angegeben)

Übersicht und Anwendungen
Bei der Auswahl eines Leistungsschalters benötigen Sie eine Lösung, die Qualität, Zuverlässigkeit und innovationsgerechte Anpassung an Ihre Anwendung bietet. Unser umfassendes Sortiment umfasst Schalter für Übertragung und Umspannwerke und unterstützt Nachhaltigkeit sowie Betriebseffizienz.

Klassifizierung von Hochspannungsschaltern

• Live‑Tank‑Leistungsschalter (LT) — modulare Ausführungen für höchste Spannungen
• Dead‑Tank‑Leistungsschalter (DT) und Dead Tank Compact (DTC) — platzsparende und flexible Optionen
• Disconnecting Circuit Breakers (DCB) — kombinieren Schalt‑ und Trennfunktionen zur Reduzierung des Platzbedarfs

Vergleichstabelle (Typ | Spannungsbereich | Hauptmerkmale)
Schaltertyp | Spannungsbereich | Hauptmerkmale
Live‑Tank‑Leistungsschalter | 72,5 kV bis 1100 kV | Modulares Design, Ein‑ oder Dreipolbetrieb, Porzellan‑ oder Verbundisolator‑Option, optionale Schließwiderstände
Dead‑Tank‑Leistungsschalter | 72,5 kV bis 550 kV | Bis 90 kA Unterbrechung, 2‑Zyklus‑Betrieb, gemeinsame oder separate Basen, optionale Schließwiderstände, flexible Stromwandler‑Lösungen
Dead Tank Compact (DTC) | 145 kV und 245 kV | Platzsparendes Design mit vergleichbarer Betriebsflexibilität und Zuverlässigkeit
Disconnecting Circuit Breakers (DCB) | 145 kV und 420 kV | Kombiniert Schalt‑ und Trennfunktion, reduziert Flächenbedarf im Umspannwerk, vereinfacht Systemdesign

Produktfamilien‑Highlights und Modellmerkmale

• 3AV1 FG / 3AV1 FG Blue: kein F‑Gas, kein GWP; Spannungen bis 145 kV; Blue‑Familie nutzt Vakuumunterbrechung für hohe Umweltleistung; im Einsatz seit 2017
• 3AP1 FG: bis 245 kV; eine Unterbrechereinheit pro Pol; Temperaturbereich -60 bis +55 °C
• 3AP1 FI: bis 300 kV; Einpolbetrieb mit separaten Basen; sehr hohe Erdbebenfestigkeit
• 3AP2/3 FI: bis 550 kV; zwei Unterbrechereinheiten pro Pol; Wartung nach ~25 Jahren

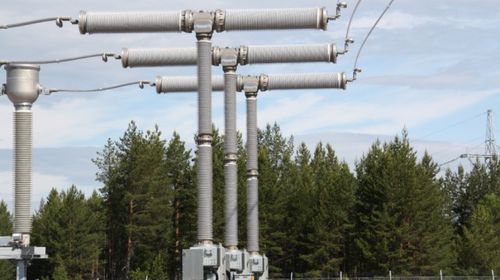

• 3AP2 DCB 420 kV und 3AP1 DCB 145 kV: kombinieren Leistungsschalter und Trenner in einem Gerät, kostensparend und platzsparend; verfügbar mit Einzel‑ oder Dreipol‑Antrieben
• 3AP4/5 FI: bis 800 kV; bis zu vier Unterbrechereinheiten pro Pol; verfügbar mit oder ohne Schließwiderstände
• Dead‑Tank‑Modelle (3AP2/3 DT, 3AP1 DT, 3AP1 DTC, 3AV1 Blue DT): Optionen für Tieftemperaturbetrieb, gemischte Gas‑Konfigurationen, kompakte Ausführungen, zwei Unterbrechereinheiten pro Pol für höhere Spannungswerte

Schalttechnologie
Siemens Energy Schalter basieren auf drei zentralen technologischen Prinzipien:

• Vakuumunterbrechungsprinzip — Grundpfeiler des 3AV1 Blue‑Portfolios: keine CO2/F‑Gas‑Emissionen, hermetische Dichtheit, hohe Schaltleistung ohne Alterung, lebensdichte Ausführung (Unterbrechereinheiten wartungsfrei)
• Selbstkompressionsprinzip (und dynamische Selbstkompression) — Lichtbogenlöschmethode in der 3AP‑Familie bis 1100 kV, seit Siemens‑Patent 1973 erprobt
• Federantrieb mit gespeicherter Energie — patentiertes Antriebskonzept mit Öffnungs‑ und Schließfedern im Betriebsmechanismus; Varianten unterscheiden sich in Anzahl/Anordnung der Federn; hohe Zuverlässigkeit und niedriger Antriebsenergiebedarf (garantierte Schaltzyklen)

Zubehör und digitale Lösungen

• PSD‑Steuereinheit: reduziert Überspannungen und schützt elektrische Ausrüstung; unterstützt ein‑ und dreiphasiges automatisches Wiedereinschalten; konfigurierbare Software; Stationskommunikation IEC 61850 / DNP3; grafische Auswertung und Schalthistorie‑Protokollierung
• SiCEA01 Kontakt‑Erosionsanalysator: ermittelt Kontaktverschleiß aus Schaltdströmen; Warn‑ und Alarmgrenzen; Umgebungstemperaturbereich -40 bis +85 °C; Ethernet‑Kommunikation und Relaisausgänge
• Sensgear®: digitale Überwachungslösung für Schaltanlagen und Schalter — Echtzeit‑Monitoring, Analytik, GPS/örtliche Wetterdaten und produktspezifische Messdaten; verschlüsselte Cloud‑Übertragung; ermöglicht proaktive Wartung und schnellere Diagnose

Downloads (Broschüren und Flyer)
Broschüren und Flyer sind verfügbar für das gesamte HV‑Leistungsschalter‑Portfolio, Blue‑Produkte, spezifische 3AV1 Blue dead tank und live tank Flyer, die PSD‑Einheit sowie verschiedene Produktflyer (US‑spezifische Flyer für SPS und SPS2 Serien).

Technische Daten / Spezifikationen

• Spannungsabdeckung: von 72,5 kV bis 1100 kV je nach Produktfamilie
• Unterbrechungsvermögen: bis zu 90 kA für ausgewählte Dead‑Tank‑Ausführungen
• Betriebsprinzipien: Vakuumunterbrechung, Selbstkompression, dynamische Selbstkompression
• Antriebsmechanismus: Federantrieb mit gespeicherter Energie — wartungsfrei bis zu ~25 Jahren (typisch für viele Familien) oder angegebene Anzahl an Schaltzyklen
• Blue‑Portfolio‑Spezifika: kein F‑Gas, kein Treibhauspotenzial (zero GWP), geeignet für Clean‑Air‑ und Vakuumlösungen
• Temperatur‑ und Umgebungsbereiche: einige Modelle ausgelegt für -60 °C bis +55 °C; spezielle Tieftemperaturvarianten verfügbar
• Konstruktionsoptionen: Einzel‑ oder Dreipolbetrieb, Einzelpolmechanismen auf separaten Basen, gemeinsame oder separate Basen, Porzellan‑ oder Verbundisolatoren, optionale Schließwiderstände
• Überwachung & Diagnose: Sensgear® Digital‑Monitoring; SiCEA01 Kontakt‑Erosionsanalyse; PSD für gesteuerte Schaltvorgänge
