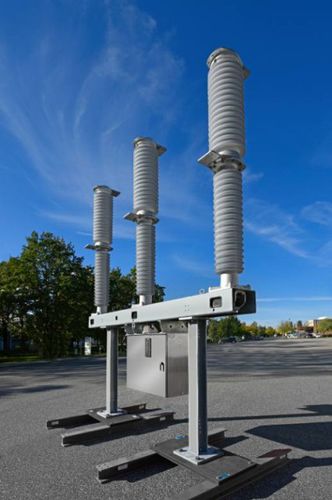

Vakuumschutzschalter 3AV1

Dead-TankLive-Tankluftisoliert

Übersicht
Bei der Auswahl eines Leistungsschalters ist eine auf die Anforderungen des Stromnetzes abgestimmte Lösung ausschlaggebend. Siemens Energy bietet ein umfangreiches Spektrum an Hochspannungsschaltern zur Netzsicherung mit bewährter Technologie und langer Lebensdauer. Das Portfolio umfasst Produkte mit Vakuumunterbrechung, Selbstkompressionsunterbrechern und gespeicherter Energie in Federantrieben sowie Zero F-gas Blue-Produkte auf Basis von sauberer Luft und Vakuumschalttechnik.

Kernbotschaften

• Zero F-gases Blue-Portfolio: Schalttechnologie mit sauberer Luft und Vakuum, null F-Gase und null globales Erwärmungspotenzial (GWP).
• Modulares, bewährtes Plattformkonzept zur Anpassung der Schalter an spezifische System- und Umweltanforderungen.
• Lösungen für ein breites Spannungsbereich bis zu 1100 kV (Portfolio-Ebene).

Typen und Produkt-Highlights (Tabelle)
Schaltertyp | Spannungsbereich | Hauptmerkmale
Live tank circuit breakers | 72,5 kV bis 1100 kV | Modulares Design, ein- oder dreipoliger Betrieb, Porzellan- oder Verbundisolator-Optionen, optionale Schaltwiderstände
Dead tank circuit breakers | 72,5 kV bis 550 kV | Bis zu 90 kA Unterbrechung, 2-Zyklus-Betrieb, gemeinsame oder separate Sockel, optionale Schaltwiderstände, flexible Stromtransformator-Lösungen
Dead tank compact (DTC) | 145 kV und 245 kV | Platzsparendes Design mit ähnlicher Betriebsflexibilität und Zuverlässigkeit
Disconnecting circuit breakers (DCB) | 145 kV und 420 kV | Kombiniert Schalt- und Trennfunktionen, reduziert den Platzbedarf der Schaltanlage, vereinfacht die Systemgestaltung

Ausgewählte Produktfamilien-Highlights

• 3AV1 FG Blue / 3AV1 Blue DT: Vakuumunterbrechungsbasierter Blue-Dead-Tank-Schalter, null Treibhausgase, typischerweise 72,5–145 kV (Portfolio).
• 3AP1 FG / 3AP1 FI / 3AP2/3 FI / 3AP4/5 FI: Live-Tank- und weitere Multipol-Designs von 245 kV bis 800 kV und darüber hinaus; Varianten mit ein, zwei oder vier Unterbrecher-Einheiten pro Pol sowie Optionen für Erdbebenfestigkeit, Schaltwiderstände und lange Wartungsintervalle.
• 3AP2 DCB / 3AP1 DCB: DCB-Varianten, die Schalter und Trennschalter in einem Gerät vereinen und Kosten- sowie Platzvorteile bieten; einpolige Antriebe auf separaten oder gemeinsamen Sockeln möglich.

Technologie und Betrieb

• Vakuumunterbrechungs-Prinzip: Vakuumunterbrecher in der 3AV1 Blue-Serie bieten hohe Schaltleistung, hermetische Dichtigkeit, null CO2- oder F-Gasemissionen, wartungsarme „sealed-for-life“-Einheiten und Eignung für niedrige Temperaturen.
• Selbstkompressions-Prinzip: Lichtbogenlöschung mittels Selbstkompression (und dynamischer Selbstkompression) wird in der 3AP-Familie bis zu sehr hohen Spannungen angewendet; patentierte und kontinuierlich weiterentwickelte Technologie für robuste Lichtbogenlöschung.
• Gespeicherter Energie-Federantrieb: Antriebskonzept basierend auf gespeicherten Energie-Federn (Öffnungs- und Schließfedern im Mechanismus), das einen einfachen, robusten und zuverlässigen Antrieb mit geringer Schaltenergie und langen Wartungsintervallen ermöglicht.

Zubehör und digitale Lösungen

• PSD-Steuergerät: Verringert Überspannungen und unterstützt kontrolliertes Schalten für Anwendungen wie Kondensator- und Reaktorschalten, Transformator-Einschaltungen und Wiedereinschaltungen (Funktionen: ein-/dreiphasige Wiedereinschaltung, konfigurierbare Softwareparameter, sichere Strommessung und Stationskommunikationsprotokolle).
• SiCEA01: Kontaktabriebanalysator zur Bestimmung des Kontaktverschleißes durch integrierte Abschaltstromberechnungen; Warn- und Alarmgrenzen, Umgebungsspanne und Ethernet-Kommunikation.
• Sensgear®: Digitale Überwachungslösung für Schaltanlagen und Leistungsschalter mit Echtzeitüberwachung, Analytik, Wetter-/GPS-/produktspezifischen Messdaten und sicherer Cloud-Übertragung zur Ermöglichung zustandsbasierter Wartung und schnellerer Diagnose.

Betriebliche & ökologische Vorteile

• Zero F-gas Blue-Produkte ermöglichen die Einhaltung von Umweltvorschriften bei gleichzeitig nachgewiesener Leistungsfähigkeit.
• Modularität und multiple mechanische/elektrische Konfigurationen bieten Flexibilität zur Erfüllung standortspezifischer, seismischer oder niedertemperaturbedingter Anforderungen.
• Lange Wartungsintervalle (Beispiele: Wartung nach 25 Jahren für ausgewählte Designs; wartungsfrei bis zu 25 Jahren für einige Schalter) reduzieren die Lebenszykluskosten.

Technische Merkmale / Spezifikationen

• Spannungsabdeckung (Portfolio): bis zu 1100 kV (Live-Tank-Designs), Dead-Tank bis 550 kV, DTC bei 145 kV und 245 kV, DCB-Optionen bei 145 kV und 420 kV.
• Unterbrechungsvermögen: bis zu 90 kA für ausgewählte Dead-Tank-Modelle; Anzahl der Unterbrecher-Einheiten variiert je nach Design (eine, zwei oder vier Einheiten pro Pol).
• Temperatur / Umgebung: ausgewählte Produkte arbeiten über extreme Temperaturbereiche (Beispiele: -60 bis +55 °C für bestimmte Einheiten und spezialisierte Kaltbauweisen).
• Lichtbogenlöschtechnologien: Vakuumunterbrechung (3AV1 Blue), Selbstkompression / dynamische Selbstkompression (3AP-Familie).
• Antrieb: patentierter Federantrieb mit gespeicherter Energie und garantierten niedrigen Schaltenergien (z. B. 10.000 Zyklen) und reduzierten Wartungsintervallen für viele Designs.
• Umwelt: Blue-Portfolio — null F-Gase, null GWP, keine Toxizität der angebotenen Schaltmedium-Alternativen.
• Neben- und Überwachungssysteme: PSD-Einheiten für kontrolliertes Schalten, SiCEA01 zur Bewertung des Kontaktverschleißes, Sensgear® zur zustandsorientierten Überwachung und Cloud-Analyse.
