Übersicht
Siemens Energy Hochspannungs-Leistungsschalter decken ein breites Anwendungsspektrum in Übertragungsnetzen und Umspannwerken ab. Die Produktfamilien (3AP, 3AV und Varianten) umfassen Live‑Tank, Dead‑Tank, kompakte und trennende Schalter sowie das SF6‑freie Blue‑Portfolio. Modulare Plattformen ermöglichen Kundenanpassungen sowie lange Wartungsintervalle und Umweltkonformität.

Typen: Vergleich

• Live‑Tank‑Leistungsschalter — 72.5 kV bis 1100 kV: modulares Design; ein‑ oder dreipoliger Betrieb; Porzellan‑ oder Verbundisolatoren; optionale Schließwiderstände.
• Dead‑Tank‑Leistungsschalter — 72.5 kV bis 550 kV: Abschaltvermögen bis 90 kA; Zweizyklenbetrieb; gemeinsame oder separate Basen; optionale Schließwiderstände; flexible Stromwandlerlösungen.
• Dead Tank Compact (DTC) — 145 kV und 245 kV: platzsparende Anordnung mit vergleichbarer Betriebsflexibilität und Zuverlässigkeit.
• Disconnecting Circuit Breakers (DCB) — 145 kV und 420 kV: kombinierte Schalt‑ und Trennfunktion zur Reduzierung des Platzbedarfs und Vereinfachung der Systemauslegung.

Live‑Tanks und Disconnecting Circuit Breakers (ausgewählte Typen und Kennwerte)

• 3AP1 FG — bis 245 kV; eine Unterbrechereinheit pro Pol; Temperaturbereich −60 bis +55 °C.
• 3AP1 FI — bis 300 kV; einpoliger Betrieb mit separaten Basen; hohe seismische Stabilität.
• 3AV1 FG Blue — Vakuumtechnik, keine F‑Gase, kein GWP; bis 145 kV; seit 2017 im Einsatz.
• 3AP2/3 FI — bis 550 kV; zwei Unterbrechereinheiten pro Pol; verlängertes Wartungsintervall (~25 Jahre).
• 3AP2 DCB 420 kV — Schalter und Trenner in einem Gerät; kosten‑ und platzsparend; einpoliger Antrieb auf separaten Basen.
• 3AP1 DCB 145 kV — Schalter und Trenner kombiniert; dreipoliger Antrieb auf gemeinsamer Basis; kosten‑ und platzsparend.
• 3AP4/5 FI — bis 800 kV; vier Unterbrechereinheiten pro Pol; mit oder ohne Schließwiderstände erhältlich.

Dead‑Tanks und Dead Tank Compact (ausgewählte Typen und Kennwerte)

• 3AP2/3 DT — bis 550 kV; zwei Unterbrechereinheiten pro Pol; verlängertes Wartungsintervall (~25 Jahre).

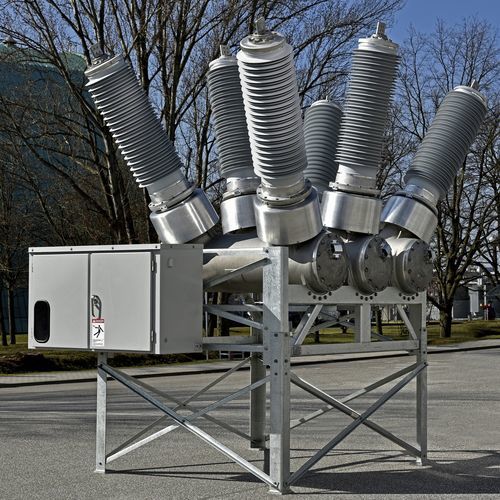

• 3AP1 DT — bis ~170 kV mit Mischgasen; geeignet für sehr niedrige Temperaturen; mit oder ohne Schließwiderstände erhältlich.
• 3AP1 DTC — kompakte Bauweise für beengte Räume und extreme Bedingungen; zwei Unterbrechereinheiten pro Pol.
• 3AV1 Blue DT — SF6‑freie Dead‑Tank‑Variante mit geringem Treibhauspotenzial; Betrieb bei 72.5–145 kV.

Blue Portfolio
Das Blue‑Portfolio umfasst SF6‑freie Produkte auf Basis von Vakuum‑ und Reinluft‑Schalttechniken. Blue‑Lösungen bieten null F‑Gase und stellen eine Alternative zu SF6‑basierten Schaltanlagen dar, wenn geringe Umweltwirkung gefordert ist.

Technische Spezifikationen und Merkmale

• Spannungsfähigkeit: Abdeckung von 72.5 kV bis 1100 kV abhängig vom Typ.
• Abschaltvermögen: Dead‑Tank‑Konstruktionen bis zu 90 kA (produktabhängig).
• Umgebungsbereich: Ausgewählte Typen für extreme Umgebungstemperaturen (z. B. −60 bis +55 °C).
• Konstruktionsmerkmale: modulare Plattformen; ein‑ oder mehrpolige Konfigurationen; Porzellan‑ oder Verbundisolatoren; optionale Schließwiderstände; DCB‑Varianten zur Platzreduktion.
• Wartung: verlängerte Wartungsintervalle für bestimmte Konstruktionen (z. B. Wartung nach ~25 Jahren; einige Mechanismen bis ~6.000 Schaltzyklen).

Schalttechnologien

• Vakuumunterbrechung — eingesetzt in der 3AV1 Blue‑Familie: hermetisch geschlossene Vakuumunterbrecher, keine F‑Gase, hohe Schaltleistung und geeignet für niedrige Temperaturen.
• Selbstkompressionsprinzip — Lichtbogenlöschprinzip in der 3AP‑Familie bis 1100 kV mit langer Weiterentwicklung.
• Gespeicherte‑Energie‑Federantrieb — patentiertes Prinzip für robuste, energiearme und zuverlässige Antriebe in der 3AP‑Familie.

Zubehör und digitale Lösungen

• PSD‑Steuereinheit — reduzierte Überspannungen, gesteuerte Schaltung, automatische Wiedereinschaltung, IEC 61850 / DNP3‑Support, grafische Auswertung, Schalthistorie.
• SiCEA01 Kontakt‑Erosionsanalysator — bestimmt Kontaktverschleiß aus Abschaltströmen; liefert Warn‑/Alarmausgänge; Ethernet‑Kommunikation.
• Sensgear® — digitale Überwachung für Schaltanlagen: Echtzeit‑Monitoring, Analytik, produkt‑ und witterungsbezogene Daten, verschlüsselte Cloud‑Übertragung zur proaktiven Wartung und Ferndiagnose.

Technische Daten (Zusammenfassung)

• Spannungsbereiche: typischerweise 72.5 kV bis 1100 kV über die Produktfamilien.
• Blue‑Produktspannungen: SF6‑freie Vakuum/saubere‑Luft‑Produkte bis ~145 kV (z. B. 3AV1 FG Blue, 3AV1 Blue DT).
• Abschaltvermögen: bis zu 90 kA für ausgewählte Dead‑Tank‑Konstruktionen.
• Unterbrechereinheiten pro Pol: 1 bis 4 je nach Spannungs‑ klasse und Design.
• Temperaturwerte: ausgewählte Typen für extrem niedrige Temperaturen (z. B. −60 °C bis +55 °C).
