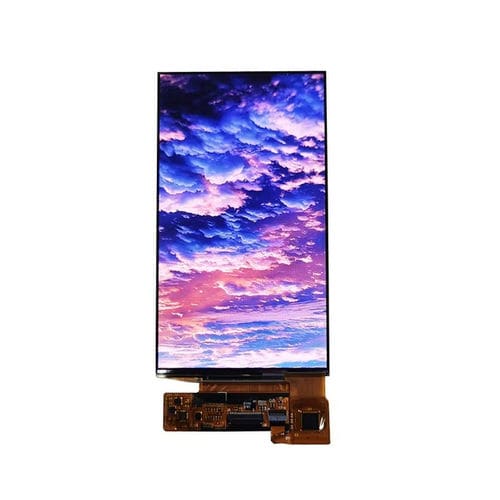

AMOLED-Displaymodul YX011T90332

FarbSPIkompakt

Produktübersicht Das YX011T90332 ist ein 1,1 Zoll LTPS AMOLED-Displaymodul, entwickelt für Wearables und kompakte Smart-Geräte mit begrenztem Bauraum und hohem Anspruch an Energieeffizienz und Bildqualität. Das selbstleuchtende AMOLED-Panel liefert echte Schwarztöne, sehr hohen Kontrast, weite Blickwinkel und schnelle Reaktionszeiten. Das Modul verwendet ein 126 × 294 RGB-Panel mit dem Treiber-IC JD9613 und unterstützt 3‑draht und 4‑draht SPI-Schnittstellen. Aktive Fläche und Gehäusemaße eignen sich für schlanke mechanische Bauweisen.

Grundspezifikationen Displaygröße: 1,1 Zoll
Displaytechnologie: LTPS AMOLED
Auflösung: 126 × 294 (RGB)
Aktive Fläche: 10.962 × 25.578 mm
Gehäusemaße: 12.96 × 30.94 mm
Driver IC: JD9613
Schnittstelle: 3‑draht SPI / 4‑draht SPI
Farben: 16,7 Millionen
Betriebstemperatur: -20°C bis +70°C
Lagerungstemperatur: -30°C bis +80°C
Versorgungsspannung: VCC 2,7–3,6 V

Optische Eigenschaften Oberflächenhelligkeit (typ.): 200 cd/m²
Kontrastverhältnis (typ.): 60.000:1
NTSC-Farbraum: 100%
Sichtwinkel (typ.): 88°
Gamma: 2.2
Lebenserwartung (T95): 24.000 Stunden

Betriebsbedingungen Betriebstemperatur: -20°C bis +70°C
Lagerungstemperatur: -30°C bis +80°C
Versorgungsspannung: VCC 2,7–3,6 V

Mechanik / Zusätzliche Enthält mechanische Zeichnung und Modulkontur-Bilder. Zielanwendungen: Wearables, tragbare Elektronik und kompakte Produkte, die ein geringes Platzangebot und energieeffiziente Displays benötigen.

Technische Daten

• Model: YX011T90332
• Displaygröße: 1,1 Zoll
• Auflösung: 126 (RGB) × 294
• Paneltyp: LTPS AMOLED
• Aktive Fläche: 10.962 × 25.578 mm
• Gehäusegröße: 12.96 × 30.94 mm
• Driver IC: JD9613
• Schnittstellen: 3‑draht SPI und 4‑draht SPI
• Oberflächenhelligkeit (typ.): 200 cd/m²
• Kontrastverhältnis (typ.): 60.000:1
• Farbumfang (NTSC): 100%
• Sichtwinkel (typ.): 88°
• Anzeige­farben: 16,7 Millionen
• Gamma: 2.2
• Lebenserwartung (T95): 24.000 Stunden
• Betriebstemperatur: -20°C bis +70°C
• Lagerungstemperatur: -30°C bis +80°C
• Versorgungsspannung: VCC 2,7–3,6 V
