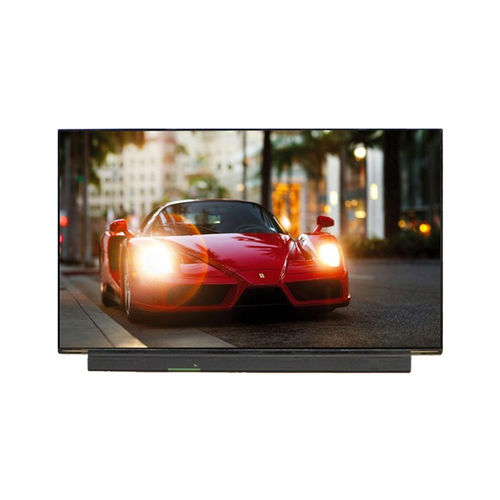

TFT-Displaymodul YXF60UBA63.A

AMOLEDFarb3840 x 2160

Übersicht
Das YXF60UBA63A ist ein 15,6-Zoll LTPS TFT AMOLED-Displaymodul, entwickelt für Notebooks und professionelle Embedded-Anwendungen, die ultrahohe Auflösung, großen Farbraum und präzise optische Leistung erfordern. AMOLED-Pixel sind selbstleuchtend und liefern echte Schwarztöne, hohen Kontrast, schnelle Reaktionszeiten und bessere Energieeffizienz gegenüber herkömmlichen LCDs.

Hauptmerkmale

• Displaygröße: 15,6 Zoll
• Auflösung: 3840 × 2160 (UHD)
• Displaytechnologie: LTPS TFT AMOLED
• Betrachtungsrichtung: alle Richtungen
• Driver IC: MTK Timing Controller (T-CON) + RM98110 Source Driver IC
• Schnittstelle: eDP 1.4b
• Pixelanordnung: Real RGB
• Displayfarben: RGB 10 Bit
• Typische Helligkeit: 400 cd/m²; HDR Spitzenhelligkeit: 550 cd/m²
• Großer Farbraum: 98% Adobe RGB, 98% DCI‑P3
• Kontrastverhältnis: 100.000:1
• Reaktionszeit: 1 ms; Bildwiederholrate: 60 Hz

Anwendungen
Empfohlen für hochwertige Notebooks und Creator-Laptops, industrielle Workstations, medizinische Bildgebungsgeräte und professionelle Embedded-Systeme, bei denen ultrahohe Auflösung, Farbtreue und schnelle Reaktion erforderlich sind.

Grundlegende Spezifikationen
Displaygröße: 15,6 Zoll
Displaytechnologie: LTPS TFT AMOLED Display
Auflösung: 3840 × 2160 (UHD)
Aktive Fläche: 344,2176 × 193,6224 mm
Außenmaße: 348,22 × 215,57 × 2,19 mm
Driver IC: MTK T-CON + RM98110 Source IC
Pixelanordnung: Real RGB
Displayfarben: RGB 10 Bit
Schnittstelle: eDP 1.4b
Typische Helligkeit: 400 cd/m²
HDR Spitzenhelligkeit: 550 cd/m²
Kontrastverhältnis: 100.000:1
Adobe RGB: 98%
DCI‑P3: 98%
Reaktionszeit: 1 ms
Bildwiederholrate: 60 Hz
Betriebstemperatur: -20°C bis +70°C
Lagerungstemperatur: -40°C bis +85°C

Mechanische Zeichnung
Mechanische Zeichnung und Modulumriss werden für die mechanische Integration und Montage bereitgestellt; entnehmen Sie dem Zeichnung die Außenmaße und Befestigungsdetails.

Technische Daten

• Modell: YXF60UBA63A
• Displaytyp: AMOLED (LTPS TFT AMOLED-Architektur)
• Auflösung: Ultra HD 3840 × 2160
• Schnittstelle: eDP 1.4b (High-Speed)
• Driver-Lösung: MTK Timing Controller + RM98110 Source IC
• Farbtiefe: 10 Bit RGB
• Helligkeit: 400 cd/m² typisch, 550 cd/m² HDR Spitze
• Farbumfang: 98% Adobe RGB, 98% DCI‑P3
• Kontrastverhältnis: 100.000:1
• Reaktionszeit: 1 ms
• Bildwiederholrate: 60 Hz
• Aktive Fläche: 344,2176 × 193,6224 mm
• Außenmaße: 348,22 × 215,57 × 2,19 mm
• Betriebstemperaturbereich: -20°C bis +70°C
• Lagerungstemperaturbereich: -40°C bis +85°C
