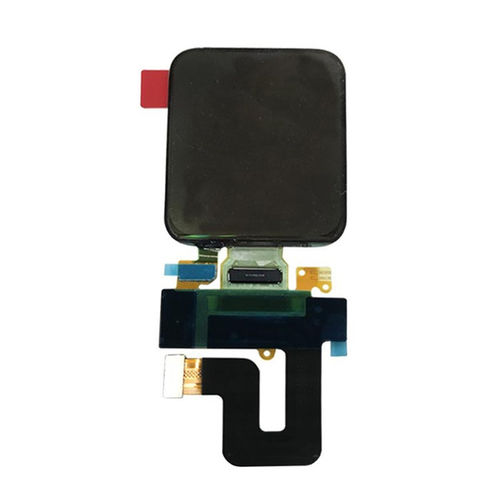

AMOLED-Displaymodul YX1784AC63.A

Farb1,77"SPI

Übersicht
Das YX1784AC63A ist ein 1,78-Zoll LTPS AMOLED Display-Modul für Wearables und kompakte Smart-Geräte, die echte Schwarzwerte, hohen Kontrast und niedrigen Energieverbrauch benötigen. Das Modul verwendet den Treiber IC RM69090 und unterstützt MIPI- und SPI-Schnittstellen bei einer Auflösung von 368 × 448 in einem kompakten Gehäusemaß.

Hauptmerkmale

• Modell: YX1784AC63A
• Displaygröße: 1,78 Zoll
• Auflösung: 368 × 448
• Displaytechnologie: LTPS AMOLED (self-emissive)
• Farben: 16,7 Millionen
• Pixelanordnung: Real RGB
• Pixelpitch: 78 × 78 μm
• Aktive Fläche: 28,7 × 34,94 mm
• LTPS-Glas-Außenmaß: 30,6 × 37,99 mm
• Encapsulation-Glas-Außenmaß: 30,6 × 37,24 mm
• Treiber-IC: RM69090
• Schnittstelle: MIPI / SPI
• Blickrichtung: All O'Clock

Basisdaten (Tabelle)
Position : Spezifikation
Displaygröße : 1,78 Zoll
Displaytechnologie : LTPS AMOLED Display
Auflösung : 368 × 448
Displayfarben : 16,7 Millionen
Aktive Fläche : 28,7 × 34,94 mm
LTPS Glas Außenmaß : 30,6 × 37,99 mm
Encapsulation Glas Außenmaß : 30,6 × 37,24 mm
Pixelpitch : 78 × 78 μm
Treiber IC : RM69090
Schnittstelle : MIPI / SPI
Betriebstemperatur : -20°C bis +70°C
Lagerungstemperatur : -40°C bis +80°C

Optische Eigenschaften
Parameter : Typisch
Displaytechnologie : LTPS AMOLED
Auflösung : 368 × 448
Displayfarben : 16,7 Millionen
Pixelanordnung : Real RGB
Blickrichtung : All O'Clock
Schnittstelle : MIPI / SPI
Treiber-IC : RM69090

Betriebsbedingungen
Position : Bereich
Betriebstemperatur : -20°C bis +70°C
Lagerungstemperatur : -40°C bis +80°C
Batteriespannung : 2,9–4,8 V
I/O-Spannung : 1,65–1,95 V

Mechanische Zeichnung
Mechanische Zeichnungen und Modulkonturen werden zur Design-Integration bereitgestellt und zeigen die aktive Fläche sowie Glasaußenmaße für die mechanische Befestigung und Gehäusedesign.

Technische Daten

• Model: YX1784AC63A
• Displaygröße: 1,78 Zoll
• Auflösung: 368 × 448
• Displaytechnologie: LTPS AMOLED (self-emissive)
• Farben: 16,7 Millionen
• Pixelanordnung: Real RGB
• Pixelpitch: 78 × 78 μm
• Aktive Fläche: 28,7 × 34,94 mm
• LTPS-Glas-Außenmaß: 30,6 × 37,99 mm
• Encapsulation-Glas-Außenmaß: 30,6 × 37,24 mm
• Treiber-IC: RM69090
• Schnittstelle: MIPI / SPI
• Blickrichtung: All O'Clock
• Betriebstemperatur: -20°C bis +70°C
• Lagerungstemperatur: -40°C bis +80°C
• Batteriespannung: 2,9–4,8 V
• I/O-Spannung: 1,65–1,95 V
