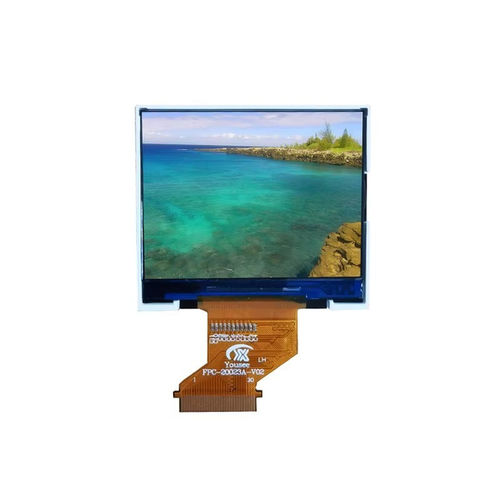

Displaymodul / TFT LCD YX20035A

transreflektiv240 x 3202"

Übersicht
Das YX20035A ist ein 2,0-Zoll transflektives TFT-LCD-Modul, entwickelt für Anwendungen, die hohe Ablesbarkeit im Freien, geringen Energieverbrauch und stabile Leistung unter wechselnden Lichtbedingungen erfordern. Ausgestattet mit dem Treiber ST7789V und einer 16-Bit-MCU-Schnittstelle bietet das Modul eine 240×320 RGB-Auflösung und kompakte mechanische Abmessungen für embedded Industrie- und tragbare Geräte.

Transflektive Technologie
Die transflektive optische Struktur kombiniert Reflexions- und Hintergrundbeleuchtungsmodi: Umgebungslicht verbessert die Lesbarkeit und reduziert den Hintergrundbeleuchtungsbedarf bei starker Sonneneinstrahlung, während die integrierte weiße LED-Hintergrundbeleuchtung im Innenbereich oder bei schlechten Lichtverhältnissen klare, lebendige Bilder liefert. Dieser Dual-Modus verbessert Laufzeit und Bedienbarkeit im Feld.

Wesentliche Vorteile

• Ausgezeichnete Ablesbarkeit bei direkter Sonneneinstrahlung
• Geringerer Energieverbrauch im Außeneinsatz
• Verlängerte Batterielaufzeit für tragbare Geräte
• Klare Bildqualität drinnen wie draußen
• Weniger Abhängigkeit von hochheller Hintergrundbeleuchtung
• Zuverlässige Leistung für industrielle und feldseitige Anwendungen

Typische Anwendungen

• Industrielle Handterminals
• Intelligente Stromzähler
• GPS-Navigationsgeräte
• Außensteuerungen und Anzeigen
• Medizinische Instrumente
• Landwirtschaftliche Elektronik
• Marineinstrumente
• Tragbare Prüf- und Messgeräte

Basis-Spezifikationen (Zusammenfassung)
Displaygröße: 2,0 Zoll
Auflösung: 240 (RGB) × 320
Displaytechnologie: Transflektives TFT-LCD
LCD-Typ: TFT-LCD / Transflektiv
Aktive Fläche: 30,60 × 40,80 mm
Außenmaße: 38,52 × 52,74 × 2,40 mm
Pixelabstand: 0,1926 × 0,1926 mm
Betrachtungsrichtung: 8 O'Clock
Treiber-IC: ST7789V
Schnittstelle: 16-Bit-MCU
Hintergrundbeleuchtung: Weiße LED
Helligkeit: 250 cd/m² (Typ.)
Kontrastverhältnis: 800 : 1
Analoge Betriebsspannung: 3,3 V (Typ.)

Optik & Leistung
Auflösung (typisch): 240 × 320
Kontrastverhältnis (typisch): 800 : 1
Helligkeit (typisch): 250 cd/m²
Reaktionszeit (typisch): 25 ms
Farbgamuts (typisch): 60%
Leuchtdichte-Uniformität (typisch): 80%
Sichtwinkel (CR ≥ 10): 80° / 80° / 80° / 80°

Betriebsbedingungen
Betriebstemperatur: -20°C ~ +70°C
Lagertemperatur: -30°C ~ +80°C
Feuchtigkeit: ≤90% RH (60°C)

Mechanik
Kompakte Außenmaße und ein bereitgestelltes mechanisches Zeichnung erleichtern die Integration in platzbegrenzte Konstruktionen. Das Modul bietet eine Balance aus Sonnenlesbarkeit, Energieeffizienz und verlässlichem Betrieb für anspruchsvolle Industrieumgebungen.

Technische Daten

• Modell: YX20035A
• Displaygröße: 2,0 Zoll
• Auflösung: 240×320 (RGB)
• Displaytechnologie: Transflektives TFT-LCD
• Treiber-IC: ST7789V
• Schnittstelle: 16-Bit-MCU
• Aktive Fläche: 30,60 × 40,80 mm
• Außenmaße: 38,52 × 52,74 × 2,40 mm
• Pixelabstand: 0,1926 × 0,1926 mm
• Betrachtungsrichtung: 8 O'Clock
• Hintergrundbeleuchtung: Weiße LED
• Helligkeit: 250 cd/m² (typ.)
• Kontrastverhältnis: 800 : 1
• Reaktionszeit: 25 ms
• Farbgamuts: 60%
• Leuchtdichte-Uniformität: 80%
• Sichtwinkel (CR≥10): 80°/80°/80°/80°
• Analoge Betriebsspannung: 3,3 V (typ.)
• Betriebstemperatur: -20°C bis +70°C
• Lagertemperatur: -30°C bis +80°C
• Feuchtigkeit: ≤90% RH (60°C)
